ADRF5047是一款反射式、单刀四掷(SP4T)开关，采用硅工艺制造。

ADRF5047的工作频率范围为9 kHz至44 GHz，具有低于2.7 dB的插入损耗以及高于31 dB的隔离性能。该器件的通过路径和热切换均具有26.5 dBm的射频(RF)输入功率处理能力。

ADRF5047在+3.3 V正电源电压和−3.3 V负电源电压下分别消耗3 μA和−110 μA的低电流。该器件提供互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5047与ADRF5046（快速切换版本）引脚兼容，工作频率范围为100 MHz至44 GHz。

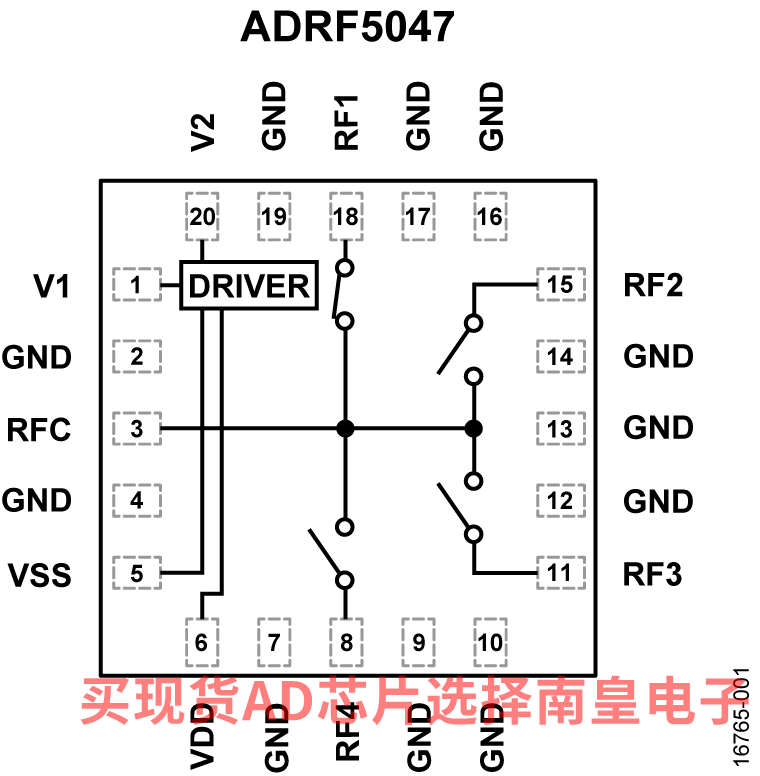

ADRF5047采用符合RoHS标准的20引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

应用

• 工业扫描仪
• 测试仪器仪表
• 蜂窝基础设施——毫米波5G
• 军用无线电、雷达和电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：9 kHz至44 GHz
• 反射式设计
• 低插入损耗
  • 1.5 dB至18 GHz
  • 2.4 dB至40 GHz
  • 2.7 dB至44 GHz
• 高隔离度

  • 47 dB至18 GHz
  • 33 dB至40 GHz
  • 31 dB至44 GHz

• 高输入线性度

  • P0.1dB：26.5 dBm（典型值）
  • IP3：50 dBm（典型值）
• 高RF输入功率处理

  • 通过路径：26 dBm
  • 热切换：26 dBm
• 无低频杂散
• 0.1 dB RF建立时间：5.2 μs
• 符合RoHS标准的20引脚、3 mm × 3 mm LGA封装
• 与ADRF5046引脚兼容，快速切换版本

ADRF5047BCCZN，封装：20-Lead LGA，包装形式及数量：Cut Tape,100，工作温度：-40 to 105C，AD官网报价：102.54（100-499个）；83.06（1000+个）

ADRF5047BCCZN-R7，封装：20-Lead LGA，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：102.54（100-499个）；83.06（1000+个）

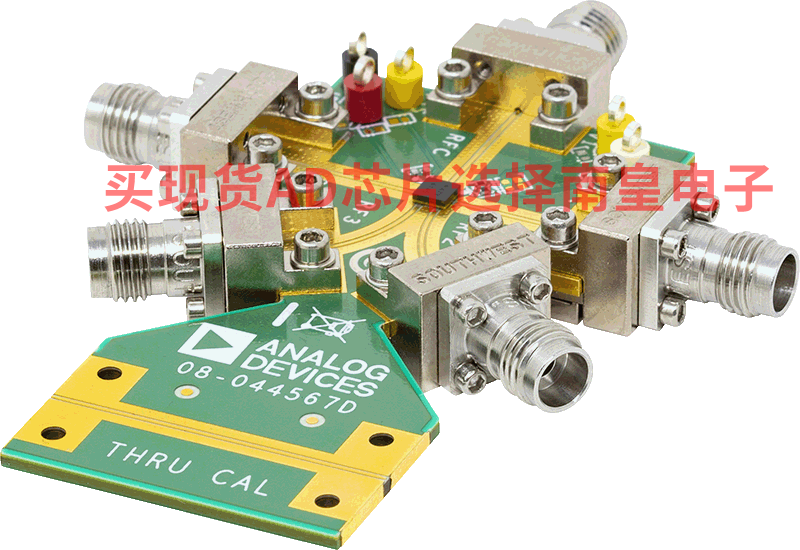

EVAL-ADRF5047：ADRF5047 评估板

ADRF5047-EVALZ是一款配置齐全的连接评估板，采用4层、62 mil厚、RO4003 PCB材料。

正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。两个控制输入电压0/+3.3V应施加于EN和CTRL测试点以便选择RFC-RF1、RFC-RF2和全部关断之间的切换状态。

RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1、RF2、RF3和RF4引脚上测量RF输出信号。
