ADRF5046 是一款利用硅工艺制造的反射式单刀四掷 (SP4T) 开关。

ADRF5046 的工作频率范围为 100 MHz 至 44 GHz，具有低于 3.0 dB 的插入损耗和高于 31 dB 隔离性能。无论是直通路径还是热切换，该套件都具有 27 dBm 的射频 (RF) 输入功率处理能力。

ADRF5046 在 +3.3 V 正电源上消耗 3 μA 的低电流，在 −3.3 V 负电源上消耗 −110 μA 电流。

该套件提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 兼容控制。

ADRF5046 采用符合 RoHS 指令的 20 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装，并可在 −40°C 至 +105°C 的温度范围内工作。

应用

• 工业扫描仪
• 测试和仪器仪表
• 蜂窝基础设施 – 毫米波 5G
• 军用无线电、雷达和电子对抗措施 (ECM)
• 微波无线电和甚小孔径终端 (VSAT)

• 超宽带频率范围：100 MHz 至 44 GHz
• 反射式设计
• 低插入损耗：

  • 18 GHz 时为 1.5 dB
  • 40 GHz 时为 2.5 dB
  • 44 GHz 时为 3.0 dB
• 高隔离：

  • 18 GHz 时为 46 dB
  • 40 GHz 时为 33 dB
  • 44 GHz 时为 31 dB

• 高输入线性度：

  • P0.1dB：27.5 dBm（典型值）
  • IP3：50 dBm（典型值）
• 高 RF 输入功率处理能力

  • 直通路径：27 dBm
  • 热切换：27 dBm
• 无低频杂散信号
• 0.1 dB 射频建立时间：50 ns
• 符合 RoHS 指令的 20 端子 3 mm × 3 mm LGA 封装

ADRF5046BCCZN，封装：20-Lead LGA，包装形式及数量：Cut Tape,100，工作温度：-40 to 105C，AD官网报价：102.10（100-499个）；82.7（1000+个）

ADRF5046BCCZN-R7，封装：20-Lead LGA，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：102.10（100-499个）；82.7（1000+个）

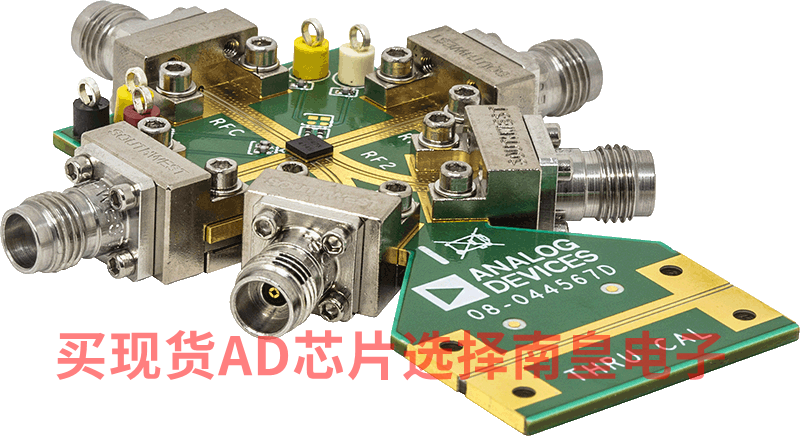

EVAL-ADRF5046：ADRF5046 评估板

ADRF5046-EVALZ 是一款使用 4 层 64 mil 厚 RO4003 PCB 材料的完全填充的连接器化评估板。

为了正常工作，应分别对 VDD 和 VSS 测试点应用 +3.3V 和 -3.3V 两个电源电压，同时将其接地电压连接到 GND 测试点。应该对 V1 和 V2 测试点应用 0/+3.3V 两个控制输入电压以选择开关状态：RFC 至 RF1、RF2、RF3 或 RF4。

可以在标记 RFC 的边缘发射 2.4 mm RF 连接器上应用 RF 输入信号，并可以在标记 RF1、RF2、RF3 和 RF4 的边缘发射 2.4 mm 连接器上测量 RF 输出信号。
