ADRF5045 是一款利用硅工艺制造的通用单刀四掷 (SP4T) 开关。它采用 24 端子岸面栅格阵列 (LGA) 封装，在 9 kHz 至 30 GHz 频率范围内具有隔离程度高、插入损耗低等特点。

该宽带开关需要双电源电压（+3.3 V 和 −3.3 V），并提供互补金属氧化物半导体 (CMOS)/低电压晶体管-晶体管逻辑 (LVTTL) 逻辑兼容控制。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端 (VSAT)
• 军用无线电、雷达和电子对抗措施 (ECM)
• 宽带电信系统

• 超宽带频率范围：9 kHz 至 30 GHz
• 非反射 50 Ω 设计
• 低插入损耗：20 GHz 至 30 GHz 时为 2.4 dB
• 高隔离：20 GHz 至 30 GHz 时为 45 dB
• 高输入线性度
  • P1dB：28 dBm（典型值）
  • IP3：50 dBm（典型值）
• 高功率处理能力
  • 24 dBm 直通路径
  • 24 dBm 终止路径

• ESD 额定值：1500 V HBM
• 无低频杂散信号
• 0.1 dB 建立时间（50% VCTL 至 0.1 dB 的最终 RF 输出）：6 µs

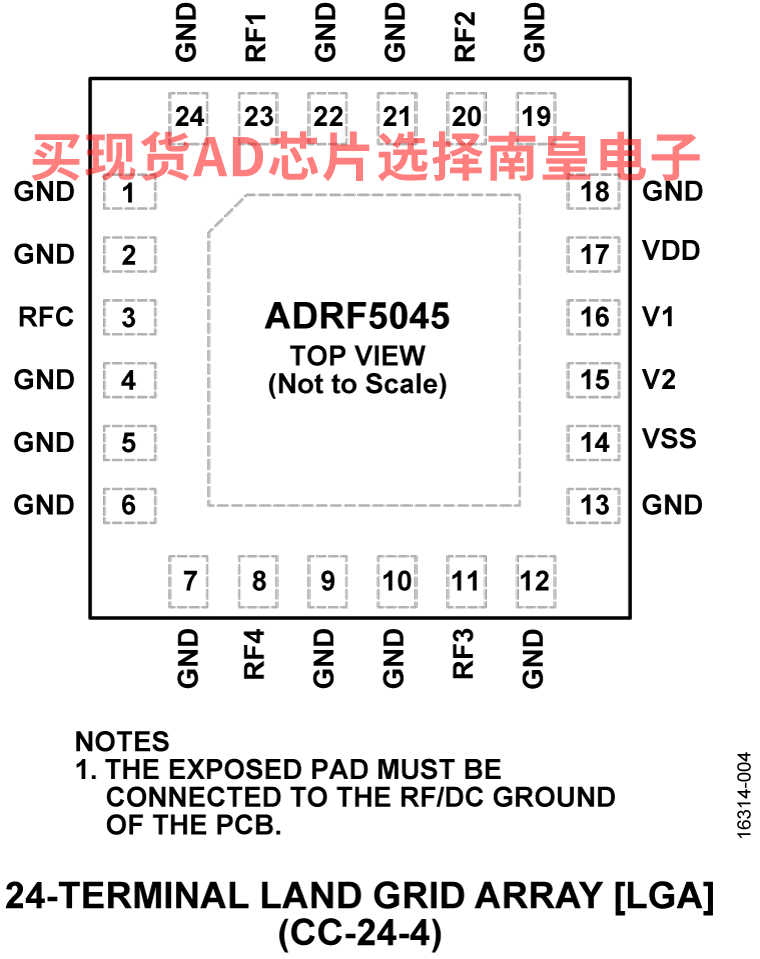

• 24 端子 LGA 封装

ADRF5045BCCZN，封装：24-Lead LGA (4mm x 4mm x 0.96mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：90.24（100-499个）；73.09（1000+个）

ADRF5045BCCZN-R7，封装：24-Lead LGA (4mm x 4mm x 0.96mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：90.24（100-499个）；73.09（1000+个）

EVAL-ADRF5045：ADRF5045 评估板

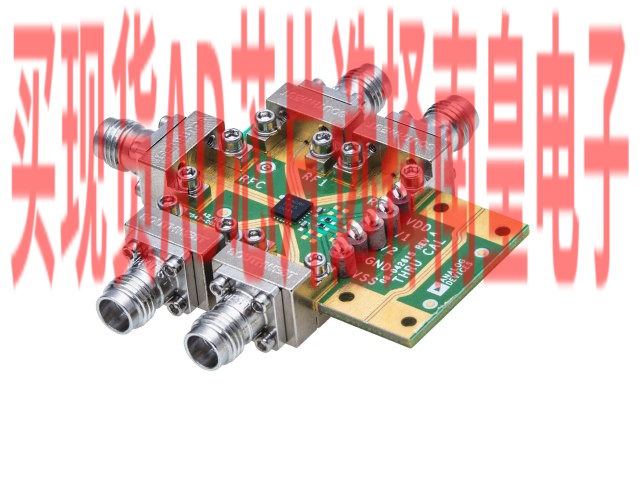

ADRF5045-EVALZ 是 4 层评估板。每层的铜厚度为 0.7 mil (0.5 oz)，由介电材料隔离。

所有 RF 和直流迹线都布设在顶部铜层，而内层和底层都是接地平面，为 RF 传输线路提供可靠接地。顶层介电材料采用 8 mil Rogers RO4003，具备理想的高频性能。中间层和底层介电材料提供良好的机械强度。板的总厚度为 62 mil，允许在板的边缘连接 2.4 mm RF 发射器。

RF 传输线路使用共面波导 (CPWG) 模型进行设计，迹线宽度为 14 mil，离地间隙为 5 mil，具有 50 ? 的特性阻抗。为了实现较佳 RF 和热接地，传输线路周围以及封装的裸焊盘下面布置了尽可能多的镀金通孔。

两个电源端口连接到 VDD 和 VSS 测试点 TP1 和 TP4，控制电压连接到 V1 和 V2 测试点 TP2 和 TP3，接地基准电压源连接到 GND 测试点 TP5。

在控制迹线 V1 和 V2 上，使用一个 0 欧姆电阻器将测试点连接到器件上的引脚。在电源迹线 VDD 和 VSS 上，使用一个 100 pF 旁路电容器过滤高频噪声。另外，未填充的组件位置可用于添加额外的旁路电容器。

RF 输入和输出端口（RFC、RF1、RF2、RF3 和 RF4）通过 50 Ω 传输线路连接到 2.4 mm RF 发射器 J1 至 J5。这些高频 RF 发射器通过触点连接，而非焊接到板上。一条直通校准线连接未填充的 J6 和 J7 发射器；这条传输线路用于估测 PCB 在所评估的环境条件下的损耗。

---

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

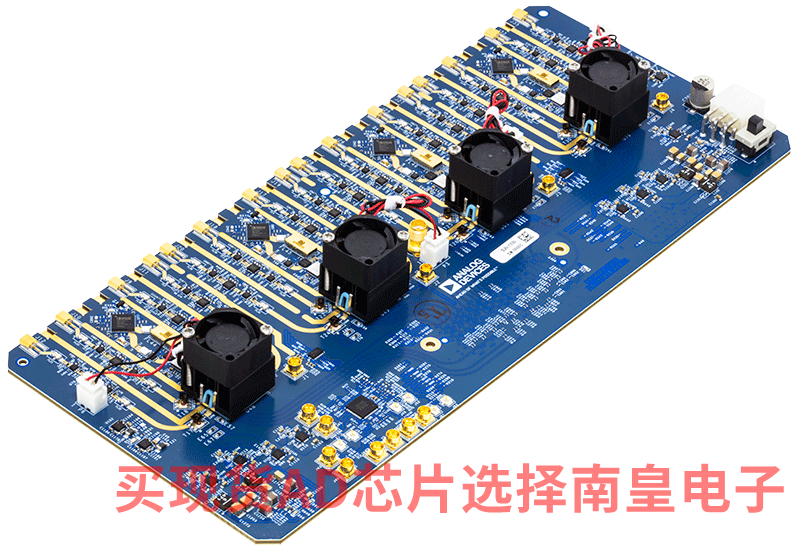

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量
