ADRF5042是一款利用绝缘硅 (SOI) 工艺制造的非反射式单刀四掷 (SP4T) 开关。

ADRF5042的工作频率范围为100 MHz至44 GHz，具有低于3.2 dB的插入损耗以及高于35 dB的隔离性能。该器件对于直通路径和端接路径都能提供24 dBm的射频(RF)输入功率处理能力。

ADRF5042需要+3.3 V和−3.3 V双电源电压供电。该器件采用互补金属氧化物半导体 (CMOS) 和低电压晶体管-晶体管逻辑 (LVTTL) 兼容控件。

ADRF5042具有使能和逻辑选择控制特性，可分别提供全部关断状态和端口镜像功能。

ADRF5042与ADRF5043（低频截止版本）引脚兼容，工作频率范围为9 kHz至44 GHz。

ADRF5042采用符合RoHS标准的24引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装，工作温度范围可为−40°C至+105°C。

应用

• 工业扫描仪
• 测试仪器仪表
• 蜂窝基础设施－毫米波 (mmWave) 5G
• 军用无线电、雷达、电子对抗(ECM)
• 微波无线电和甚小孔径终端(VSAT)

• 超宽带频率范围：100 MHz 至 44 GHz
• 非反射式 50 Ω 设计
• 低插入损耗：
  • 1.8 dB，最高 18 GHz
  • 2.8 dB，最高 40 GHz
  • 3.2 dB，最高 44 GHz
• 高隔离：
  • 18 GHz 时为 50 dB
  • 40 GHz 时为 39 dB
  • 44 GHz 时为 35 dB
• 高输入线性度：
  • P0.1dB：26 dBm（典型值）
  • IP3：47 dBm（典型值）

• 高功率处理能力
  • 24 dBm 直通路径
  • 24 dBm 终止路径
• 全关闭状态控制
• 逻辑选择控制
• 无低频杂散信号
• 建立时间（0.1 dB 最终 RF 输出）：30 ns
• 24 端子 3 mm × 3 mm 岸面栅格阵列 (LGA) 封装
• 引脚与 ADRF5043 兼容，低频截止版本

ADRF5042BCCZN，封装：24-Terminal LGA (3mm x 3mm x 0.828mm)，包装形式及数量：Cut Tape,1500，工作温度：-40 to 105C，AD官网报价：92.82（100-499个）；75.18（1000+个）

ADRF5042BCCZN-R7，封装：24-Terminal LGA (3mm x 3mm x 0.828mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：92.82（100-499个）；75.18（1000+个）

EVAL-ADRF5042：ADRF5042 评估板

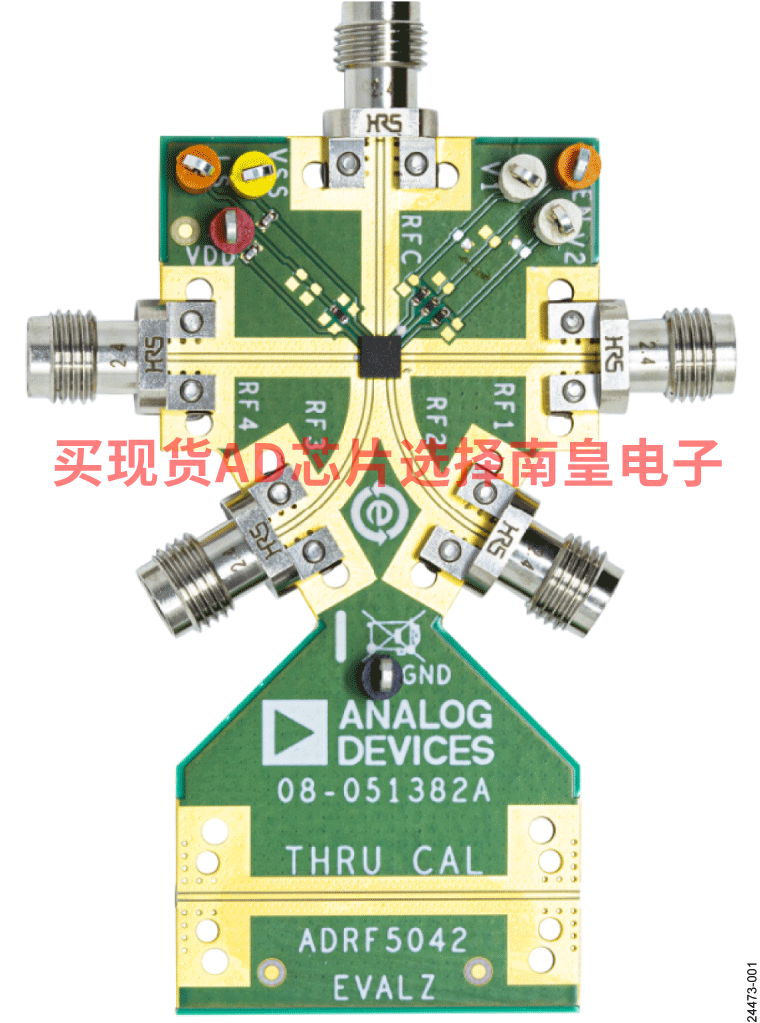

ADRF5042-EVALZ (见图 1) 用于评估利用绝缘衬底上的硅工艺 (SOI) 制造的反射式单刀四掷 (SP4T) 开关 ADRF5042 在100 MHz 至 44 GHz 之间的特性和性能。

有关 ADRF5042 的完整详细信息，请参阅 ADRF5042 数据手册，在使用 ADRF5042-EVALZ 时，必须同时参阅该数据手册和本用户指南。
