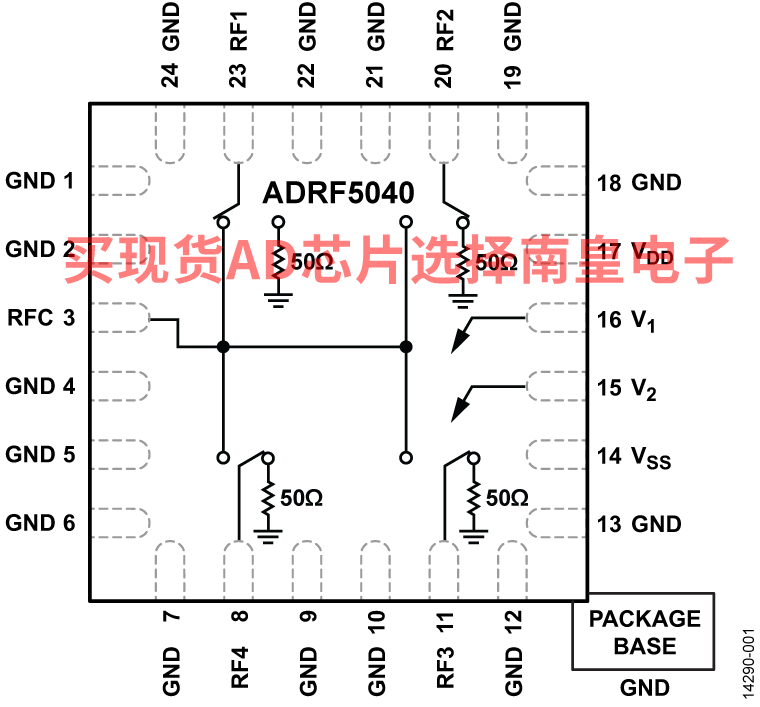

ADRF5040是一款通用、宽带高隔离度、非反射式单刀四掷(SP4T)开关，采用LFCSP表贴封装。该开关频率范围为9 kHz至12.0 GHz，具有高隔离度和低插入损耗。该开关具有34 dB隔离性能，8.0 GHz及以下频率时的插入损耗为0.8 dB，最终射频输出(RFOUT)的0.05 dB裕量的建立时间为9 μs。该开关采用+3.3和0 V的正控制电压工作，需要3.3 V和-3.3 V电源供电。该器件采用4 mm × 4 mm表贴LFCSP封装。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT)
• 军用无线电、雷达和电子对抗(ECM)
• 光纤和宽带电信

• 非反射式50 Ω设计
• 正控制范围：0 V至3.3 V
• 低插入损耗：0.8 dB（8.0 GHz时）
• 高隔离度：34 dB（8.0 GHz时）
• 高功率处理
  • 33 dBm（通过路径）
  • 27 dBm（端接路径）
• 高线性度
  • 1 dB压缩(P1dB)：37 dBm（典型值）
  • 输入三阶交调截点(IIP3)：58 dBm（典型值，8.0 GHz）
• ESD额定值：4 kV人体模型(HBM)
• 4 mm x 4 mm、24引脚LFCSP封装
• 无低频杂散
• RF建立时间（最终RFOUT的0.05 dB裕量）：9 μs

ADRF5040BCPZ，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：15.17（100-499个）

ADRF5040BCPZ-R7，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：15.17（100-499个）

EVAL-ADRF5040：ADRF5040 评估板

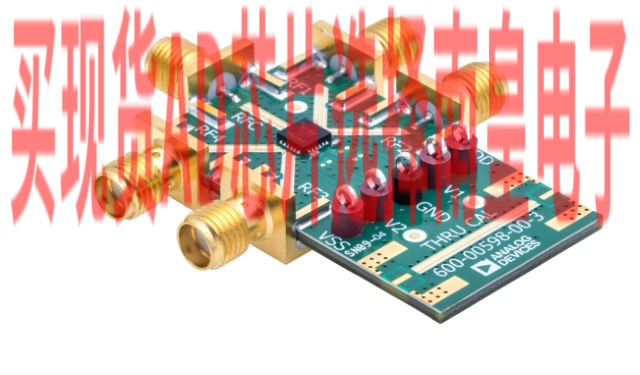

ADRF5040-EVALZ是一款配置齐全的4层RO4350评估板。两个电源+3.3 V和-3.3 V应分别施加于VDD和VSS测试点，同时将接地基准连接至GND测试点。

用于选择开关状态的两个控制电压0/+3.3 V施加于V1和V2测试点。RF输入信号可施加于PC安装SMA RF连接器的RFC引脚，并在PC安装SMA RF连接器的RF1、RF2、RF3和RF4引脚上测量RF输出信号。
