ADRF5021是一款通用型单刀双掷(SPDT)开关，采用硅工艺制造。它采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装，在9 kHz至30 GHz频率范围内提供高隔离度和低插入损耗。

该宽带开关采用+3.3 V和−2.5 V双电源电压供电，提供CMOS/LVTTL逻辑兼容控制。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT)
• 军用无线电、雷达、电子对抗(ECM)
• 宽带电信系统

• 超宽带频率范围：9 kHz至30 GHz
• 非反射式50 Ω设计
• 低插入损耗：2.0 dB至30 GHz
• 高隔离度：60 dB至30 GHz
• 高输入线性度
  • 1 dB功率压缩(P1dB)：28 dBm（典型值）
  • 三阶交调截点(IP3)：52 dBm（典型值）
• 高功率处理
  • 24 dBm（通过路径）
  • 24 dBm（端接路径）
• ESD灵敏度：1级、1 kV人体模型(HBM)
• 20引脚、3 mm × 3 mm基板栅格阵列封装
• 无低频杂散
• 射频(RF)建立时间（高达最终RF输出的0.1 dB）：6.2 μs

ADRF5021BCCZN，封装：20-Lead LGA w/ EP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：75.2（100-499个）

ADRF5021BCCZN-R7，封装：20-Lead LGA w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：75.2（100-499个）

EVAL-ADRF5021：ADRF5021评估板

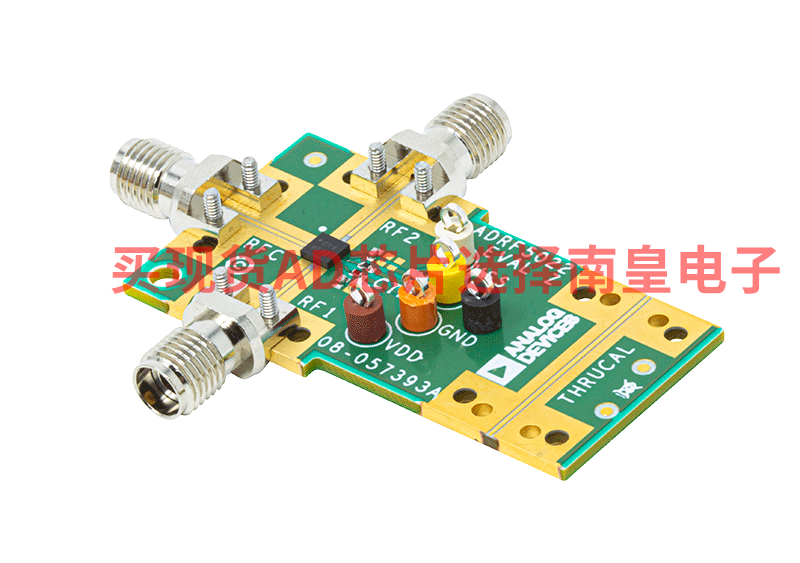

ADRF5021-EVALZ是一款配置齐全的4层RO4003评估板。两个电源+3.3 V和-2.5 V应分别施加于VDD和VSS测试点，同时将接地基准连接至GND测试点。

用于选择开关状态的两个控制电压0/+3.3 V施加于EN和CTRL测试点。RF输入信号可施加于末端装接型、2.4 mm RF连接器的RFC引脚，并在末端装接型、2.4 mm RF连接器的RF1和RF2引脚上测量RF输出信号。
