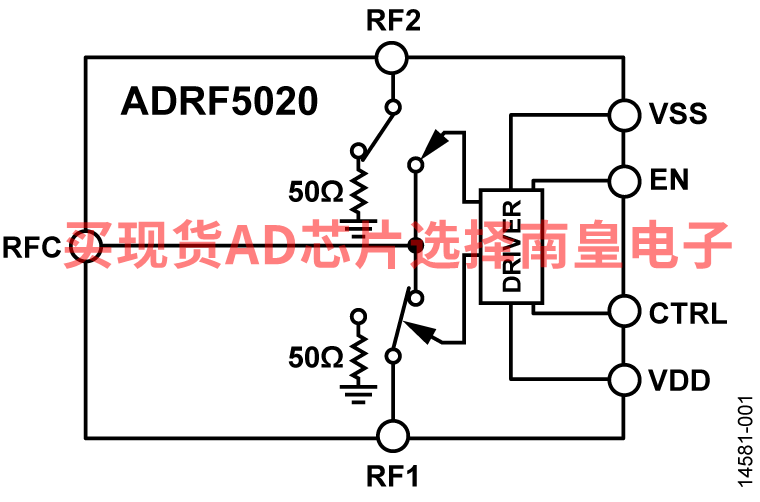

ADRF5020是一款通用型单刀双掷(SPDT)开关，采用硅工艺制造。它采用3 mm × 3 mm、20引脚基板栅格阵列(LGA)封装，在100 MHz至30 GHz频率范围内提供高隔离度和低插入损耗。

该宽带开关采用+3.3 V和−2.5 V双电源电压供电，提供CMOS/LVTTL逻辑兼容控制。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT)
• 军用无线电、雷达、电子对抗(ECM)
• 光纤和宽带电信

• 超宽带频率范围：100 MHz至30 GHz
• 非反射式50 Ω设计
• 低插入损耗：2.0 dB（30 GHz时）
• 高隔离度：60 dB（30 GHz时）
• 高输入线性度
  • 1 dB压缩(P1dB)：28 dBm（典型值）
  • 三阶交调截点(IP3)：52 dBm（典型值）
• 高功率处理
  • 24 dBm（通过路径）
  • 24 dBm（端接路径）
• ESD额定值：1C级（1 kV人体模型）

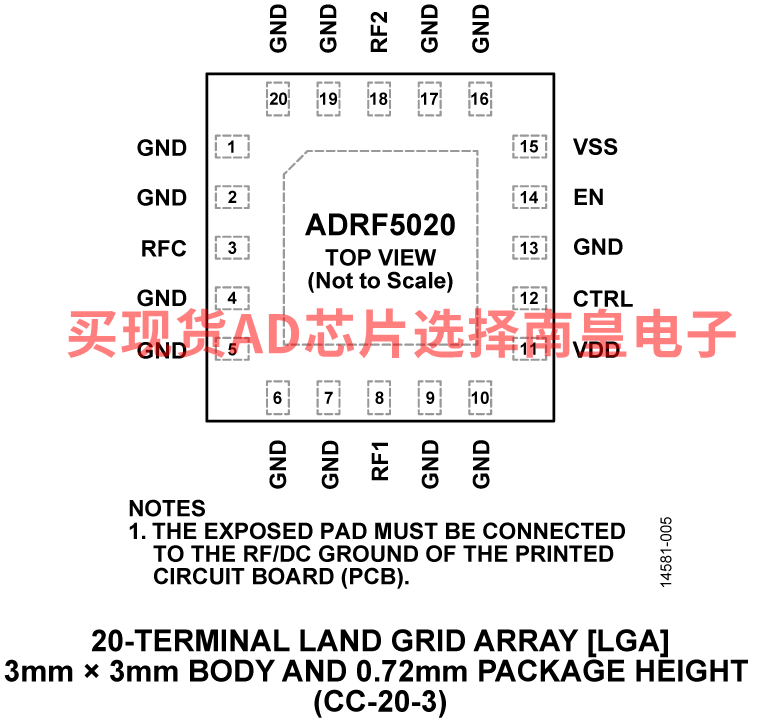

• 20引脚、3 mm × 3 mm基板栅格阵列封装：9 mm2
• 无低频杂散
• 射频(RF)建立时间（0.1 dB最终RF输出）：15 ns

ADRF5020BCCZN，封装：20-Lead LGA w/ EP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：71.62（100-499个）

ADRF5020BCCZN-R7，封装：20-Lead LGA w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：71.62（100-499个）

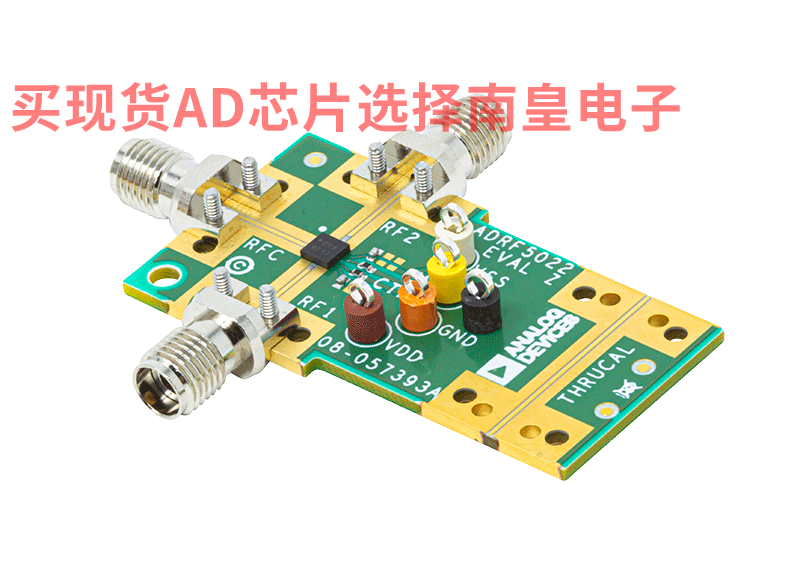

EVAL-ADRF5020：ADRF5020 评估板

ADRF5020-EVALZ是一款配置齐全的4层RO4003评估板。正常工作时，需将两个电源电压+3.3 V和-2.5 V分别连接至DC测试点的VDD和VSS引脚，同时接地电压施加于DC测试点的GND引脚。

用于选择开关状态的两个0/+3.3 V控制电压施加于直流测试点的EN和CTRL。RF输入信号可施加于边缘安装型2.4mm RF连接器RFC，并在边缘安装型2.4mm RF连接器的RF1和RF2上测量RF输出信号。
