ADR130（精密串联模式亚带隙基准电压源）-AD代理

ADR130的基本参数

制造厂商：AD
产品类别：基准电压源
技术类目：串联基准电压源
功能描述：精密串联模式亚带隙基准电压源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADR130的产品详情：

ADR130是业界首个小型、微功耗、低压、高精度基准电压源系列产品。初始精度为0.35%，温度漂移为25 ppm/°C，采用小型TSOT-23封装，典型工作电流仅为80 μA。 ADR130采用温度漂移曲率校正专利设计技术，可以将输出电压与温度特性关系曲线的非线性度降至低点。

ADR130的工作温度范围为−40°C至+125°C扩展工业温度范围，采用TSOT-23小型封装。

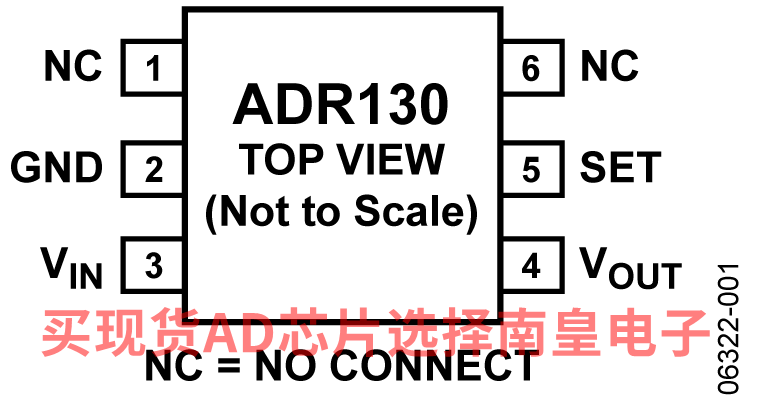

如需0.5 V输出，请将SET（引脚5）与VOUT（引脚4）相连。如需1.0 V输出，请将SET（引脚5）与GND（引脚2）相连。

ADR130系列的全部产品 模型 Vout 精度 温度系数 千片报价 ADR130A 0.5/1.0V ±3.5mV 50ppm/°C 0.97美元/片 ADR130B 0.5/1.0V ±1.75mV 25ppm/°C 1.60美元/片
应用

电池供电仪器仪表
便携式医疗设备
通信基础设施设备

ADR130的优势和特点：

初始精度
A级： ±0.70%（最大值）
B级： ±0.35%（最大值）
最大温度系数
A级： 50 ppm/°C
B级： 25 ppm/℃
CLOAD = 50 nF至10 µF
输出电流： +4 mA/ -2 mA

低工作电流： 80 µA（典型值）
输出噪声： 6 µV p-p（1.0 V输出）
输入范围： 2.0 V至18 V
温度范围： −40°C至+125°C
小型、无铅TSOT-23封装

ADR130具体的完整产品型号参数及价格（美元）：

ADR130AUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.01（1000+个）

ADR130BUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.66（1000+个）

ADR130的评估套件：

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试模数转换器特性表征和测试传感器测试频率响应和网络分析 ATE

ADR130的电路图解：

ADR130的评估套件：
