ADR1000 是一款 6.62 V、输出高度稳定、烤箱控制、埋入式齐纳参考分量，基于亚德诺半导体技术（上海）有限公司专有的双极性工艺构建，是 LTZ1000 的引脚兼容替代产品。芯片上包括一个齐纳参考电压源，一个用于进行温度补偿的加热电阻，以及一个温度检测晶体管。外部电路用于设置参考电压源的工作电流和温度，提供较大灵活性，以实现最大长期稳定性和最低噪声的性能。

如果正确使用数据手册中图 9 所示的推荐外部电路和推荐布局，ADR1000 应用电路可在首个 3000 小时之后实现 <0.2 ppm/°C 的温度系数和每年 0.5 ppm 的长期漂移（典型值）。

ADR1000 的低长期漂移非常适合任何必须在较长校准间隔或产品寿命内保持高精度的应用。由于 ADR1000 的片内加热器能够保持比预期环境温度范围更高的恒定温度，因此，低温漂移可以确保输出在温度变化时保持恒定不变。

ADR1000的工作温度范围为 −40°C 至 +125°C 的扩展工业温度范围。为了获得优化的热漂移性能，加热器的温度设定点需要比最高环境温度高 10°C，以提供埋入式齐纳参考电压源的良好稳定性。

ADR1000 采用工业标准密封 8 引脚 TO-99 金属帽壳封装，以防受潮。

应用

• 高精度仪器仪表
• 万用表
• 电子秤
• 电动天平
• 自动测试设备
• 测量仪器
• 标准电池
• 校准器

• 高度的长期稳定性
• 0.5 ppm/年的长期漂移，典型值（首个 3000 小时后）
• 低齐纳参考电压源噪声：0.14 ppm p-p (0.9 μV p-p)

• 低温度系数：<0.2 ppm/°C
• 片内加热器和温度传感器
• 额定工作温度范围：−40°C 至 +125°C
• LTZ1000 的引脚兼容升级产品

ADR1000AHZ，封装：8-Pin TO-99，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：62.27（100-499个）；54.14（1000+个）

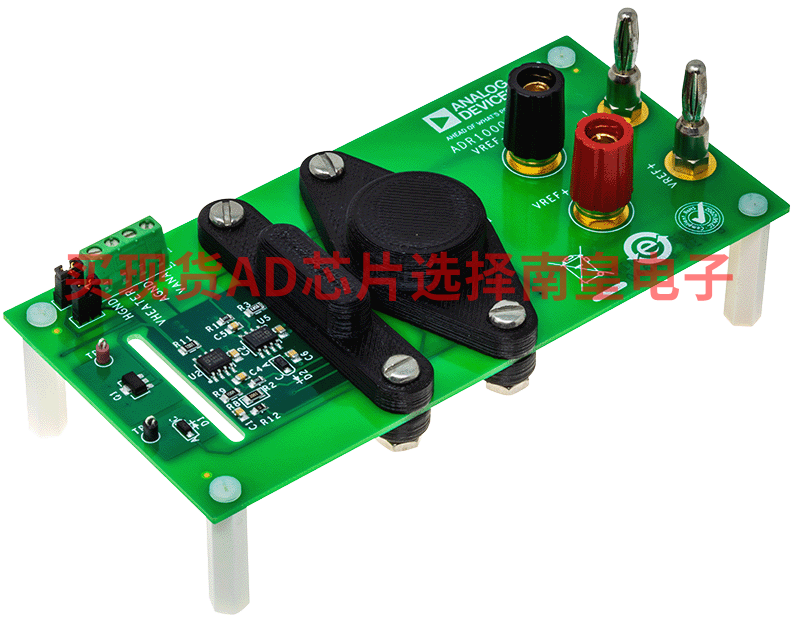

EVAL-ADR1000：ADR1000 8 针 TO-99 超稳定加热埋地齐纳电压基准评估板

ADR1000H-EBZ 允许评估 ADR1000AHZ，采用 8 引脚 TO-99 封装的超稳定 6.6V 分流电压基准

DUT 位于 PCB 的扇形切口中心，旨在削弱从 PCB 到 DUT 的机械耦合（对温度和湿度有效，但对弯曲无效）。PCB 中还有热“挡板”（插槽），以防止热量从加热器晶体管耦合到控制电路，以及 DUT 和电阻器之间。与旧款 LTZ1000 一样，加热器温度由标准 13k:1k 分压器设置。但是，由于 ADR1000 施加到分压器的电压略低，ADR1000 的运行温度 (75C) 比 LTZ1000 (70C) 高约 5 度。
