ADR01、 ADR02、ADR03 和  ADR06  分别是具有高精度、高稳定性和低功耗的精密 10.0 V、5.0 V、2.5 V 和 3.0 V 带隙基准电压源。这些套件密封在微型 5 引脚 SC70 和 TSOT 封装中，另外提供 8 引脚 SOIC 版本。ADR01、ADR02 和 ADR03 的 SOIC 版本是行业标准 REF01、REF02 和 REF03 的简易替换器件1 。小尺寸和宽工作范围使得 ADR01、ADR02、ADR03 和 ADR06 基准电压源适用于通用和空间受限应用。

在配备外部缓冲器和简单电阻器网络的情况下，可以使用 TEMP 引脚来进行温度检测和近似估计。套件上提供的 TRIM 引脚用于微调输出电压。

ADR01、ADR02、ADR03 和 ADR06 是紧凑型低漂移基准电压源，可在宽电源电压范围内提供稳定的输出电压。这些套件采用 5 引脚 SC70 和 TSOT 封装以及 8 引脚 SOIC 封装，并具有 A 级、B 级和 C 级可供选择。这些套件均可在扩展的工业温度范围（−40°C 至 +125°C）内工作。采用 8 引脚 SOIC 封装的 A 级 ADR01、ADR02、ADR03 和 ADR06 适用于汽车应用。

应用

• 精密数据采集系统
• 高分辨率转换器
• 工业过程控制系统
• 精密仪表
• 自动电池监控
• PCMCIA 卡

1 ADR01、ADR02 和 ADR03 分别与 REF01、REF02 和 REF03 元件级兼容。不提供系统级兼容性暗示保证。ADR01、ADR02 和 ADR03 的 SOIC 版本分别与 REF01、REF02 和 REF03 的 8 引脚 SOIC 版本引脚兼容，另外具有温度监控功能。

• 超紧凑 SC70 和 TSOT 封装
• 低温度系数

  • 8 引脚 SOIC：3 ppm/°C（典型值）
  • 5 引脚 SC70：9 ppm/°C（最大值）
  • 5 引脚 TSOT：9 ppm/°C（最大值）
• 初始精度 ±0.1%
• 无需外部电容器
• 低噪声 10 μV p-p，0.1 Hz 至 10.0 Hz (ADR02)
• 宽工作范围

  • ADR01：12.0 V 至 36.0 V
  • ADR02：7.0 V 至 36.0 V
  • ADR03：4.5 V 至 36.0 V
  • ADR06：5.0 V 至 36.0 V
• 高输出电流 10 mA
• 宽温度范围：–40°C 至 +125°C
• ADR01/ADR02/ADR03 与行业标准 REF01/REF02/REF03 引脚兼容
• ADR01、ADR02、ADR03 和 ADR06 SOIC（A 级）适用于汽车应用

ADR03-EP 支持防务和航空航天应用（AQEC 标准）

• 下载 ADR03-EP 数据手册 (pdf)
• 军用温度范围 −55°C 至 +125°C
• 受控制造基线
• 组件/测试场所
• 制造场所
• 产品变更通知
• 可应请求提供资质数据

ADR03AKSZ-REEL7，封装：5-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.39（1000+个）

ADR03ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：1.23（100-499个）；1.16（1000+个）

ADR03ARZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.23（100-499个）；1.16（1000+个）

ADR03AUJZ-REEL7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.24（1000+个）

ADR03BKSZ-REEL7，封装：5-Lead SC70，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.57（1000+个）

ADR03BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.51（1000+个）

ADR03BRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.51（1000+个）

ADR03BUJZ-REEL7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.71（1000+个）

ADR03TKSZ-EP-R7，封装：5-Lead SC70，包装形式及数量：卷带，3000，工作温度：-55 to 125C，AD官网报价：3.41（1000+个）

ADR03WARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.44（1000+个）

ADR03WARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.44（1000+个）

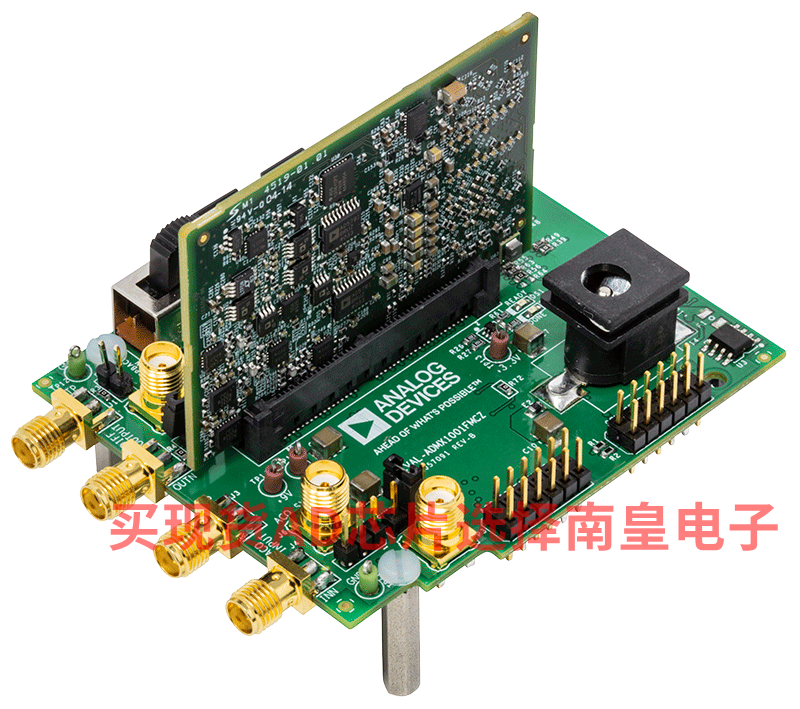

EVAL-ADMX1002：低失真信号发生器测量模块

ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。

应用

高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE
