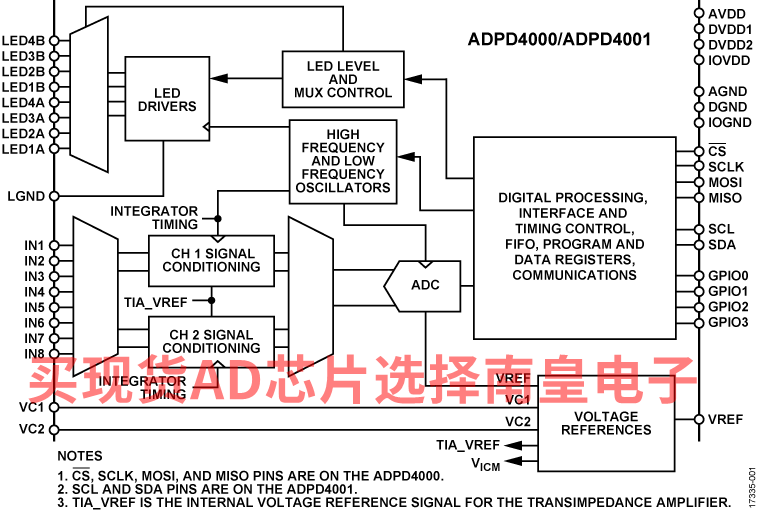

ADPD4000/ADPD4001 可作为完整的多模式传感器前端运行，从而激励多达八个 LED 并在多达八个单独的电流输入上测量返回信号。提供十二个时隙，每个采样周期支持 12 次单独的测量。

数据输出和功能配置采用 ADPD4001 上的 I2C 接口或 ADPD4000 上的串行端口接口 (SPI)。控制电路包括灵活的 LED 信号传递和同步检测功能。这些套件使用 1.8 V 模拟内核和 1.8 V/3.3 V 兼容数字输入/输出 (I/O)。

模拟前端 (AFE) 可抑制来自异步调制干扰导致的信号失调和破坏（通常由环境光所致），而无需使用光学滤波器或外部控制的直流消除电路。提供多种工作模式，可以将 ADPD4000/ADPD4001 用作光电二极管、生物电势电极、电阻、电容和温度传感器同步测量的传感器中心。

ADPD4000/ADPD4001 采用 3.11 mm × 2.14 mm 0.4 mm 间距 33 球 WLCSP 和 35 球 WLCSP 封装。

有关 ADPD4000/ADPD4001 的更多信息，请通过 optical_sensors@analog.com 与 ADI 公司联系。

应用

• 可穿戴健康和保健监护仪：心率监护仪 (HRM)、心率变异性 (HRV)、应力、血压估测、血氧饱和度 (SpO2)、水分、身体成份
• 工业监测：一氧化碳 (CO)、二氧化碳 (CO2)、烟雾和气溶胶探测
• 家庭患者监护

• 多模式模拟前端
  • 8 个输入通道，具有多种工作模式以适应以下测量：PPG、ECG、EDA、阻抗和温度
  • 可同步采样的双通道处理
  • 12 个可编程时隙，适用于同步传感器测量
  • 灵活的输入多路复用，支持差分和单端传感器测量
  • 8 个发光二极管驱动器，可以同时驱动其中 4 个

• 灵活的采样速率：0.004 Hz 至 9 kHz（使用内部振荡器）
• 片内数字滤波
• 发射和接收信号链的 SNR：90 dB
• 环境光抑制：60 dB 至 1 kHz
• 总 LED 驱动电流为 400 mA
• 总系统功耗：50 µW（混合 LED 和 AFE 功率），75 dB SNR 时连续 PPG 测量，25 Hz ODR，100 nA/mA CTR
• 支持 SPI 和 I2C 通信
• 256 字节 FIFO

ADPD4001BCBZR7，封装：33-Ball WLCSP (2.14 mm x 3.11 mm x 0.50 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：7.1（100-499个）；6.78（1000+个）

EVAL-ADPD4000Z：ADPD4000Z 评估板

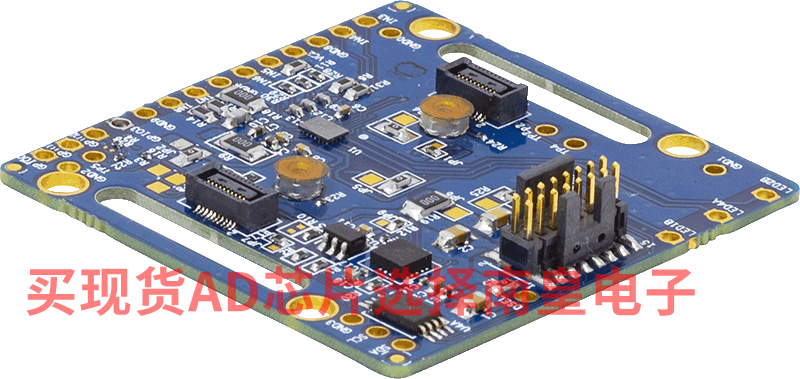

EVAL-ADPD4000Z-PPG 评估板为用户提供了一种评估 ADPD4000/ADPD4001 光度计前端的简单方法。

EVAL-ADPD4000Z-PPG 评估板为生命体征监测应用实现了一种简单的分立式光学设计，具体而言是一种腕式光学体积描记法 (PPG)。

EVAL-ADPD4000Z-PPG 具有三个绿色发光二极管 (LED)、一个红外线 (IR) LED 和一个红色 LED，这些 LED 都是单独驱动的。板上填充了一个 7 mm2 光电二极管 (PD)。该 PD 没有滤光膜。不过，提供了一个具有红外线滤光片的引脚对引脚替代器件。

完整的评估系统包括 Wavetool 评估软件图形用户界面 (GUI)，用于为用户提供低级别寄存器访问和高级别系统可配置性。可以实时（具有有限的延迟）显示流入该工具的原始数据。为频域和时域分析提供了视图。

利用 Wavetool 评估软件（可以在下面进行下载）的用户数据报协议 (UDP) 传输功能，可以实时对外部分析程序（如 LabVIEW 或 MATLAB）进行数据流连接和寄存器配置。

EVAL-ADPD4000Z-PPG 板由 EVAL-ADPDUCZ 微控制器板（可以通过 EVAL-ADPD4000Z-PPG 产品页面获取）供电。除电源要求之外，微控制器还从 ADPD4000 接收串行端口接口 (SPI)（默认）或 I2C 数据流。这两个板通过一条带状电缆连接在一起。微控制器重新封装数据，通过 USB 将其发送到虚拟串行端口，然后再发送到 PC，最后在 Wavetool 评估软件中显示。还可以使用 SPI（对于 ADPD4000）或 I2C（对于 ADPD4001）将 EVAL-ADPD4000Z-PPG 直接连接到用户的微控制器开发系统。

ADPD4000/ADPD4001 数据手册提供了 ADPD4000/ADPD4001 的完整规格。使用 EVAL-ADPD4000Z-PPG 时，应参阅 ADPD4000/ADPD4001 数据手册，同时参阅本用户指南。
