ADPD2140 是一款用于测量入射红外光角度的光学传感器。利用 ADPD2140 响应计算的光角度在 ±35° 角度视野内的线性度为 ±5°。

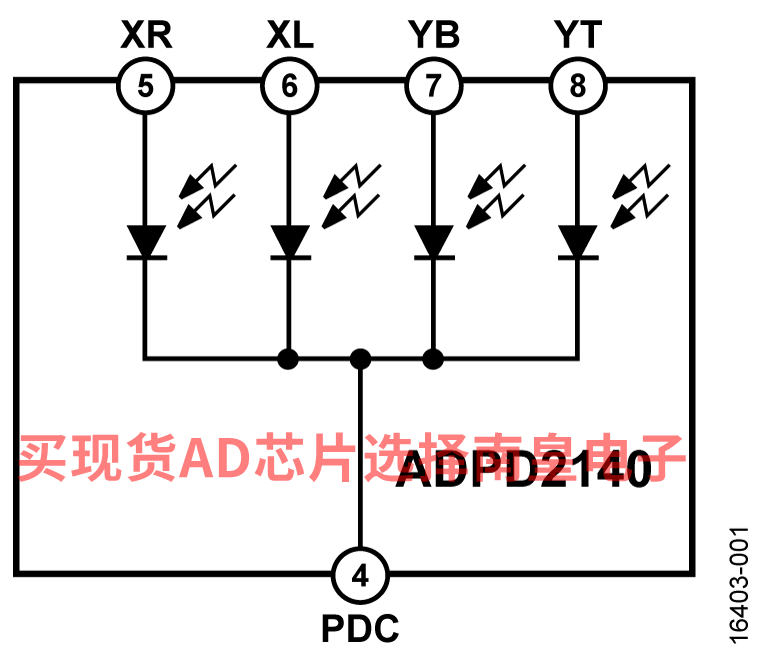

ADPD2140 的辐射敏感面积为 0.31 mm2。ADPD2140 具有低结电容和低暗电流，因而可实现与 ADPD1080 光度学前端的优质集成。ADPD2140 可与同步红外光源（例如发光二极管 (LED)）结合使用，探测用户手部运动以进行手势识别。ADPD2140 需要四个光电二极管通道。因此，请将 ADPD1080BCPZ 与 ADPD2140 配合使用。

ADPD2140 采用小巧的透明模具 2 mm × 3 mm 8 引脚 LFCSP 封装，可以在 −40°C 至 +85°C 的工作温度范围内工作。

应用

• 便携设备上的用户手势界面控制
• 物体位置跟踪
• 工业/自动化监控
• 角度感应
• 接近感应
• 物体距离测量（三角测量）

• 2 轴光角度测量
• 对入射光角度的线性响应
• 集成式可见光遮挡滤光器
• 不需要光学器件，也不需要精密校准

• 低结电容：VR = 0.2 V 时每个通道 12.7 pF
• 低反向暗电流：VR = 0.2 V 时为 1.74 pA（四个通道全都并联）

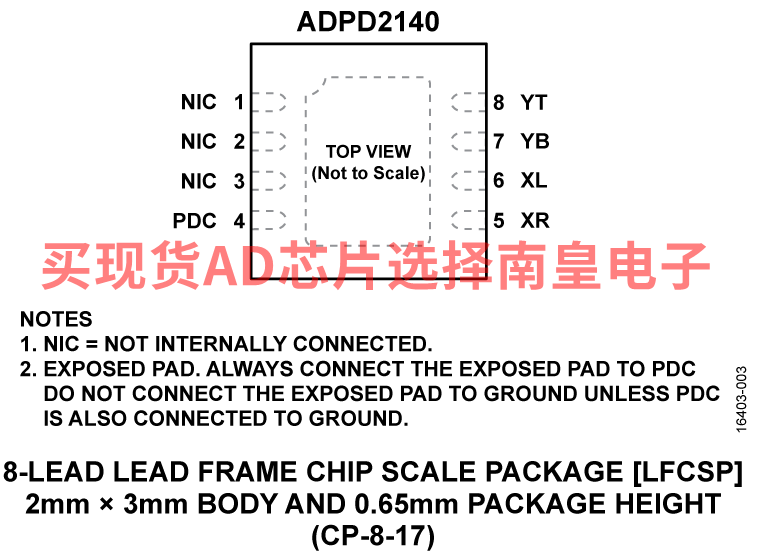

• 8 引脚 2 mm × 3 mm 高 0.65 mm LFCSP 封装

ADPD2140BCPZN-R7，封装：8-Lead LFCSP (2mm x 3mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：2.31（1000+个）

ADPD2140BCPZN-RL，封装：8-Lead LFCSP (2mm x 3mm w/ EP)，包装形式及数量：卷带，10000，工作温度：-40 to 85C，AD官网报价：2.31（1000+个）

ADPD2140WBCPZN-R7，封装：8-Lead LFCSP (2mm x 3mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 105C，AD官网报价：2.66（1000+个）

ADPD2140WBCPZN-RL，封装：8-Lead LFCSP (2mm x 3mm w/ EP)，包装形式及数量：卷带，10000，工作温度：-40 to 105C，AD官网报价：2.66（1000+个）

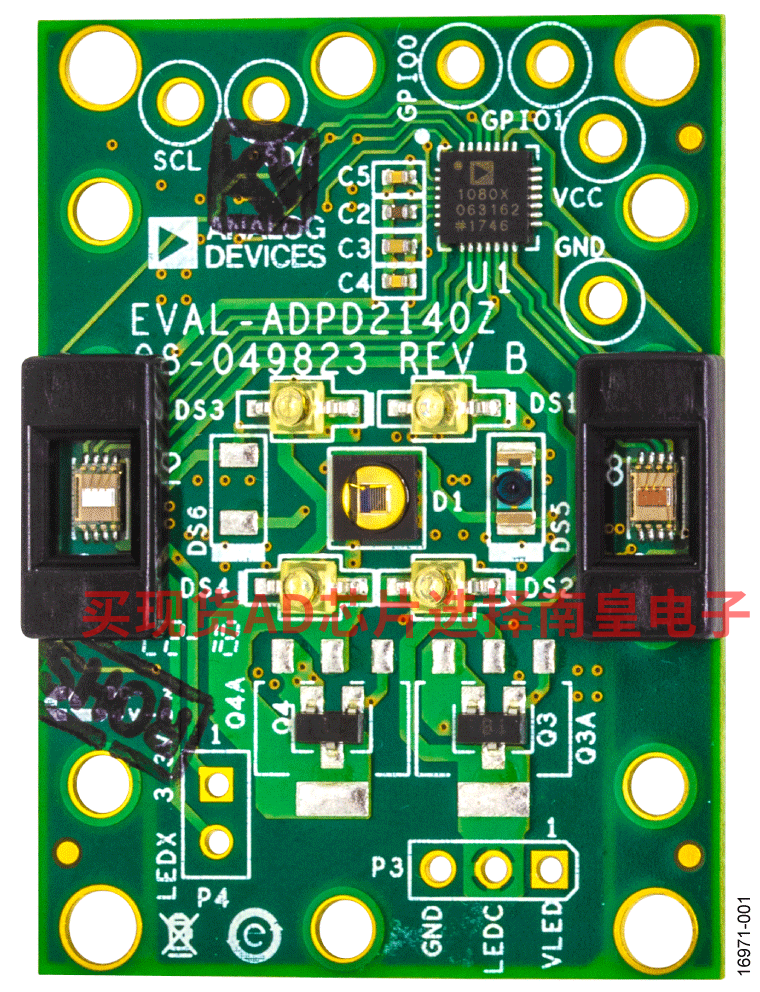

EVAL-ADPD2140Z：APDP2140 评估板

利用 EVAL-ADPD2140Z 评估套件，用户可以连接 ADPD2140 红外 (IR) 光角度传感器、从 ADPD2140 收集数据并评估手势识别和三角测量功能。

该评估套件需要 EVAL-ADPDM3Z 评估板和应用程序 Wavetool，后者是一个图形用户界面 (GUI)，为用户提供低级和高级可配置性、实时数据分析和用户数据报协议 (UDP) 传输功能，允许 EVAL-ADPDM3Z 评估板连接到 PC。应用程序 Wavetool 可从 EVAL-ADPD2140Z 评估板产品页面下载。

PC 的 USB 端口可为 EVAL-ADPDM3Z 评估板供电，并为 EVAL-ADPD2140Z 评估板提供电源。板载电压稳压器为 ADPD2140 提供电压源。

EVAL-ADPD2140Z 评估板原理图指示了信号名称以便于识别。

ADPD2140 数据手册中包含 ADPD2140 的完整规格说明，使用 EVAL-ADPD2140Z 评估板时应同时参阅该说明和本用户指南。
