ADPD188BI的基本参数

制造厂商：AD
产品类别：光学传感器
技术类目：光学混合信号器件
功能描述：适用于烟雾探测的集成光学模块
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADPD188BI的产品详情：

ADPD188BI 是一套利用光学双波长技术进行烟雾探测的完整测光系统。该模块集成了高效光度学前端、两个发光二极管 (LED) 和两个光电二极管 (PD)。这些器件密封在自定义封装中，可防止 LED 发出的光线在进入烟雾探测腔之前直接照射到光电二极管。

应用特定集成电路 (ASIC) 的前端包含一个控制块、一个配备 20 位脉冲蓄能器的 14 位模数转换器 (ADC) 和三个可独立控制的灵活 LED 驱动器。控制电路包括灵活的 LED 信号传递和同步检测功能。模拟前端 (AFE) 具有抑制调制干扰导致信号失调和破坏（通常由环境光所致）的一流特性。数据输出和功能配置通过 1.8 V I2C 接口或串行外设接口 (SPI) 端口进行。

应用

烟雾探测

ADPD188BI的优势和特点：

支持UL-217版本8/UL-568版本7、EN-54、GB..、ISO
使用具有更高SNR和动态范围的双波长检测器件减少干扰警报。
3倍低功耗支持更小尺寸/更便宜的电池
集成光学模块（3.8mm x 5mm x 0.9mm，带1个蓝色LED、1个红外LED和2个光电二极管）
- 可简化EMC设计，
- 支持更广泛的工业设计选项并
- 提供少于75%的分立元件。
最终测试时的环路校准可减少与烟雾探测器产品相关的校准挑战。
经ADI设计并由Accumold制造的烟室28800X提供支持。（请同时参阅下方“资源”下的EVAL-CHAMBER机械尺寸(PDF)）

ADPD188BI具体的完整产品型号参数及价格（美元）：

ADPD188BI-ACEZR7，封装：24-Lead LGA_CAV (3.8mm x 5mm x 0.9mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.63（100-499个）；4.4（1000+个）

ADPD188BI-ACEZRL，封装：24-Lead LGA_CAV (3.8mm x 5mm x 0.9mm)，包装形式及数量：卷带，4000，工作温度：-40 to 85C，AD官网报价：5.63（100-499个）；4.4（1000+个）

ADPD188BI的评估套件：

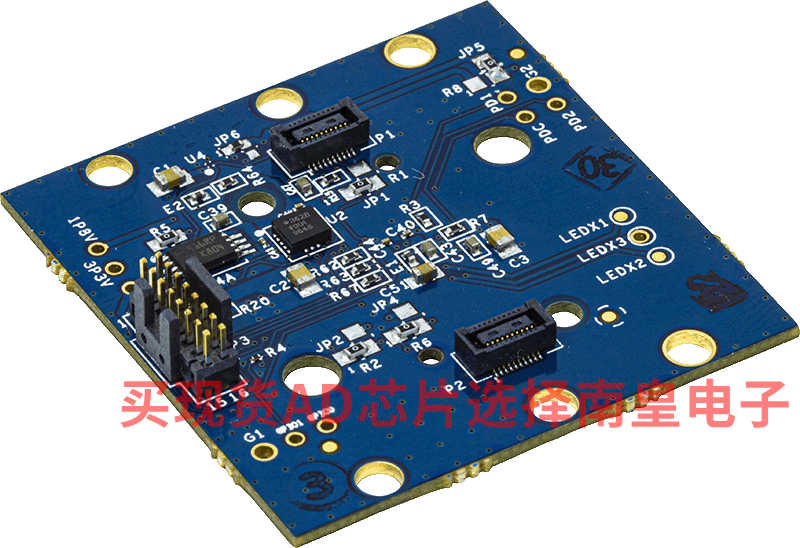

EVAL-ADPD188BIZ-S2：ADPD188BI 评估板

EVAL-ADPD188BIZ-S2评估板向用户提供一种评估ADPD188BI光学模块以及EVAL-CHAMBER烟室的简单方法，适合烟雾和气雾剂检测应用。

该评估系统由EVAL-ADPD188BIZ-S2评估板、EVAL-ADPDUCZ微控制器板、可选EVAL-CHAMBER烟室和Wavetool评估软件图形用户界面(GUI)组成。该软件向用户提供低级和高级可配置性、实时频率和时域分析，以及用户数据报协议(UDP)传输特性，这样评估板可轻松与用户开发系统连接。

EVAL-ADPD188BIZ-S2通过EVAL-ADPDUCZ微控制器板的扁平电缆供电（单独订购）。

有关ADPD188BI的完整详情，请参见ADPD188BI数据手册，使用这些评估板时应同时参考该用户指南与数据手册。

ADPD188BI的电路图解：

ADPD188BI的评估套件：
