- 制造厂商：AD
- 产品类别：光学传感器
- 技术类目：光学混合信号器件
- 功能描述：带有集成红光/红外线发射器和 AFE 的 PPG 光学传感器模块
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADPD144RI 是一款高度集成的光度学前端，它已进行优化，可通过同步检测红光和红外线波长，对血氧饱和度 (SpO2) 进行光学体积描记法 (PPG) 检测。同步测量能以极低的功耗消除直流和交流环境光干扰。
该模块将高效的发光二极管 (LED) 发射器和灵敏的 4 通道深扩散光电二极管（PD1 至 PD4）与自定义应用特定集成电路 (ASIC) 组合在一个紧凑封装中，并在集成 LED 发射器和检测光电二极管之间提供光学隔离，以提高穿透组织的信噪比 (SNR)。

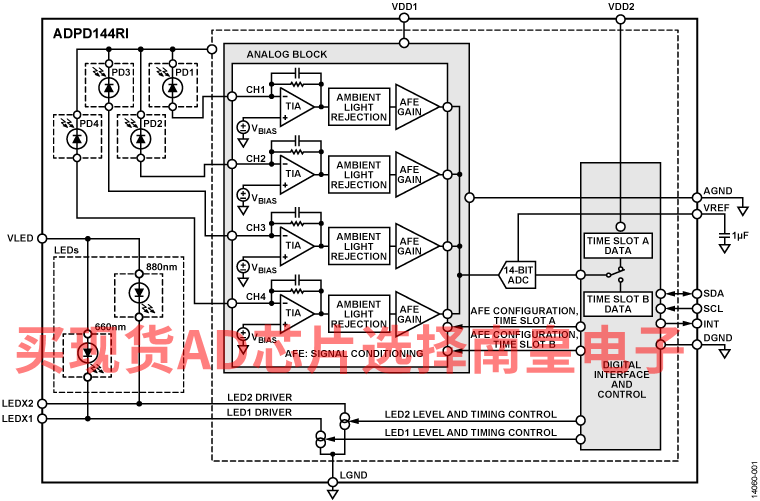

ASIC 包含一个 4 通道模拟前端 (AFE)（具有两个可独立配置的数据路径，各有单独的增益和滤波器设置）、一个具有脉冲蓄能器的 14 位模数转换器 (ADC)、两个可独立配置的灵活 LED 驱动器和一个数字控制块。该数字控制块提供 AFE 和 LED 时序、信号处理和通信。数据输出和功能配置均通过 1.8 V I2C 接口进行。
应用
- 光学心率监测
- 反射式 SpO2 测量
- 具有集成光学元件的 2.8 mm × 5.0 mm 模块
- 660 nm LED、880 nm 红外线 LED 和光电二极管
- 完全集成的 AFE、ADC、LED 驱动器和时序内核
- 适合在玻璃窗口下面使用的自定义光学封装
- 可编程的 2 通道、8.5 mA 至 370 mA LED 驱动器
- 为使用外部 LED 发射器而提供
- 低功耗
- 专门针对超低直接光学反射而设计
- 每个通道具有独立的 AFE 设置
- I2C 数据和控制接口
- 脉冲蓄能器，支持每个采样周期 20 位
- 采样蓄能器，支持每次数据读取高达 27 位
- 每个通道 16 位或 32 位寄存器或 FIFO 读出

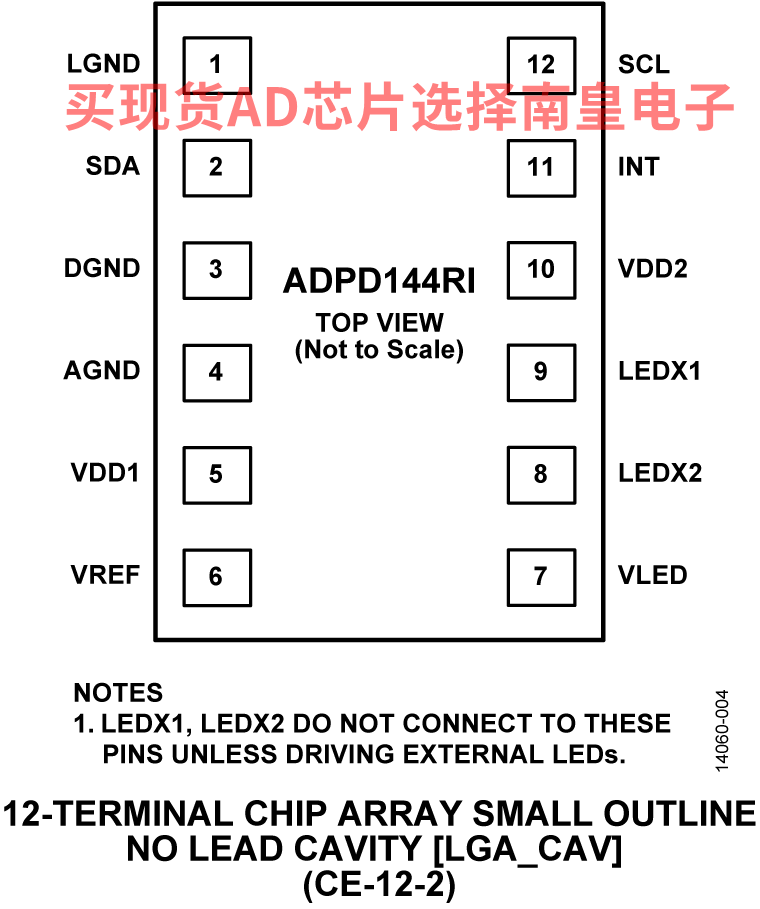

ADPD144RI-ACEZ-RL，封装：12-Lead LGA_CAV (2.8mm x 5mm x 1.35mm)，包装形式及数量：卷带，4000，工作温度：-40 to 85C，AD官网报价：4.4（1000+个）
ADPD144RI-ACEZ-RL7，封装：12-Lead LGA_CAV (2.8mm x 5mm x 1.35mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：4.63（100-499个）；4.4（1000+个）
EVAL-ADPD144RI：ADPD144RI 评估板
EVAL-ADPD144RIZ-EB 评估板为用户提供了一种用于评估 ADPD144RI 的简单方式，后者是一种完整的测光系统，用于测量来自环境光和来自同步反射发光二极管 (LED) 脉冲的光信号。评估系统包括应用程序 WaveTool 图形用户界面 (GUI)，可为用户提供低级和高级可配置性、实时频域和时域分析以及用户数据报协议 (UDP) 传输功能，因此，该评估板可以轻松地连接到用户开发系统。
EVAL-ADPD144RIZ-EB 可以连接两种不同类型的微控制器板：EVAL-ADPDUCZ 或 EVAL-ADPDM3Z 微控制器板。使用 EVAL-ADPDUCZ 时需要一条带状电缆，需要单独订购。
评估板的设计已针对耳式光学体积描记法 (PPG) 测量进行优化。
有关 ADPD144RI, 功能的其他信息，请参阅 ADPD144RI 数据手册。
