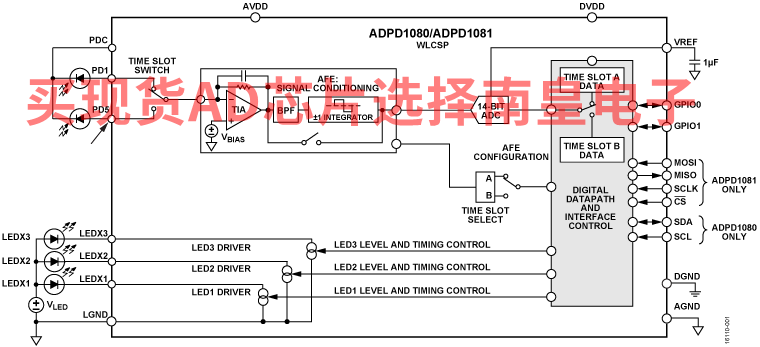

ADPD1080/ADPD1081 均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD1080上的一个1.8 V I2C接口或ADPD1081上的串行端口接口(SPI)进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

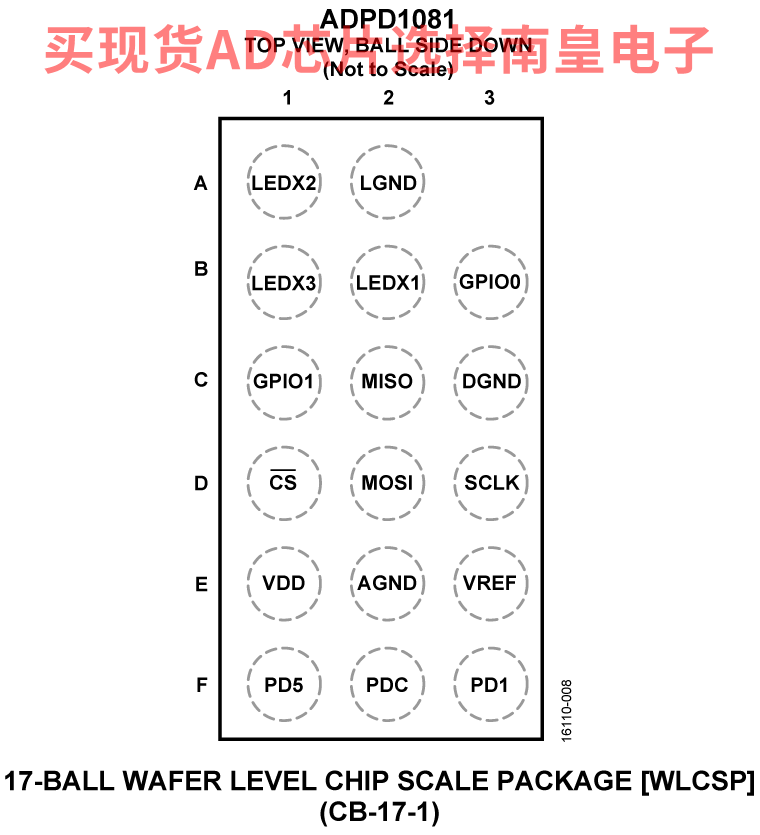

通过电容低于100 pF的光电二极管耦合ADPD1080/ADPD1081以实现优质性能。ADPD1080/ADPD1081可用于任何LED。ADPD1080提供16引脚、2.46 mm × 1.4 mm WLCSP和28引脚、4 mm × 4 mm LFCSP两种封装。仅SPI版本ADPD1081采用17引脚、2.46 mm × 1.4 mm WLCSP封装。

应用

• 可穿戴健康和健身监护仪
• 临床测量，例如：SpO2
• 工业监控
• 背景光测量

• 多功能光电式测量前端
• 完全集成式AFE、ADC、LED驱动器和时序内核
• 提供环境光抑制性能，无需光电二极管滤光器
• 三个370 mA LED峰值电流驱动器
• 每个光学样本具有多个灵活的LED短脉冲
• 20位突发累加器支持每个采样周期20位

• 片上样本至样本累加器，支持每次读取数据高达27位
• 低功耗工作
• SPI、I2C 接口和1.8 V模拟/数字内核
• 灵活的采样频率范围：0.122 Hz至2700 Hz
• FIFO 数据操作
• 通过汽车应用认证

ADPD1081BCBZR7，封装：17-Ball WLCSP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：3.01（1000+个）

EVAL-ADPD1081Z-PPG：ADPD1080 评估板

EVAL-ADPD1081Z-PPG 评估板为用户提供了一种用于评估 ADPD1080 光度学前端的简单方式，采用优化的离散光学设计，适用于生命体征监测应用。评估系统包括应用程序 WaveTool 图形用户界面 (GUI)，可为用户提供低级和高级可配置性、实时频域和时域分析以及用户数据报协议 (UDP) 传输功能，因此，该评估板可以轻松地连接到用户开发系统。

EVAL-ADPD1081Z-PPG 由 EVAL-ADPDUCZ 微控制器板（单独获取）通过带状电缆供电。该评估板提供三个绿光 LED 和一个 7mm2 光电二极管 (PD)。评估板的设计已针对腕式光学体积描记法 (PPG) 测量进行优化。

有关 ADPD1080 功能的其他信息，请参阅 ADPD1080 数据手册。
