ADPD1080/ADPD1081 均为集成 14 位模数转换器(ADC)和 20 位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081 激励 LED 并测量相应的光学返回信号。数据输出和功能配置通过 ADPD1080 上的一个 1.8 V I2C 接口或 ADPD1081 上的串行端口接口(SPI)进行。控制电路包括灵活的 LED 信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

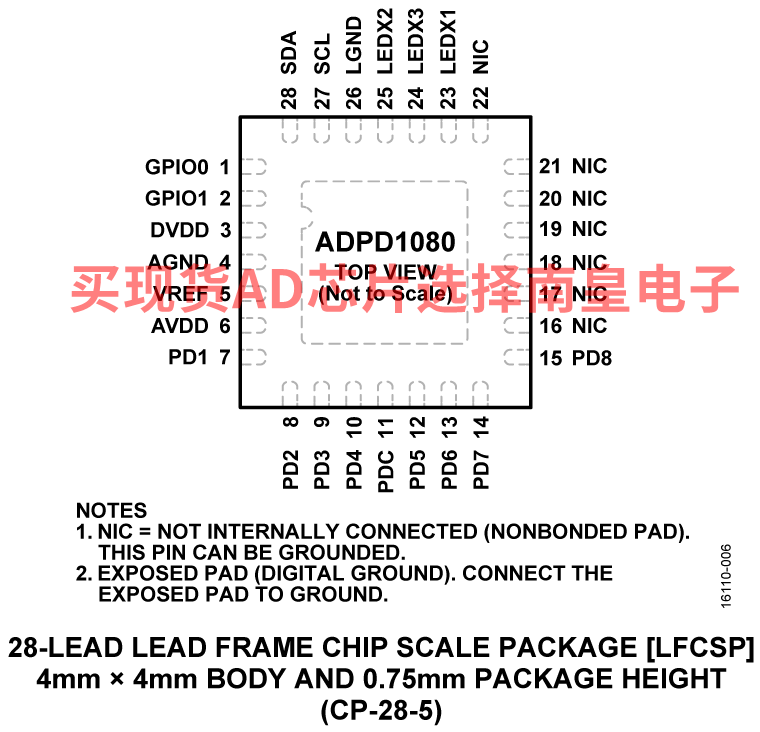

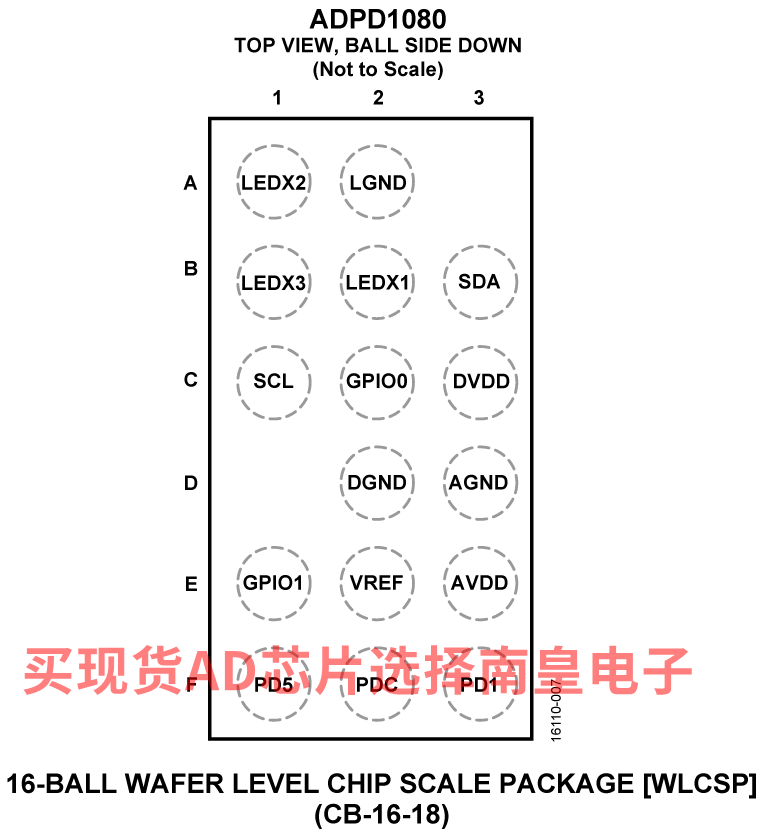

通过电容低于 100 pF 的光电二极管耦合 ADPD1080/ADPD1081 以实现优质性能。ADPD1080/ADPD1081 可用于任何 LED。ADPD1080 提供 16 引脚、2.46 mm × 1.4 mm WLCSP 和 28 引脚、4 mm × 4 mm LFCSP 两种封装。仅 SPI 版本 ADPD1081 采用 17 引脚、2.46 mm × 1.4 mm WLCSP 封装。

应用

• 可穿戴健康监护仪
• 临床测量，例如 SpO2
• 工业监控
• 背景光测量

• 多功能光电式测量前端
• 完全集成的 AFE、ADC、LED 驱动器和时序内核
• 提供环境光抑制性能，无需光电二极管滤光器
• 三个 370 mA LED 峰值电流驱动器
• 每个光学样本具有多个灵活的短 LED 脉冲
• 20 位突发累加器支持每个采样周期 20 位
• 片上样本至样本累加器，支持每次读取数据高达 27 位
• 低功耗工作
• SPI、I2C 接口和 1.8 V 模拟/数字内核
• 灵活的采样频率范围：0.122 Hz 至 2700 Hz
• FIFO 数据操作
• 通过汽车应用认证

ADPD1080BCBZR7，封装：16-Ball WLCSP (1.4mm x 2.46mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：3.01（1000+个）

ADPD1080BCPZ，封装：28-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：3.79（100-499个）；3.6（1000+个）

ADPD1080BCPZR7，封装：28-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：3.79（100-499个）；3.6（1000+个）

ADPD1080WBCPZR7，封装：28-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：4.14（1000+个）

EVAL-ADPD1080Z-PRX：已针对运动检测和远程接近/存在检测应用进行优化的 ADPD1080 评估板

使用 EVAL-ADPD1080Z-PRX 评估套件，用户可以轻松地连接配置有大面积 PIN 光电二极管充当接近传感器的 ADPD1080 硬件、从 ADPD1080 收集信息以及评估远程接近功能。

该评估套件需要 EVAL-ADPDM3Z 评估板和应用程序 Wavetool，后者可从 EVAL-ADPD1080Z-PRX 产品页面中下载，它是一个图形用户界面 (GUI)，为用户提供低级和高级可配置性、实时数据分析和用户数据报协议 (UDP) 传输功能，以便评估板可以轻松连接到 PC。

PC 的 USB 端口可为 EVAL-ADPDM3Z 供电，并为 EVAL-ADPD1080Z-PRX 评估板提供电源。板载电压稳压器为 ADPD1080 提供电压源。

评估板原理图指示了信号名称以便于识别。

ADPD1080 数据手册中包含 ADPD1080 的完整规格说明，使用评估板时应同时参阅该说明和本用户指南。

EVAL-ADPD1081Z-PPG：ADPD1080 评估板

EVAL-ADPD1081Z-PPG 评估板为用户提供了一种用于评估 ADPD1080 光度学前端的简单方式，采用优化的离散光学设计，适用于生命体征监测应用。评估系统包括应用程序 WaveTool 图形用户界面 (GUI)，可为用户提供低级和高级可配置性、实时频域和时域分析以及用户数据报协议 (UDP) 传输功能，因此，该评估板可以轻松地连接到用户开发系统。

EVAL-ADPD1081Z-PPG 由 EVAL-ADPDUCZ 微控制器板（单独获取）通过带状电缆供电。该评估板提供三个绿光 LED 和一个 7mm2 光电二极管 (PD)。评估板的设计已针对腕式光学体积描记法 (PPG) 测量进行优化。

有关 ADPD1080 功能的其他信息，请参阅 ADPD1080 数据手册。
