ADPD105/ADPD106/ADPD107均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。该累加器设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD105上的一个1.8 V I2C接口或ADPD106和ADPD107上的SPI进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供一流的信号失调和破坏抑制性能。

利用电容低于100 pF的光电二极管配合ADPD105/ADPD106/ADPD107以实现优质性能。ADPD105/ADPD106/ADPD107可用于任何LED。ADPD105提供2.46 mm x 1.4 mm WLCSP和4 mm x 4 mm LFCSP两种封装。仅有SPI的版本ADPD106和ADPD107提供2.46 mm x 1.4 mm WLCSP封装。

应用

• 可穿戴健康和健身监护仪
• 临床测量，例如：SpO2
• 工业监控
• 背景光测量

• 多功能光电式测量前端
• 完全集成式AFE、ADC、LED驱动器和时序内核
• 提供一流的环境光抑制性能，无需光电二极管滤光器
• 三个370 mA LED驱动器
• 每个光学样本具有多个灵活的LED短脉冲
• 20位突发累加器支持每个采样周期20位
• 片上样本至样本累加器，支持每次读取数据高达27位
• 低功耗工作
• SPI、I2C接口和1.8 V模拟/数字内核
• 灵活的采样频率范围：0.122 Hz至3820 kHz
• FIFO数据操作

ADPD107BCBZR7，封装：17-Ball WLCSP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：

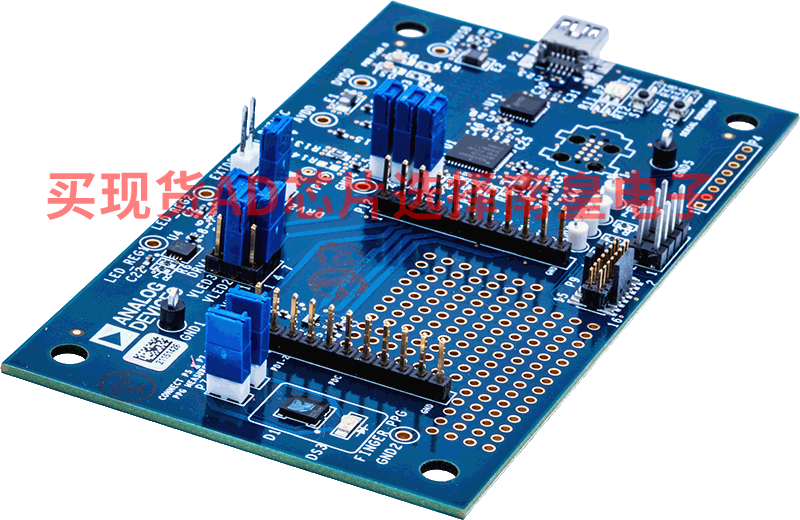

EVAL-ADPD105：ADPD105评估板

EVAL-ADPD105Z-GEN评估板向用户提供一种将其光纤连接到ADPD105光度测量前端的简单方法，以便在许多不同的应用中评估ADPD105，包括生命体征监护和工业检测。该评估板包括OpenMarket WaveTool图形用户界面(GUI)，该界面向用户提供低级和高级可配置性、实时频率和时域分析，以及用户数据报协议(UDP)传输特性，这样评估板可轻松与用户的开发系统连接。

USB端口向EVAL-ADPD105Z-GEN供电。片上稳压器向ADPD105、ADuCM360和FTDI芯片FT232提供电压电源。片上稳压器提供3.3 V和4.3 V LED电源以及可选选项以便添加外部LED电源。该评估板提供LED和光电二极管(PD)，可用于手指光电容积脉搏波描记法(PPG)测量以及评估系统的快速功能检查。

原理图、布局图和板本身给出了信号名称以便识别。欲了解有关ADPD105功能的更多信息，请参阅ADPD105数据手册。
