ADPA1107 是一款氮化镓 (GaN) 宽带功率放大器，可在 4.8 GHz 至 6.0 GHz 带宽范围内实现 45.0 dBm (35 W) 输出，典型功率附加效率 (PAE) 达 56.5%。ADPA1107 在 5.4 GHz 至 6.0 GHz 的带宽内具有 ±0.5 dB 的增益平坦度。

ADPA1107 非常适合脉冲波应用，例如雷达、公共移动射频和通用放大技术。

ADPA1107 采用 40 引脚、6 mm × 6 mm、引线框芯片尺寸级封装 (LFCSP)。

应用

• PIN = 27.0 dBm 时的 POUT：5.4 GHz 到 6.0 GHz 时为 45.0 dBm（典型值）
• 小信号增益：4.8 GHz 到 5.4 GHz 范围内为 30.5 dB（典型值）

• 频率范围：4.8 GHz 至 6.0 GHz
• PIN = 27.0 dBm 时的 PAE ：5.4 GHz 到 6.0 GHz 范围内为 56.5%（典型值）
• VDD：占空比为 10％ 时，在 IDQ = 350 mA 时为 28 V
• 40 引脚 6 mm × 6 mm LFCSP

ADPA1107ACPZN，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：425.93（100-499个）；410（1000+个）

ADPA1107ACPZN-R7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：425.93（100-499个）；410（1000+个）

EVAL-ADPA1107：评估 ADPA1107 45 dBm（35 W）、氮化镓功率放大器、4.8 GHz 至 6.0 GHz

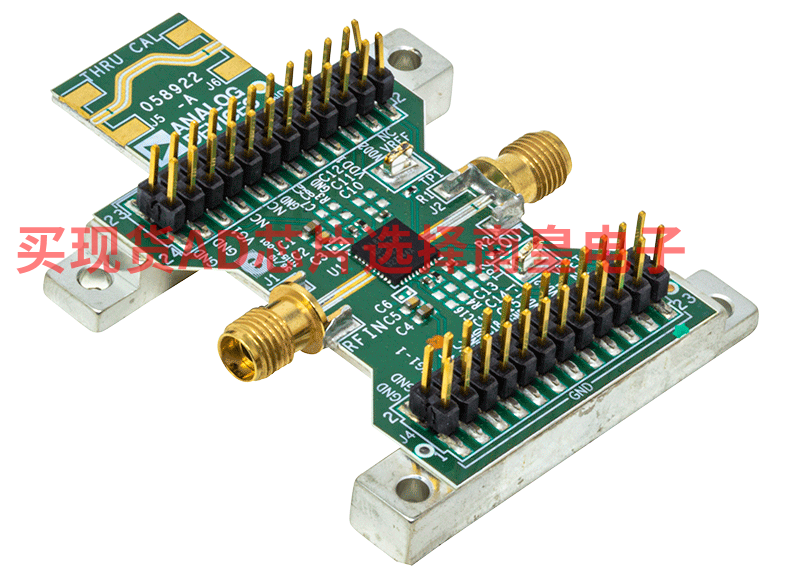

ADPA1107-EVALZ 由用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，铜箔安装在铝制散热器上。散热器有助于套件散热，并为 PCB 提供机械支撑。可通过散热器上的安装孔，将散热器固定到热沉上。或者，可以将散热器夹在冷热板上。ADPA1107-EVALZ 上的 RFIN 和 RFOUT 端口由 2.92 mm (K) 母头同轴连接器填充，其各自的射频迹线都有 50 ? 特性阻抗。ADPA1107-EVALZ 上安装的组件适用于套件的整个工作温度范围。为了校准板的回溯损耗，J6 和 J5 连接器之间具有直通校准路径。J6 和 J5 必须安装 2.92 mm (K) 母头同轴连接器，才能使用该直通校准路径。

接地、电源、栅极控制和检波器输出电压通过 ADPA1107-EVALZ 上的两个测试点（TP1 和 TP2）和两个 24 引脚接头（J3 和 J4）提供。表 1 列出了这四个接头的引脚排列。

ADPA1107-EVALZ 上的 RF 回溯为 50 Ω、接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADPA1107-EVALZ 随附一个漏极脉冲板（脉冲板），可将其插入ADPA1107-EVALZ 接头，并可配置来控制 ADPA1107 的偏置；此配置是通过提供负栅极电压以及连接或断开 ADPA1107-EVALZ 的漏极电压的控制信号来实现。ADPA1107-EVALZ 也可以在栅极脉冲模式下单独运行，在这种模式下，负脉冲施加到 ADPA1107 的 VGG1 引脚。

有关 ADPA1107 的完整详细信息，请参阅 ADPA1107 数据手册，在使用 ADPA1107-EVALZ 时，必须同时参阅该数据手册和本用户指南。
