ADPA1106是一款氮化镓(GaN)宽带功率放大器，在2.7 GHz至3.1 GHz的带宽内，可提供46 dBm (40 W)和56%的典型功率附加效率(PAE)。ADPA1106在2.7 GHz至3.1 GHz频率范围内具有±0.15 dB的增益平坦度。

ADPA1106非常适合脉冲应用，例如航海、气象和军用雷达。

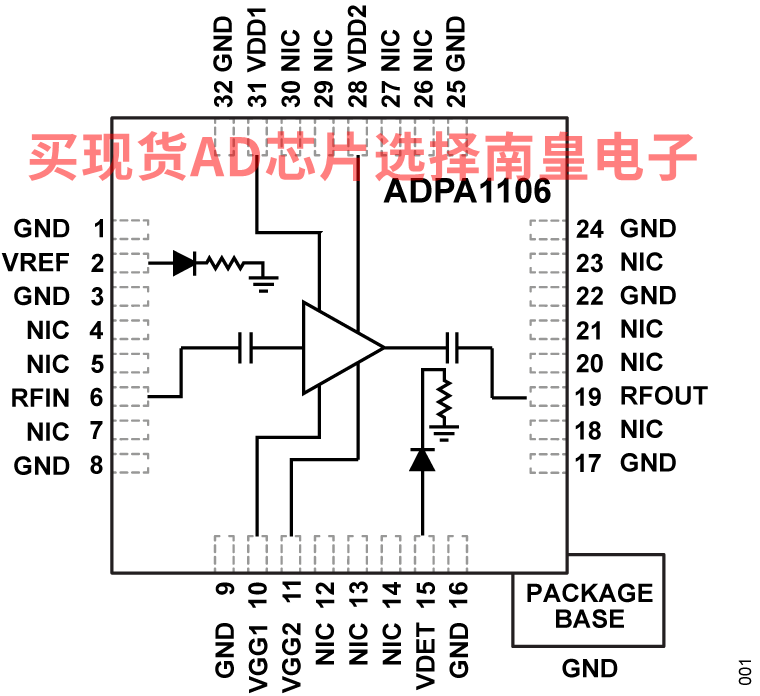

ADPA1106采用带预制空腔的32引脚、引线架构芯片级封装(LFCSP_CAV)，额定工作温度范围为-40°C至+85°C。

应用

• 频率范围：2.7 GHz 至 3.5 GHz
• POUT：dBm 典型值IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
• 功率增益：25分贝典型与IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
• 小信号增益：2.7 GHz 到 3.1 GHz 范围内为 34.5 dB（典型值）

• PAE:56% 典型的 PIN= 21 dBm 在 2.7 GHz 至 3.1 GHz
• 电源电压：VDD = 50 V 在我DQ= 300 mA，占空比为 10%

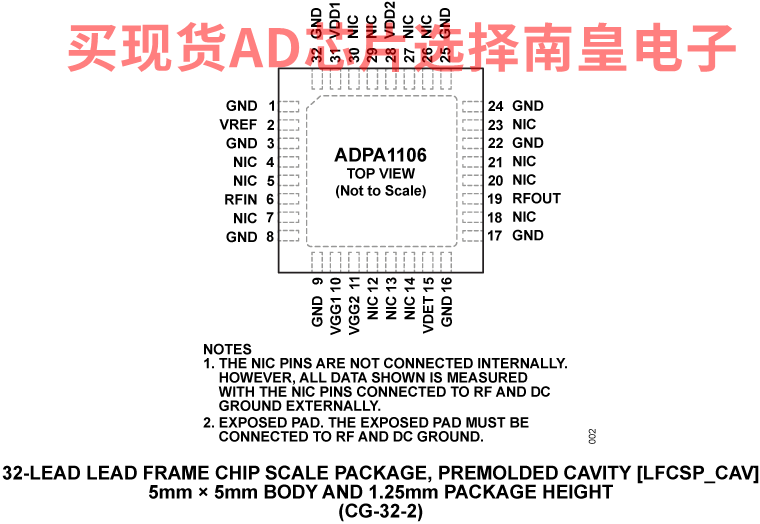

• 32 引脚 5 mm × 5 mm LFCSP_CAV 封装

ADPA1106ACGZN，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，500，工作温度：-40 to 85C，AD官网报价：337.57（100-499个）；329.13（1000+个）

ADPA1106ACGZN-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：337.57（100-499个）；329.13（1000+个）

EVAL-ADPA1106：评估 ADPA1106 46 dBm (40 W)、2.7 GHz 至 3.5 GHz、GaN 功率放大器

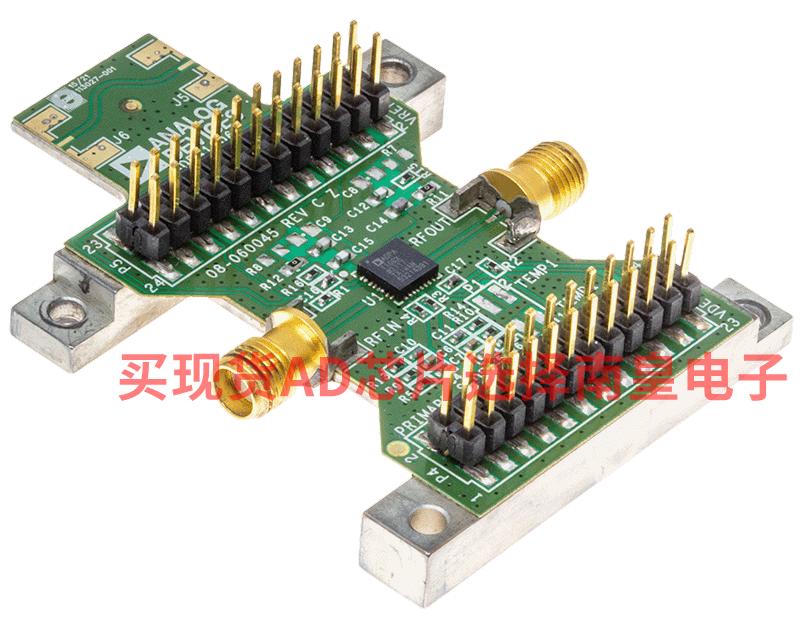

ADPA1106-EVALZ 由用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，铜箔安装在铝制散热器上。散热器有助于套件散热，并为 PCB 提供机械支撑。可通过散热器上的安装孔，将散热器固定到热沉上。或者，可以将散热器夹在冷热板上。ADPA1106-EVALZ 上的 RFIN 和 RFOUT 端口都接入超小型 A 版本 (SMA) 母头同轴连接器，其各自的射频迹线都有 50 ? 特性阻抗。ADPA1106-EVALZ 上安装的组件适用于套件的整个工作温度范围。为了校准板的回溯损耗，J6 和 J5 连接器之间具有直通校准路径。J6 和 J5 必须安装 SMA RF 连接器，才能使用直通校准路径。

接地、电源、栅极控制和检测器输出电压通过 ADPA1106-EVALZ 上的两个 24 引脚接头（P4 和 P5）提供。这两个接头的引脚排列显示在用户指南的表 1 中。

ADPA1106-EVALZ 上的 RF 回溯为 50 Ω、接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADPA1106-EVALZ 附带一个漏极脉冲发生器板，可插入 ADPA1106-EVALZ 接头并配置为通过提供负栅极电压和控制信号来控制 ADPA1106 的偏置，该控制信号将漏极电压连接和断开 ADPA1106- 评估。ADPA1106-EVALZ 还可以在栅极脉冲模式下单独工作，其中负脉冲施加到 ADPA1106 的 VGG1 和 VGG2 引脚。

有关 ADPA1106 的完整详细信息，请参阅 ADPA1106 数据手册，在使用 ADPA1106-EVALZ 时，必须同时参阅该数据手册和本用户指南。
