ADPA1105是一款氮化镓(GaN)宽带功率放大器，在带宽范围为0.9 GHz至1.4 GHz时提供46 dBm (40 W)功率和60%典型功率附加效率(PAE)。ADPA1105在0.9 GHz至1.4 GHz带宽范围内提供±0.5 dB增益平坦度。ADPA1105非常适合脉冲应用，如无线基础设施、雷达、公共移动无线电和通用放大。ADPA1105采用带预制空腔的32引脚架构芯片级封装(LFCSP_CAV)。

应用

• 气象雷达
• 航海雷达
• 军用雷达

• PIN的输出功率 = 19 dBm：46 dBm（典型值）
• 小信号增益：34.5 dB（典型值，0.9 GHz至1.4 GHz时）
• PIN的功率增益 = 19 dBm：27 dB（典型值）
• 带宽：0.9 GHz至1.6 GHz

• PIN的PAE = 19 dBm：60%（典型值），0.9 GHz至1.4 GHz时
• 电源电压：VDD = 50 V（400 mA，10%占空比）

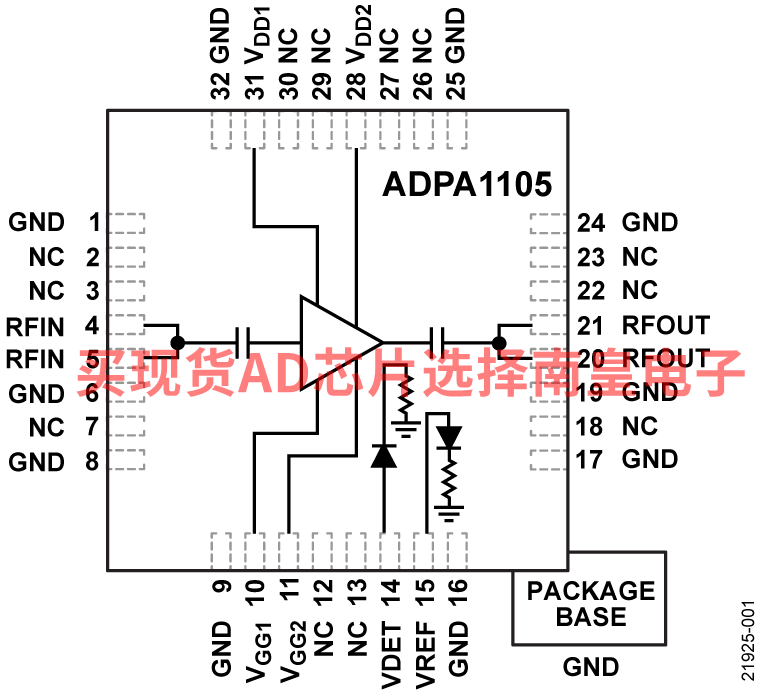

• 32引脚、5 mm × 5 mm LFSCP_CAV封装

ADPA1105ACGZN，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：316.51（100-499个）；307.51（1000+个）

ADPA1105ACGZN-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：316.51（100-499个）；307.51（1000+个）

EVAL-ADPA1105：评估 ADPA1105 46 dBm（40 W）、0.9 GHz 至 1.6 GHz GaN 功率放大器

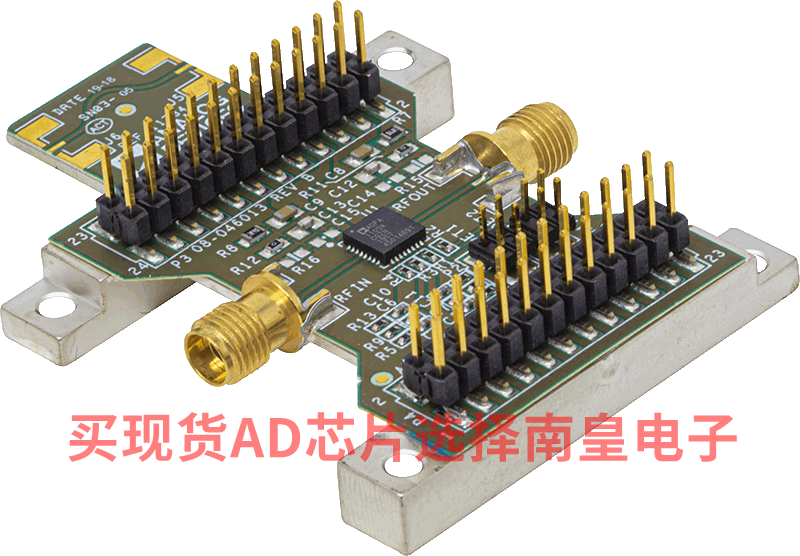

ADPA1105-EVALZ 由用 10 mil 厚的 Rogers 4350B 铜箔制成的双层印刷电路板 (PCB) 组成，铜箔安装在铝制散热器上。散热器有助于套件散热，并为 PCB 提供机械支撑。可通过散热器上的安装孔，将散热器固定到热沉上。

或者，可以将散热器夹在冷热板上。ADPA1105-EVALZ 上的 RFIN 和 RFOUT 端口都接入超小型 A 版本 (SMA) 母头同轴连接器，其各自的射频迹线都有 50 ? 特性阻抗。ADPA1105-EVALZ 上安装的组件适用于套件的整个工作温度范围。为了校准板的回溯损耗，J6 和 J5 连接器之间具有直通校准路径。J6 和 J5 必须安装 SMA RF 连接器，才能使用直通校准路径。

通过 ADPA1105-EVALZ 上的两个 4 引脚接头（P1 和 P2）和两个 24 引脚插头（P3 和 P4）提供接地、电源、栅极控制和检波器输出电压。数据手册的表 1 列出了这四个接头的引脚排列。

ADPA1105-EVALZ 上的 RF 回溯为 50 Ω、接地共面波导。封装接地引线和裸焊盘直接连接到接地平面。多个导通孔连接顶部和底部接地平面，并特别关注接地焊盘正下方的区域，以便为散热器提供充分的导电性和导热性。

ADPA1105-EVALZ 随附一个漏极脉冲板（脉冲板），可将其插入ADPA1105-EVALZ 接头，并可配置来控制 ADPA1105 的偏置；此配置是通过提供负栅极电压以及连接或断开 ADPA1105-EVALZ 的漏极电压的控制信号来实现。ADPA1105-EVALZ 还可以在门控脉冲模式下单独工作，在该模式下，将对 ADPA1105 VGG1 和 VGG2 引脚施加负脉冲。

有关 ADPA1105 的完整详细信息，请参阅 ADPA1105 数据手册，在使用 ADPA1105-EVALZ 时，必须同时参阅该数据手册和本用户指南。
