ADP8863融合了强大的电荷泵驱动器和多种先进的自动LED照明功能，可将最多7个LED独立驱动至30 mA（最大值），此外还能将第7个LED驱动至60 mA（最大值）。所有LED的最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。

另外，可以对所有7个LED通道独立编程和启用自动闪烁程序。这些LED也可以合并为若干组，以减少处理器指令。

整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种电荷泵采用2.5 V至5.5V电源供电，能够驱动最高240 mA的IOUT电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。

应用

• LED指示
• 闪灯指示灯照明
• 键盘背光
• RGB LED颜色产生和混合
• 小格式显示的一般背光

• 每个LED驱动器可自动闪烁和闪灯定时
• 16个可编程渐亮和渐暗时间选项
  • 0.1 s至5.5 s
  • 可选线性速率、平方速率和立方速率
• 7个独立和可编程LED驱动器
  • 7个驱动器可输出30 mA（最大值）
  • 1个驱动器还可输出60 mA（最大值）
• 可编程最大电流限制（128级）
• 独立的背光LED控制
• 背光渐变覆盖
• 最多两路内置比较器输入，支持可编程环境光检测模式
• 电荷泵提供1x、1.5x和2x自动增益选择，以实现较高效率

• 待机模式功耗低于1 μA
• 所有编程均通过I2C兼容接口进行
• 专用复位引脚和内置上电复位(POR)
• 短路、过压和过温保护
• 内部软启动限制浪涌电流
• 故障或关断期间提供输入至输出隔离
• 工作电压低至VIN = 2.5 V，欠压闭锁
• (UVLO)设置在VIN = 2.0 V
• 提供小型20引脚、2.15 mm × 2.36 mm × 0.6 mm
  • WLCSP或20引脚、4 mm × 4 mm × 0.75 mm LFCSP封装

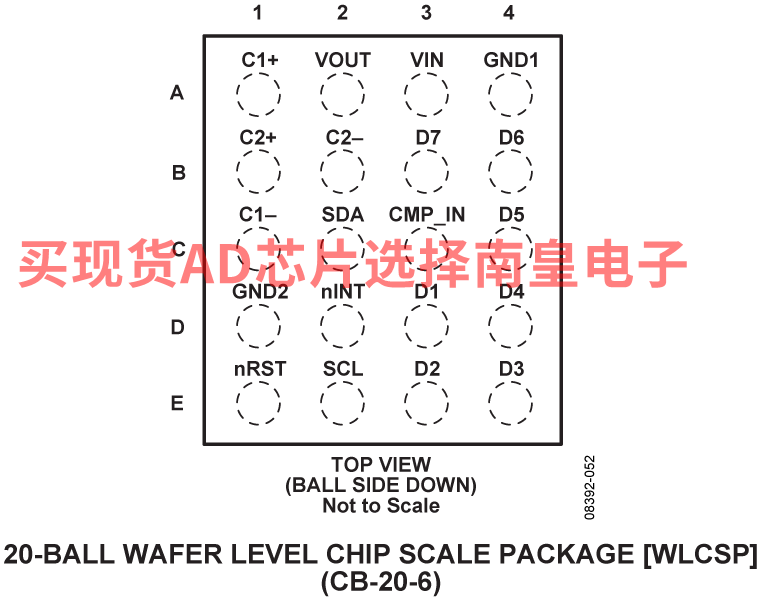

ADP8863ACBZ-R7，封装：20-Ball WLCSP (1.955m x 2.355mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.99（1000+个）

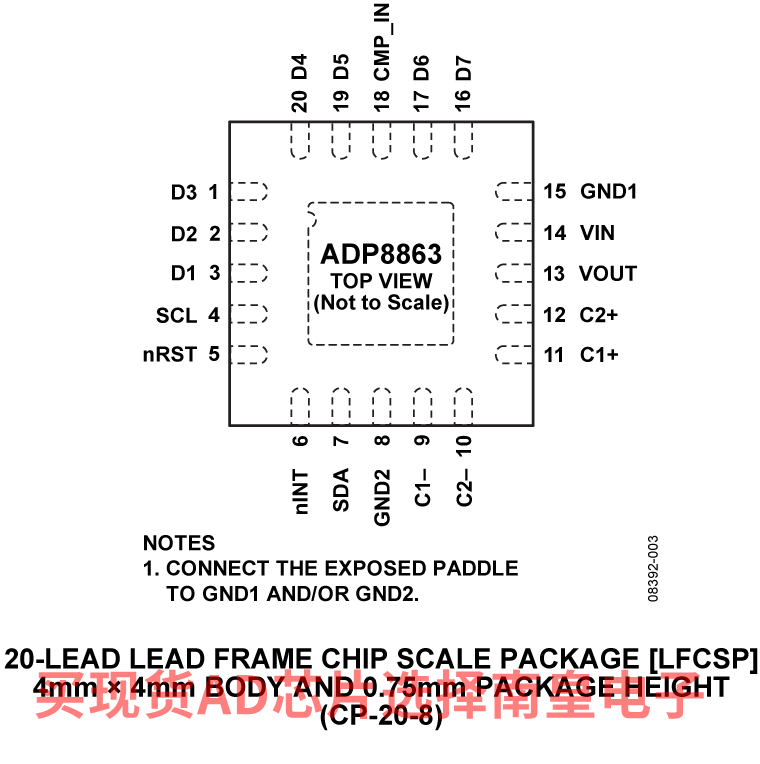

ADP8863ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.99（1000+个）

EVAL-ADP8863：ADP8863评估板

本页描述ADI公司ADP8863的功能并提供软件开发指南。ADP8863通过I2C接口和中断线路(nINT)与外部处理器通信。处理器向从器件ADP8863发送初始化和激活命令。

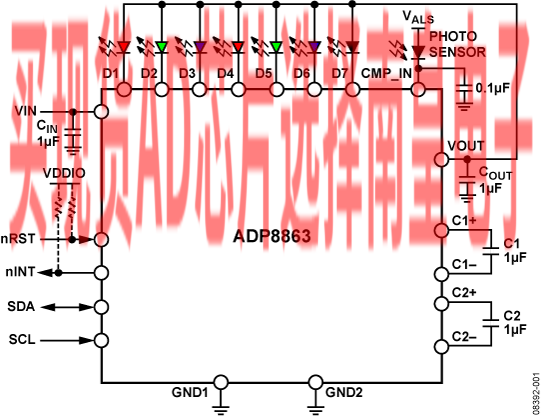

从ADP8863到处理器的中断线路用于指示故障状况，例如热关断、过压或LED/输出短路等，或者指示已跨过光线强度阈值。所有中断源都是可以屏蔽的。典型应用图请参见图1。图2为键盘光线控制的原理图。

中断线路为低电平有效，各中断源都有对应的屏蔽位。处理器可以随时拉低nRST线路以复位ADP8863；该操作会将ADP8863重新初始化到默认状态，并将器件置于待机模式。
