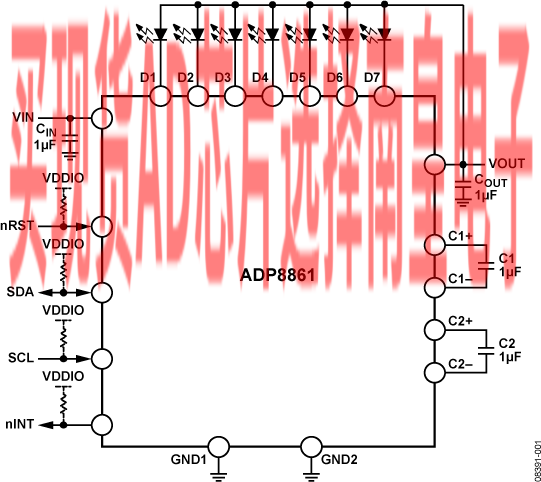

ADP8861提供一个强大的电荷泵驱动器，可以独立控制多达7个LED。其中的6个LED可独立驱动至30 mA（典型值），第七个LED则可驱动至60 mA（典型值）。所有LED的电流和渐亮/渐暗时间，均可以通过I2C 接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件具备完整的安全特性，包括短路保护、过压保护和过温保护，因而很容易实现安全、稳定的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。ADP8861采用紧凑型引脚架构芯片级(LFCSP)封装。

• 电荷泵提供1x、1.5x和2x自动增益选择，以实现高效率
• 7个独立、可编程LED驱动器：7个驱动器能提供30 mA（典型值）驱动电流；1个驱动器还能提供60 mA（典型值）驱动电流
• 可编程最大电流限制（128级）
• 待机模式功耗低于1 μA
• 16种可编程渐亮/渐暗时间：0.1 s至5.5 s；选择范围包括线性速率、平方速率或立方速率
• 渐变override功能

• 所有编程均通过I2C兼容接口进行
• 专用复位引脚和内置上电复位(POR)
• 短路、过压和过温保护
• 内部软启动限制浪涌电流
• 故障或关断期间提供输入至输出隔离
• 工作电压低至VIN = 2.5 V 欠压闭锁(UVLO)设置在VIN = 2.0 V
• 小型引脚架构芯片级封装(LFCSP)

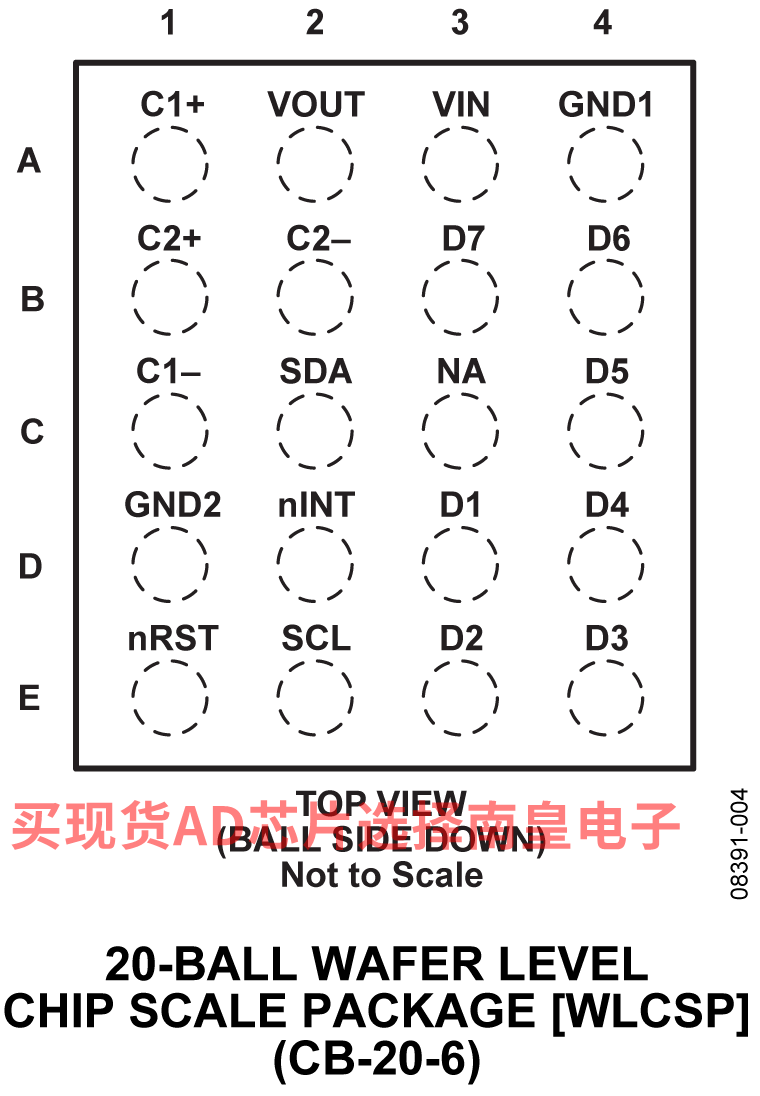

ADP8861ACBZ-R7，封装：20-Ball WLCSP (1.955m x 2.355mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.09（1000+个）

ADP8861ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.19（1000+个）

ADP8861SHIELD-EVALZ：评估采用I2C接口的电荷泵、7通道智能LED驱动器ADP8861

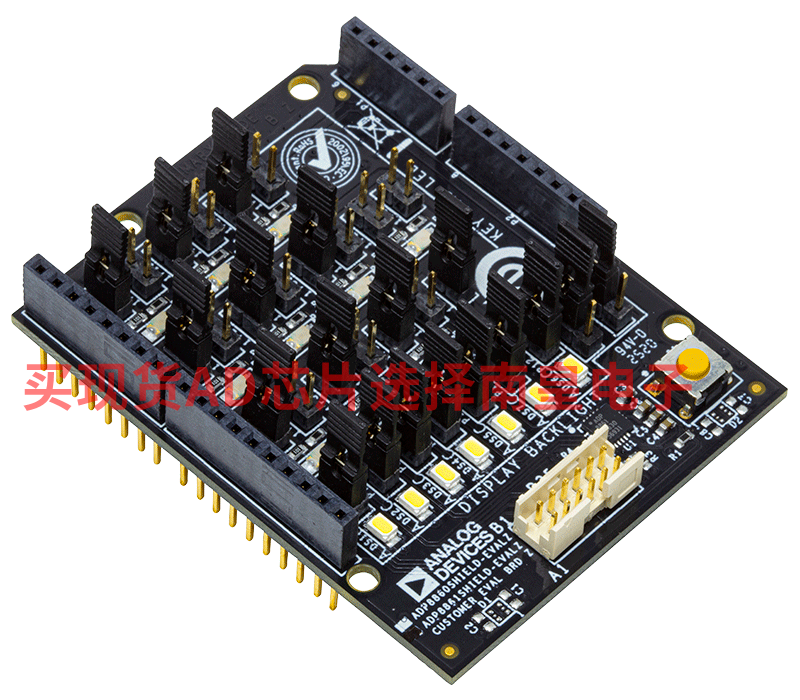

ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ集成了发光二极管(LED)，可快速、轻松地评估ADP8860和ADP8861。请注意，仅ADP8860SHIELD-EVALZ集成了双通道光强度传感器。ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ采用普通Arduino屏蔽板的外形尺寸，以便兼容使用相同接口的微控制器板。这些评估板还包含专用于I2C通信的独立接头。

ADP8860和ADP8861均为7通道LED驱动器，利用具有可选增益的电荷泵以实现最大效率。由任一器件驱动的LED的最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。仅ADP8860具有可编程光强度阈值，可通过器件的I2C接口进行设置。每个通道可以处理高达30 mA（典型值）的电流，可处理60 mA（典型值）的第七通道除外。每个通道可以统一具有相同的渐亮和渐暗时间，或每个通道可以具有单独的渐亮和渐暗时间以提高灵活性。

有关ADP8860和ADP8861的完整详情，请参见ADP8860和ADP8861数据手册，使用这些评估板时应同时参考用户指南与数据手册。
