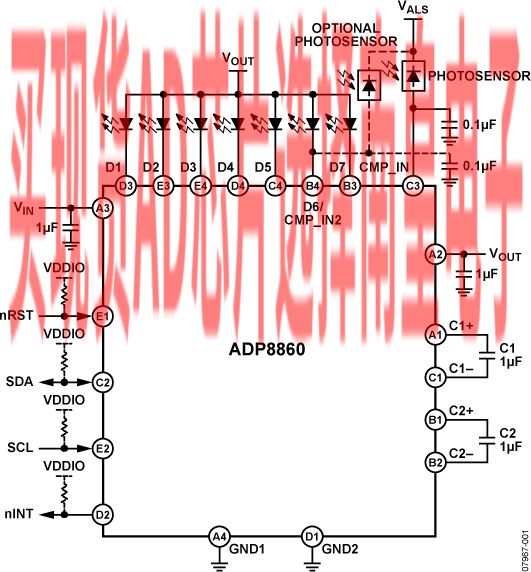

ADP8860集可编程背光LED电荷泵驱动器与自动光电晶体管控制于一体，可以改变办公室和黑暗环境光条件下的电流强度，从而显著节省功耗。它能自动执行该功能，因而无需处理器来监控光电晶体管。

光强度阈值可通过I2C接口实现完全编程。第二光电晶体管输入配合专用比较器，可改善各种用户工作条件下的环境光检测水平。

ADP8860可为6个LED提供最高30 mA（最大值）的驱动，第7个LED则可提供60 mA（最大值）的驱动。所有LED的最小/最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。这些LED也可以合并为若干组，以减少渐亮/渐暗期间的处理器指令。

整个配置由一个双电容电荷泵驱动，其增益为1×、1.5×和2×。这种配置采用2.5 V至5.5 V电源供电，能够驱动最高240 mA的输出电流。该器件内置多项安全特性，包括短路保护、过压保护和过温保护。利用这些特性，很容易实现安全、鲁棒的设计。此外，输入浪涌电流会受到集成式软启动及其受控输入至输出隔离的限制。

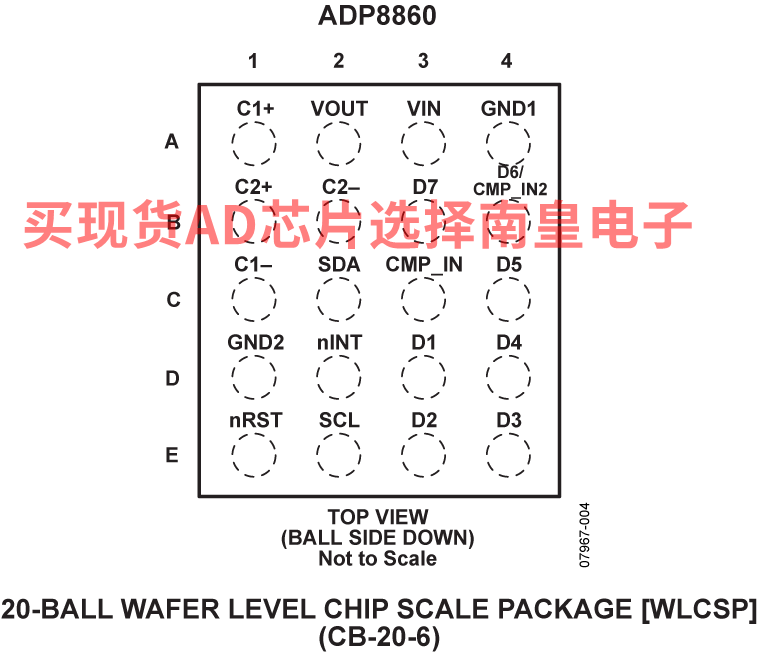

ADP8860提供两种封装类型：2 mm × 2.4 mm × 0.6 mm、紧凑型WLCSP封装（晶圆级芯片规模封装）或小型LFCSP封装（引脚架构芯片级封装）。

• 电荷泵提供1×、1.5×和2×自动增益选择，以实现高功效
• 最多两路内置比较器输入，支持可编程环境光检测模式
• 室外、办公室和黑暗模式，较大程度节省背光功耗
• 7个独立、可编程LED驱动器
• 6个驱动器提供30 mA（最大值）驱动电流
• 1个驱动器提供60 mA（最大值）驱动电流
• 可编程最大电流限制（128级）
• 待机模式功耗低于1 μA
• 渐变覆盖功能
• 所有编程均通过I2C兼容接口进行

• 16个可编程渐亮和渐暗时间选项
• 0.1秒至5.5秒
• 选择范围包括线性速率、平方速率和立方速率
• 专用复位引脚和内置上电复位(POR)
• 短路、过压和过温保护
• 内部软启动限制冲击电流
• 内部软启动限制冲击电流
• 工作电压低至VIN = 2.5 V，欠压闭锁(UVLO)设置在VIN = 2.0 V
• 小型晶圆级芯片规模封装(WLCSP)或引脚架构芯片级封装(LFCSP)

ADP8860ACBZ-R7，封装：20-Ball WLCSP (1.955m x 2.355mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.22（1000+个）

ADP8860ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.22（1000+个）

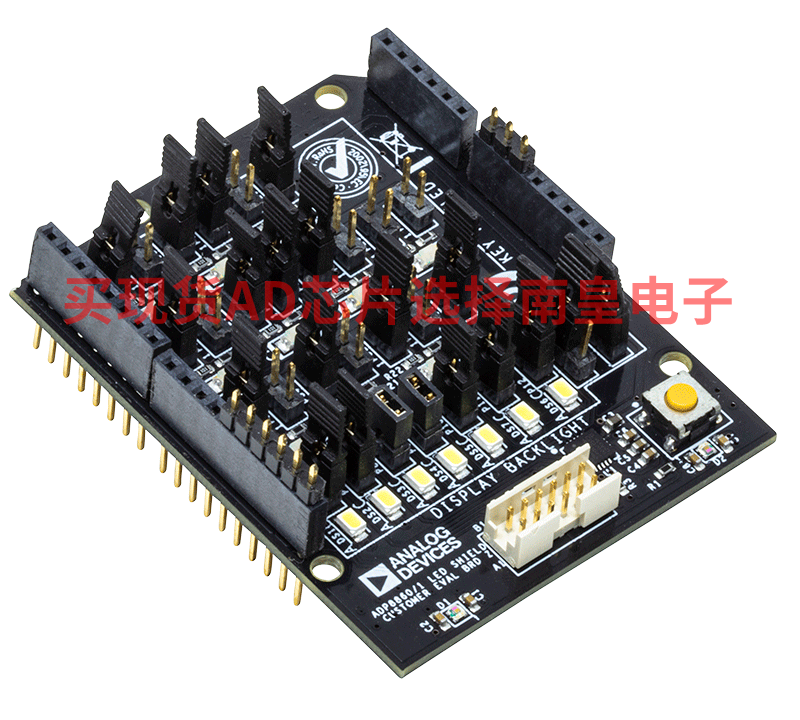

ADP8860SHIELD-EVALZ：评估具有I2C接口的ADP8860电荷泵、7通道智能发光二极管驱动器

ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ集成了发光二极管(LED)，可快速轻松地评估ADP8860和ADP8861。请注意，仅ADP8860SHIELD-EVALZ集成了双通道光强度传感器。ADP8860SHIELD-EVALZ和ADP8861SHIELD-EVALZ遵循常规Arduino扩展板的外形尺寸，以便与使用相同接口的微控制器板兼容。这些评估板还包含专用于I2C通信的独立接头。

ADP8860和ADP8861均为7通道LED驱动器，利用具有可选增益的电荷泵以实现最大效率。由任一器件驱动的LED的最大电流和渐亮/渐暗时间，均可以通过I2C接口编程。仅ADP8860具有可编程光强度阈值，可通过器件的I2C接口进行设置。每个通道可以处理高达30 mA（典型值）的电流，可处理60 mA（典型值）的第七通道除外。每个通道可以统一具有相同的渐亮和渐暗时间，或每个通道可以具有单独的渐亮和渐暗时间以提高灵活性。

有关ADP8860和ADP8861的完整详情，请参见ADP8860和ADP8861数据手册，使用这些评估板时应同时参考用户指南与数据手册。
