ADP7183是一款互补金属氧化物半导体(CMOS)、低压差(LDO)线性稳压器，采用-2.0 V至-5.5 V电源供电，最大输出电流为-300 mA。这款LDO稳压器适用于调节−0.5 V至−4.5 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高PSRR、低噪声特性，仅需一个4.7 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7183提供15种固定输出电压选项。现有库存提供下列电压版本：−0.5 V、−1.0 V、−1.2 V、−1.5 V、−1.8 V、−2.0 V、−2.5 V、−3.0 V和−3.3 V。根据特殊要求，还可提供下列电压版本：−0.8 V、−0.9 V、−1.3 V、−2.8 V、−4.2 V和−4.5 V。另外，还提供可调型号，可通过外部反馈分压器将输出电压范围调节为−0.5 V至−VIN + 0.5 V。

使能逻辑特性能够与正负逻辑电平接口，以实现较大灵活性。

ADP7183稳压器输出噪声电压为4 μV rms，并不受输出电压影响。ADP7183提供8引脚、2 mm x 2 mm LFCSP封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大-300 mA输出电流的薄型、小尺寸应用。

应用

• 适应噪声敏感应用：模数转换器(ADC)、数模转换器(DAC)、精密放大器
• 通信和基础设施
• 医疗和保健
• 工业与仪器仪表

• 输入电压范围：-2.0 V至-5.5 V
• 最大输出电流：?300 mA
• 固定输出电压选项：?0.5 V至?4.5 V
• 可调输出电压：?0.5 V至?VIN + 0.5 V
• 低输出噪声：4 μV rms（100 Hz至100 kHz）
• 噪声频谱密度：20 nV/√Hz（10 kHz到1 MHz）
• -300 mA负载下的电源抑制比(PSRR)：

  • 75 dB（典型值，10 kHz）
  • 62 dB（典型值，100 kHz）
  • 40 dB（典型值，1 MHz）
• 低压差：-130mV（典型值，-300 mA负载）
• 初始输出电压精度(VOUT)：±0.5%（IOUT = ?10 mA时）
• 在整个线路、负载与温度范围内的输出电压精度：±2.6%
• 工作电源电流(IGND)：-0.6 mA（典型值，空载）
• 低关断电流：?2 μA（典型值，VIN = ?5.5 V）
• 在4.7 μF陶瓷输入和输出电容下稳定工作
• 正负使能逻辑
• 限流和热过载保护
• 8引脚、2 mm × 2 mm LFCSP封装
• ADIsimPOWER电源稳压器设计工具支持

ADP7183ACPZN-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN0.5-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN1.0-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN1.2-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN1.5-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN1.8-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN2.0-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN2.5-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN3.0-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7183ACPZN3.3-R7，封装：8-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

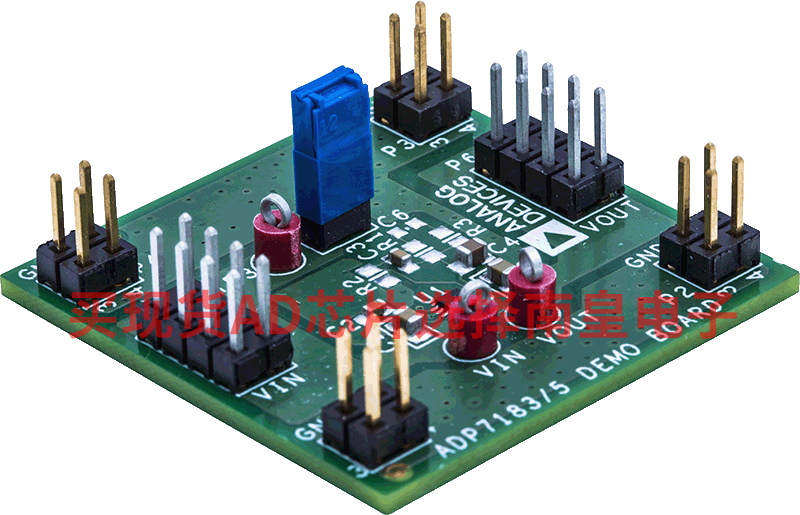

EVAL-ADP7183 / ADP7185：ADP7183评估板

ADP7183和ADP7185评估板用于演示ADP7183和ADP7185系列线性稳压器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调整、电压差以及接地电流进行简单的器件测量。

有关ADP7183和ADP7185线性稳压器的完整详情可参见ADP7183和ADP7185数据手册，使用这些评估板时必须同时参考用户指南UG-795与数据手册。
