ADP7182是一款CMOS、低压差(LDO)线性稳压器，采用-2.7 V至-28 V电源供电，最大输出电流为?200 mA。这款高输入电压LDO适用于调节-27 V至-1.2 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个2.2 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7182提供固定输出电压选项和可调输出型号，可通过外置反馈分压器，将输出电压调节至-1.22 V至−VIN + VDO。

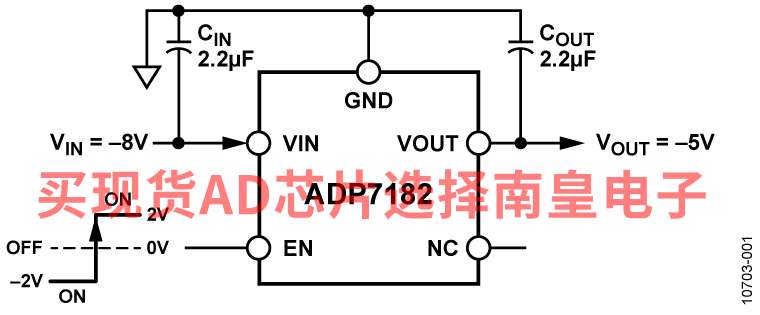

现有库存提供下列固定输出电压选项：−5 V (3 mm × 3 mm LFCSP)、−1.8 V、−2.5 V、−3 V、−5 V (TSOT)、−1.2 V、−1.5 V、−2.5 V、−5 V (2 mm × 2 mm LFCSP)。根据特殊要求，还可提供下列电压选项。

ADP7182稳压器输出噪声电压为18 μV rms，并不受输出电压影响。使能逻辑能够与正负逻辑电平接口，以实现最大灵活性。

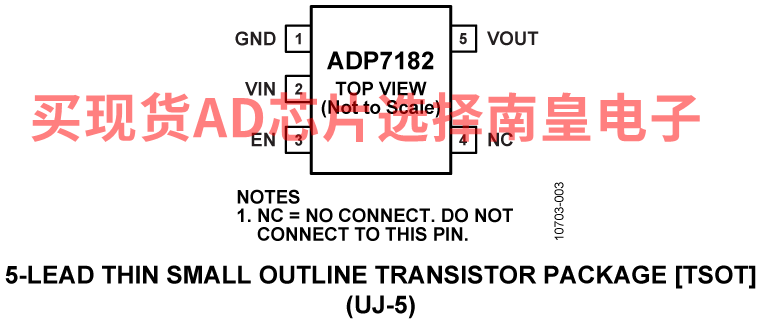

ADP7182采用5引脚TSOT和6/8引脚LFCSP封装，以实现薄型、小尺寸应用。

应用

• 适应噪声敏感应用
  • 模数转换器(ADC)和数模转换器(DAC)电路，精密放大器
• 通信和基础设施
• 医疗和保健
• 工业和仪器仪表

• 低噪声：18 μV rms
• 电源抑制比(PSRR)：66 dB（10 kHz，VOUT= −3 V）
• 正负使能逻辑
• 使用小型2.2μF陶瓷输出电容保持稳定
• 输入电压范围：-2.7 V至-28 V
• 最大输出电流：-200 mA
• 低压差：185 mV（在-200 mA负载下）
• 初始精度：±1%
• 线路、负载和温度范围内的精度
  • +2%最大值/−3%最小值
• 低静态电流，IGND= −650 μA（−200 mA负载）
• 低关断电流：−2 μA
• 可调输出电压范围：−1.22 V至−VIN+ VDO
• 限流和热过载保护
• 6/8引脚LFCSP和5引脚TSOT
• ADIsimPower工具支持

ADP7182ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7182ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.74（1000+个）

ADP7182ACPZN-1.2R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.55（1000+个）

ADP7182ACPZN-1.5R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.55（1000+个）

ADP7182ACPZN-2.5R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.55（1000+个）

ADP7182ACPZN-5.0R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.55（1000+个）

ADP7182ACPZN-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.55（1000+个）

ADP7182AUJZ-1.8-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.68（1000+个）

ADP7182AUJZ-2.5-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.68（1000+个）

ADP7182AUJZ-3.0-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.68（1000+个）

ADP7182AUJZ-5.0-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.68（1000+个）

ADP7182AUJZ-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.68（1000+个）

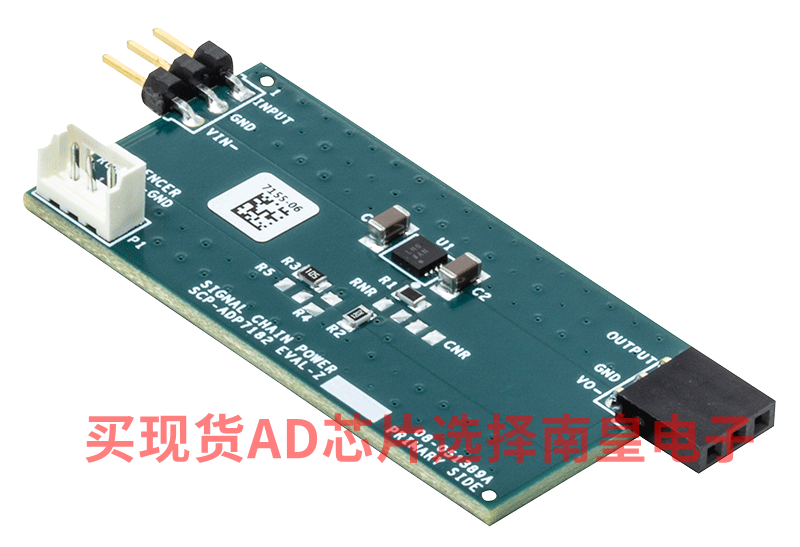

SCP-ADP7182-EVALZ：ADP7182 信号链评估板| 200mA 低噪声负 LDO

演示电路 SCP-ADP7182-EVALZ 是 –28V、-200mA 低压降（LDO）调节器，旨在噪声敏感电路中进行低噪声工作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 ADP7182 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP7182 数据手册。
