ADP7159是一款可调线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为2 A。1.2 V至3.3 V的输出电压范围取决于具体型号。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7159有四个型号，根据输入和输出电压来优化功耗和PSRR性能。

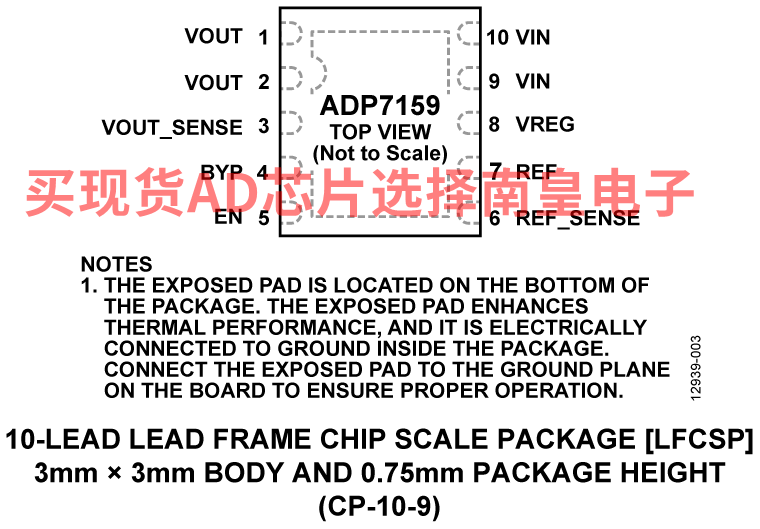

ADP7159稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。ADP7159提供10引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大2 A输出电流的薄型、小尺寸应用。

应用

• 适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
• 通信和基础设施
• 回程线路和微波链路

• 输入电压范围：2.3 V至5.5 V
• 可调输出电压范围：1.2 V至3.3 V
• 最大负载电流：2 A
• 低噪声
• 100 Hz到100 kHz总积分噪声：0.9 µV rms
• 10 Hz到100 kHz总积分噪声：1.6 µV rms
• 噪声频谱密度： 1.7 nV√Hz （10 kHz到1 MHz）
• 电源抑制比(PSRR)
• 68 dB（1 kHz至100 kHz）
• 45 dB（1 MHz时）
• 电压差：200 mV（典型值，VOUT = 3.3 V，IOUT = 2 A）
• 初始精度：±0.6%至 ILOAD = 10 mA
• 在整个线路、负载与温度范围内的精度：±1.5%
• 欲了解更多特性，请参考数据手册

ADP7159ACPZ-01-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7159ACPZ-02-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7159ACPZ-03-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7159ACPZ-04-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7159ARDZ-01-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7159ARDZ-02-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7159ARDZ-03-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7159ARDZ-04-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

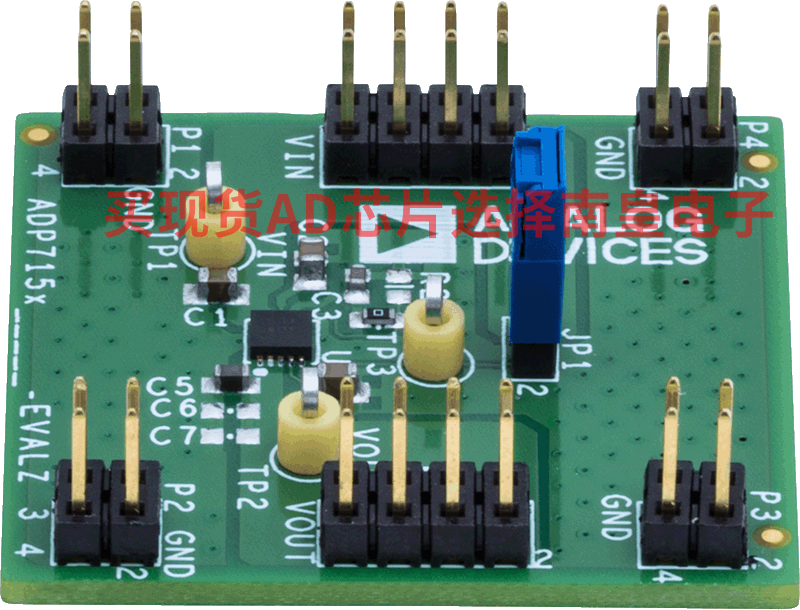

EVAL-ADP7159：ADP7159评估板

ADP7159CP-04-EVALZ和ADP7159RD-04-EVALZ评估板均展示了超低噪声、2 A、可调输出、射频(RF)线性稳压器ADP7159的工作原理和功能。

使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

超低噪声、2 A、可调输出、射频(RF)线性稳压器ADP7159的完整技术规格参见ADI公司的ADP7159数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-811。
