ADP7158的基本参数

制造厂商：AD
产品类别：LDO 线性稳压器
技术类目：正线性稳压器(LDO)
功能描述：2 A、超低噪声、高PSRR、固定输出、RF线性稳压器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADP7158的产品详情：

ADP7158是一款线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为2 A。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7158提供16路标准输出电压。现有库存提供下列电压版本：1.2 V、1.8 V、2.0 V、2.5 V、2.8 V、3.0 V和3.3 V。根据特殊要求，还可提供下列电压版本：1.3 V、1.5 V、1.6 V、2.2 V、2.6 V、2.7 V、2.9 V、3.1V和3.2 V。

ADP7158稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。ADP7158提供10引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大2 A输出电流的薄型、小尺寸应用。

应用

适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
通信和基础设施
回程线路和微波链路

ADP7158的优势和特点：

输入电压范围：2.3 V至5.5 V
可提供1.2 V至3.3 V的16路标准电压
最大负载电流：2 A
低噪声

100 Hz到100 kHz总积分噪声：0.9 μV rms
10 Hz到100 kHz总积分噪声：1.6 μV rms

噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
电源抑制比(PSRR)

70 dB（1 kHz至100 kHz）；50 dB (1 MHz)，VOUT = 3.3 V，VIN = 4.0 V

电压差：200 mV（典型值，IOUT = 2 A，VOUT = 3.3 V）
初始精度：±0.6%（ILOAD = 10 mA时）
在整个线路、负载与温度范围内的精度：±1.5%
静态电流：IGND = 4.0 mA（空载），9.0 mA (2 A)
低关断电流：0.2 μA
使用10 μF陶瓷输出电容保持稳定
10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
精密使能
ADIsimPower工具支持

ADP7158具体的完整产品型号参数及价格（美元）：

ADP7158ACPZ-1.2-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-1.8-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-2.0-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-2.5-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-2.8-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-3.0-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ACPZ-3.3-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.38（100-499个）；3.66（1000+个）

ADP7158ARDZ-1.2-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-1.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-2.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-2.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-2.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-3.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158ARDZ-3.3-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.02（100-499个）；3.36（1000+个）

ADP7158的评估套件：

EVAL-ADP7158：ADP7158评估板

ADP7158CP-3.3EVALZ评估板展示了超低噪声、2 A、固定输出、射频(RF)线性稳压器ADP7158的工作原理和功能。

使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

超低噪声、2 A、线性稳压器ADP7158的完整技术规格参见ADI公司的ADP7158数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-794。

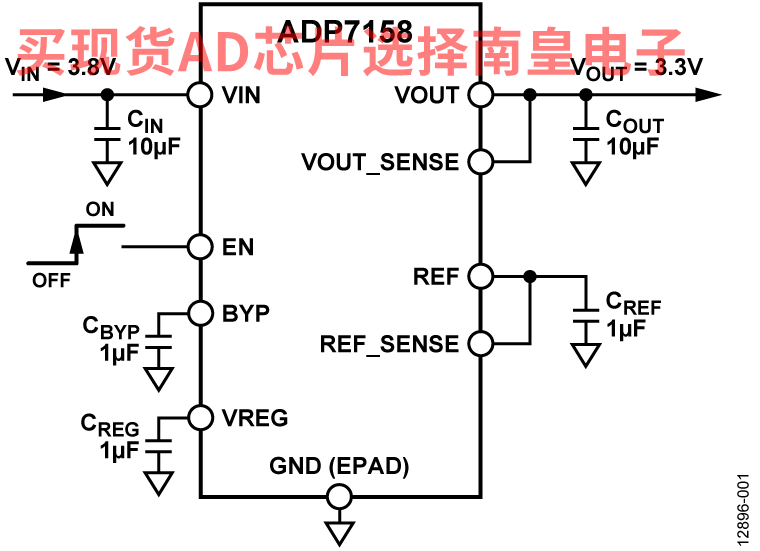

ADP7158的电路图解：
