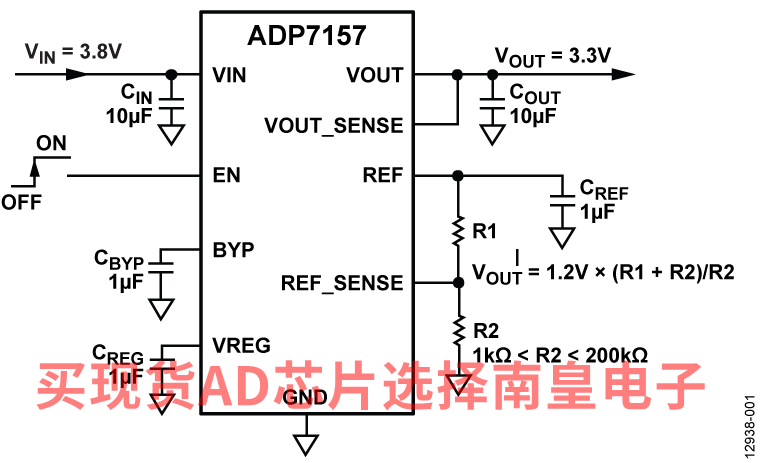

ADP7157是一款可调线性稳压器，采用2.3 V至5.5 V电源供电，最大输出电流为1.2 A。1.2 V至3.3 V的输出电压范围取决于具体型号。该器件采用先进的专有架构，提供高电源抑制和超低噪声特性，仅需一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

ADP7157有四个型号，根据输入和输出电压来优化功耗和PSRR性能。

ADP7157稳压器的典型输出噪声为0.9 μV rms（100 Hz至100 kHz），10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。ADP7157 提供10引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大1.2 A输出电流的薄型、小尺寸应用。

应用

• 适应噪声敏感应用：锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
• 通信和基础设施
• 回程线路和微波链路

• 输入电压范围：2.3 V至5.5 V
• 可调输出电压范围(VOUT)：1.2 V至3.3 V
• 最大负载电流：1.2 A
• 低噪声
  • 100 Hz到100 kHz输出噪声：0.9 μV rms（典型值）
  • 10 Hz到100 kHz输出噪声：1.6 μV rms（典型值）
• 噪声频谱密度：1.7 nV/√Hz（10 kHz到1 MHz）
• 电源抑制比(PSRR)
  • 82 dB（1 kHz至100 kHz）
  • 55 dB（1 MHz）
• 电压差：120 mV（典型值，IOUT = 1.2 A，VOUT = 3.3 V）
• 初始精度：±0.6%（ILOAD = 10 mA时）
• 在整个线路、负载与温度范围内的精度：±1.5%
• 工作电源电流(IGND)
  • 4.0 mA（典型值，0 μA）
  • 7.0 mA（典型值，1.2 A）
• 低关断电流：0.2 μA（典型值）
• 使用10 μF陶瓷输出电容保持稳定

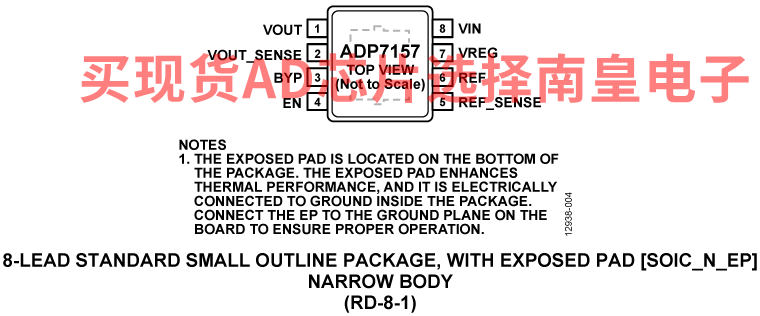

• 10引脚3 mm x 3 mm LFCSP和8引脚SOIC封装
• 精密使能
• ADIsimPower工具支持

ADP7157ACPZ-01-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.91（100-499个）；3.23（1000+个）

ADP7157ACPZ-02-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.91（100-499个）；3.23（1000+个）

ADP7157ACPZ-03-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.91（100-499个）；3.23（1000+个）

ADP7157ACPZ-04-R7，封装：10-Lead LFCSP (3mm x 3mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：3.91（100-499个）；3.23（1000+个）

ADP7157ARDZ-01-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.96（1000+个）

ADP7157ARDZ-02-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.96（1000+个）

ADP7157ARDZ-03-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.96（1000+个）

ADP7157ARDZ-04-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.59（100-499个）；2.96（1000+个）

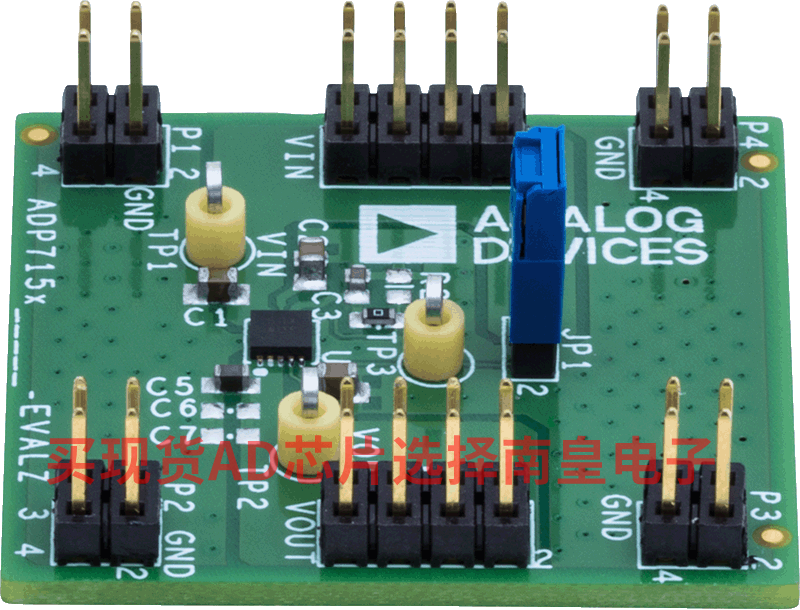

EVAL-ADP7157：ADP7157评估板

ADP7157CP-04-EVALZ评估板展示了超低噪声、1.2 A、可调输出、射频(RF)线性稳压器ADP7157的工作原理和功能。

使用单电压电源、负载电阻、电压表或电流表，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

超低噪声、1.2 A、可调输出、射频(RF)线性稳压器ADP7157的完整技术规格参见ADI公司的ADP7157数据手册。使用评估板时，应同时参阅数据手册和用户指南UG-810。
