ADP7102是一款CMOS、低压差线性调节器，采用3.3 V至20 V电源供电，最大输出电流为300 mA。这款高输入电压LDO适用于调节19 V至1.22 V供电的高性能模拟和混合信号电路。该器件采用先进的专有架构，提供高电源抑制、低噪声特性，仅需一个1 μF小型陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。

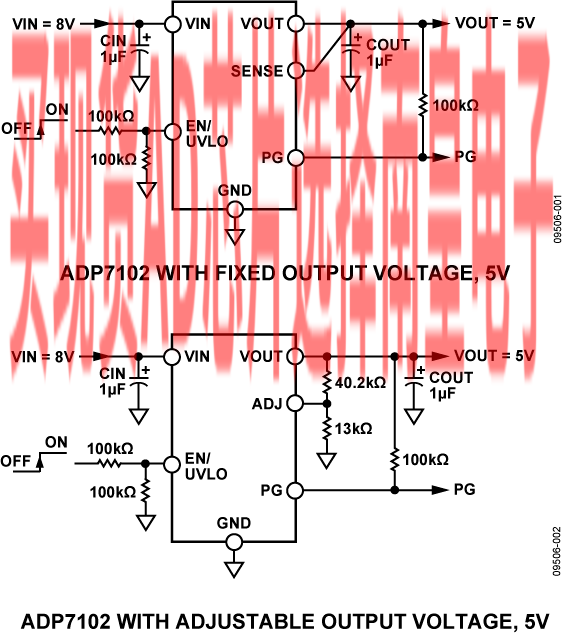

ADP7102提供7个固定输出电压选项和可调输出型号，可通过外置反馈分压器，将输出电压调节至 1.22 V 至 VIN ? VDO。

ADP7102输出噪声电压为15 μV rms，并不受输出电压影响。这些器件具有一个“电源良好”数字输出引脚，允许电源系统监控器检查输出电压是否正常。用户可编程精密欠压闭锁功能方便控制多个电源的时序。

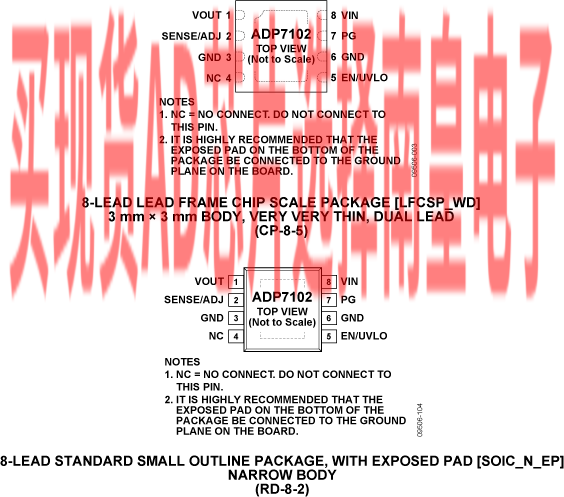

ADP7102提供8引脚3 mm × 3 mm LFCSP和8引脚SOIC两种封装。LFCSP不仅提供一种超紧凑的解决方案，而且散热性能出色，在小尺寸薄型电路板空间中满足高达300 mA输出电流的应用需求。

应用

• 适应噪声敏感应用：
  ADC, DACADC、DAC电路、精密放大器、高频振荡器、时钟和PLL
• 通信和基础设施
• 医疗和保健
• 工业与仪器仪表

• 输入电压范围：
  3.3 V 至 20 V
• 最大输出电流
  300 mA
• 低噪声：15 μV rms（固定输出型）
• PSRR性能：60 dB (10 kHz，VOUT = 3.3 V)

• 反向电流保护
• 低压差：
  200 mV（300 mA负载）
• 初始精度： ±0.8%
• 欲了解更多特性，请参考数据手册

ADP7102ACPZ-1.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.47（1000+个）

ADP7102ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ACPZ-2.5-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ACPZ-3.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ACPZ-5.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ACPZ-9.0-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.47（1000+个）

ADP7102ACPZ-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.61（1000+个）

ADP7102ARDZ-1.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-1.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-2.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-3.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-3.3-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-5.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-9.0-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

ADP7102ARDZ-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.69（1000+个）

EVAL-ADP7102：ADP7102 评估板

该产品拥有特定电压的单独评估板，还包括一些特定的特性以及RedyKitTM。 RedyKit提供两种装配完善且经过测试的评估板，以及适用于IC调节器的全套产品（电压）选项，可以简化产品评估。 套件中所有IC选项均分类存放，每个抗静电拉链袋上都清楚地印着ADI产品型号。

使用单个电压源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

文档 查看全部 (10) 数据手册 (2) 应用笔记 (5) 用户手册 (3) 数据手册 (2) PDF 796 kB ADP7102: 20 V, 300 mA, Low Noise, CMOS LDO Data Sheet (Rev. E) PDF 796 kB ADP7102: 20 V、300 mA低噪声CMOS LDO数据手册 (Rev. A) 应用笔记 (5) PDF 161.86 K AN-1524: USB-Based Temperature Monitor Using the ADuC7061 Precision Analog Microcontroller and an External RTD (Rev. 0) PDF 593.87 K AN-1329：面向可调低压差稳压器的降噪网络 (Rev. 0) PDF 486.76 K AN-1329: Noise Reduction Network for Adjustable Low Dropout Regulators (Rev. 0) PDF 522.41 K AN-1316: 利用反激、 SEPIC 和 ?uk 组合为 IGBT 电机驱动产生多个隔离偏置轨 (Rev. 0) PDF 522.41 K AN-1316: Generating Multiple Isolated Bias Rails for IGBT Motor Drives with Flyback, SEPIC, and ?uk Combination (Rev. 0) 用户手册 (3) PDF 306 kB UG-582: Evaluating the EVAL-CN0290-SDPZ PDF 538 kB UG-264: RedyKits for the ADP7102 Low Dropout (LDO) Linear Regulator PDF 532 kB UG-218: User Guide for the ADP7102/ADP7104 Evaluation Board 工具及仿真模型 LTspice

LTspice是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

下载 LTspice 文档 LTspice中提供以下器件型号： ADP7102 ADP7102-1.5 ADP7102-1.8 ADP7102-2.5 ADP7102-3.0 ADP7102-3.3 ADP7102-5.0 ADP7102-9.0 设计工具 ADI Linear Regulator Design Tool and Parametric Search

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
