ADP5587 是一款 I/O 端口扩展器和键盘矩阵，适用于需要大型键盘矩阵和扩展 I/O 线路的 QWERTY 型电话。I/O 扩展器 IC 可以在移动平台中解决主处理器 GPIO 数量有限的问题。

ADP5587 采用 2 mm × 2 mm 小型封装，具有足够的能力处理所有按键扫描和解码工作，并通过 I2C 接口和中断来标记处理器的按键按下和松开操作。ADP5587 使主微处理器无需监控键盘，从而将电流消耗降至较低，并增加了处理器带宽。ADP5587 还配有缓冲器/FIFO 和按键事件计数器，借助溢出换行和中断功能，可处理和跟踪多达 10 个未处理的按键或 GPI 事件。

ADP5587 具有键盘锁功能，可以选择在按键按下和松开时触发或不触发中断。与主处理器的所有通信均使用一条中断线路和两条与 I2C 兼容的接口线路完成。ADP5587 可配置为最多 8 行 × 10 列的键盘矩阵（最多 80 个按键）。

当 ADP5587 用于较小的键盘矩阵时，可以将未使用的行和列引脚重新配置为通用输入或输出。R0 至 R7 表示矩阵的行引脚，而 C0 至 C9 表示列引脚。上电时，所有行和列均默认为 GPI，并且必须将它们编程为键盘矩阵的一部分或编程为 GPO。

LFCSP 封装提供了两个 I2C 地址选项，旨在减少端口争用几率，并允许最多两个 ADP5587 IC 在同一 I2C 总线上运行（请参阅订购指南）。

• 专为需要大型键盘矩阵的 QWERTY 型电话而设计的键盘和 I/O 端口扩展器

• 18-GPIO 端口扩展器或 10 × 8 键盘矩阵
• GPIO 可配置为 GPI、GPO 和键盘行或列
• 具有自动递增功能的 I2C 接口
• 1.65 V 至 3.6 V 工作电压
• 键盘锁功能
• 开漏中断输出
• 按键按下和按键松开中断
• 支持电平可编程性的 GPI 中断
• 可编程的上拉电阻

• 带有溢出中断的按键事件计数器
• 在复位线路和 GPI 上具有 275 μs 去抖动
• 1 μA 的典型空闲电流
• 55 μA 的典型轮询电流
• 4 mm × 4 mm LFCSP 封装

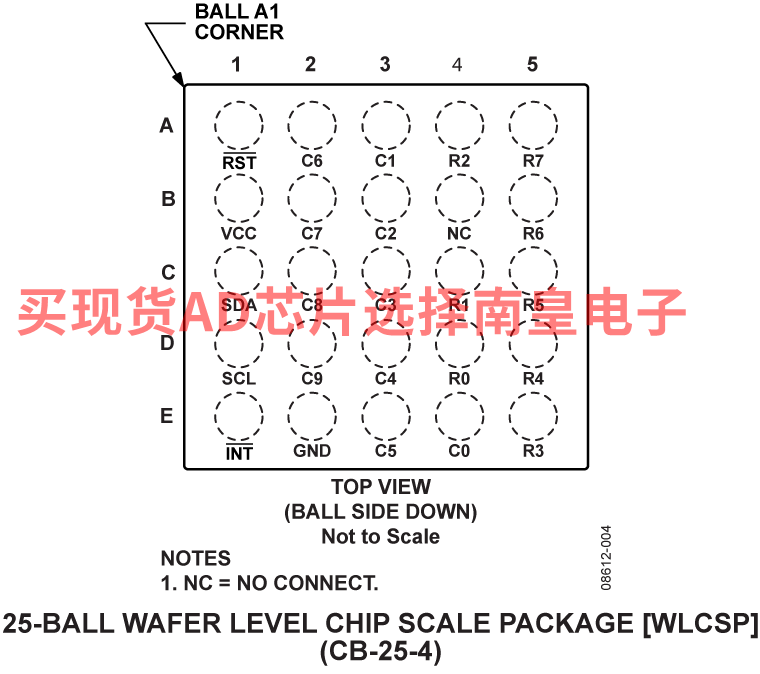

• 间距为 0.4 mm 的小型 2 mm x 2 mm WLCSP 封装
• LFCSP 封装可使用多个 I2C 地址，允许在同一总线上有多个端口扩展器

ADP5587ACBZ-R7，封装：25 Ball WLCSP，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.19（1000+个）

ADP5587ACPZ-1-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.19（1000+个）

ADP5587ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：1.19（1000+个）

EVAL-ADP5587：ADP5587 评估板

本页提供此产品的评估板文档和订购信息。
