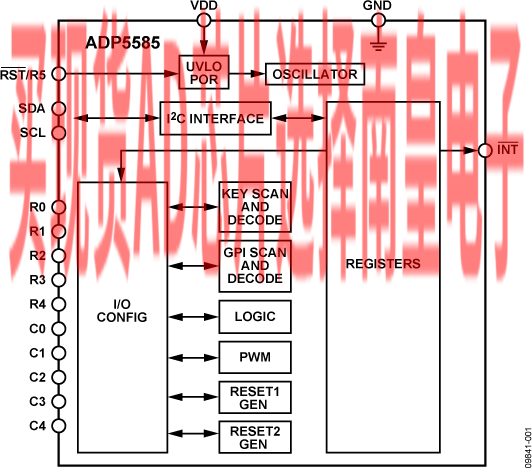

ADP5585是一款10I/O端口扩展器，内置键盘矩阵解码器、可编程逻辑、复位发生器和PWM发生器。I/O扩展器IC适用于便携式设备（手机、遥控器和相机）及非便携式应用（医疗保健、工业和仪器仪表），可用来增加处理器可用的I/O数量，或者通过接口连接器减少前面板设计所需的I/O数量。

ADP5585处理所有按键扫描和解码，并通过一条中断线通知主处理器有新的按键事件发生。GPI变化和逻辑变化也可以通过FIFO记录为事件，从而无需监控不同的寄存器来判断事件变化。ADP5585配有一个FIFO，它最多可以存储16个事件。处理器可以通过I2C兼容型接口回读事件。

ADP5585使主处理器不必监控键盘，从而降低功耗和/或提高处理器带宽，以便执行其它功能。

可编程逻辑功能支持将常用逻辑要求集成为GPIO扩展器的一部分，从而节省电路板面积和成本。

应用

要求键盘输入和I/O扩展功能的设备

• 16单元FIFO用于记录事件
• 10个可配置I/O
• 键盘解码，支持的最大矩阵为5x5，提供一个11 GPIO (5x6)选项
• 按键/释放中断
• GPIO功能
• GPI支持可选的中断级
• 100k/300k上拉

• 300k下拉
• GPO支持推挽或开漏输出
• 可编程逻辑模块
• PWM发生器
  -内部生成PWM
  - 外部PWM，内置PWM AND函数
• 复位发生器
• I2C 接口支持增强快速模式(Fm+)，频率最高可达1 MHZ
• 开漏中断输出
• 16引脚WLCSP

ADP5585ACBZ-00-R7，封装：16-Ball WLCSP (1.59mm x 1.59mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACBZ-01-R7，封装：16-Ball WLCSP (1.59mm x 1.59mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACBZ-02-R7，封装：16-Ball WLCSP (1.59mm x 1.59mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACBZ-04-R7，封装：16-Ball WLCSP (1.59mm x 1.59mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACPZ-00-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACPZ-01-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

ADP5585ACPZ-03-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：0.9（1000+个）

EVAL-ADP5585：ADP5585 评估板

本页提供此产品的评估板文档和订购信息。
