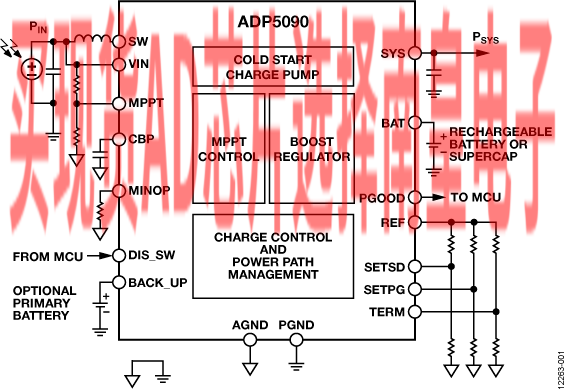

ADP5090是一款集成式升压调节器，可转换PV电池或TEG的直流电源。该器件可对储能元件（如可充电锂离子电池、薄膜电池、超级电容和传统电容）进行充电，并对小型电子设备和无电池系统上电。

ADP5090提供有限采集能量（从16 µW到200 mW范围）的高效转换，工作损耗为亚µW级别。利用内部冷启动电路，调节器可在低至380 mV的输入电压下启动。冷启动后，调节器便可在80 mV至3.3 V的输入电压范围内正常工作。

通过检测VIN引脚上的输入电压，控制环路可将输入电压纹波限定在固定范围内，从而保持稳定的DC-DC升压转换。VIN OCV检测和输入电压的可编程调节点允许较大限度地提取PV电池或TEG采集器的能量。可编程最低工作阈值(MINOP)可在低光照条件下实现升压关断。此外，DIS_SW引脚还能暂时关断升压调节器，并且对RF传输友好。

ADP5090的充电控制功能保护可重复充电储能器，实现方法是通过可编程充电截止电压和放电关断电压监控电池电压。此外，可编程PGOOD标志监控SYS电压。

可选原电池可通过集成式电源路径管理控制模块连接和管理，该模块自动开关来自能量采集器、可重复充电电池和原电池的电源。

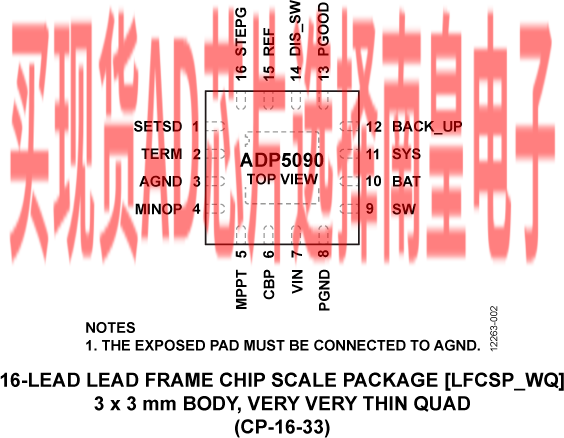

ADP5090采用16引脚、3 mm × 3 mm LFCSP封装，额定结温范围为−40°C至+125°C。

应用

• 光伏(PV)电池能量采集
• TEG能量采集
• 由太阳能电池板供电的电池调节器
• 工业监控
• 自供电式无线传感器设备
• 具有能量采集功能的便携式和可穿戴式设备

• 迟滞控制器可实现优质的超轻负载效率
• 320 nA超低静态电流(CBP ≥ MINOP)
• 260 nA超低静态电流(CBP < MINOP)
• 输入电压范围：80 mV至3.3 V
• 通过电荷泵实现380 mV（典型值）冷启动
• MPPT开路电压(OCV)检测
• 针对光伏(PV)或热电发生器(TEG)能量源的可编程MPPT比
• MINOP引脚可编程关断点

• 可编程电压监控器（2.2 V至5.2 V）支持充电并防止过度充电或过度放电
• 针对连接BACK_UP引脚的可选备用原电池提供电源路径管理

• 通过微控制器(MCU)进行通信的暂时关断升压调节器

ADP5090ACPZ-1-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.39（1000+个）

ADP5090ACPZ-2-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.39（1000+个）

EVAL-ADP5090-2：ADP5090-2 评估板

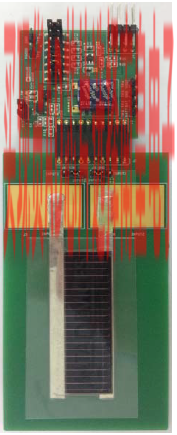

ADP5090演示平台是一种用于能量采集的即插即用评估板(ADP5090-2-EVALZ)。该演示平台包括光伏(PV)板和所有电源管理功能，支持通过能量采集为器件供电。基于Alta Device PV电池或IXYS Corporation PV电池，以及ADP5090能量采集电源管理IC而构建。

ADP5090演示平台将光能转换为电能。PV板将光能转换为0.8 V电能。ADP5090将输入电压从0.8 V升至3.5 V，并将能量存储在超级电容中。

此外，集成板上压差(LDO)调节器，以低于超级电容中的3.5 V存储电压的供电电压为负载供电。Alta Device PV电池是一种基于砷化镓的采光电池。PV电池针对室内环境进行了优化，通常勒克斯水平为200至1000勒克斯。

ADP5090是一款超低功耗的同步升压DC-DC调节器。输入电压为0.38 V至3.3 V，集成功率开关、同步整流器和电池管理功能，可实现高效率解决方案。该演示平台可轻松评估该器件。

有关ADP5090器件的详细信息，请参考ADP5090数据手册，使用ADP5090-2-EVALZ时应同时参阅该数据手册。

该演示平台系统也直接插入ADI WSN演示平台中。

本用户指南描述如何设置ADP5090-2-EVALZ板和使用它为负载供电。
