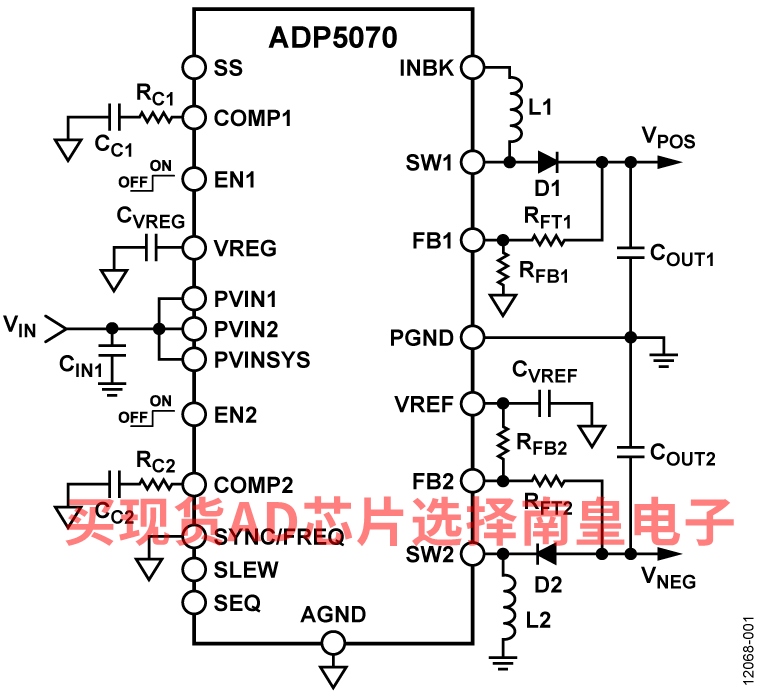

ADP5070是一款双通道高性能DC-DC稳压器，可产生独立调节的正供电轨和负供电轨。

2.85 V至15 V的输入电压范围支持各种应用。 两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压，以及低至输入电压以下−39 V的负输出电压。

ADP5070的引脚选择工作开关频率为1.2 MHz/2.4 MHz。 ADP5070可与外部振荡器在1.0 MHz至2.6 MHz范围内同步，从而轻松滤除敏感应用中的噪声。 两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路，从而减少电磁干扰(EMI)。

灵活的启动时序提供手动使能、同步模式、正电源优先和负电源优先选项。

ADP5070内置内部固定或电阻可编程软启动定时器，可防止上电时产生浪涌电流。 关断期间，两个稳压器完全断开输入电源负载，实现真正的关断。

ADP5070的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。

ADP5070采用20引脚LFCSP封装，额定结温范围为−40°C至+125°C。

应用

• 双极性放大器、ADC、DAC和多路复用器
• 电荷耦合器件(CCD)偏置电源
• 光模块电源
• RF PA偏置

• 宽输入电源电压范围：2.85 V至15 V
• 产生调节良好的独立电阻可编程VPOS和VNEG输出
• 升压调节器产生VPOS输出
  • 可调正输出至39 V
  • 集成1.0 A主开关
  • 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
• 反相稳压器产生VNEG输出
  • 可调负输出至VIN ? 39 V
  • 集成0.6 A主开关
• 正输出和负输出均能真正关断
• 1.2 MHz/2.4 MHz开关频率，可选外部频率同步范围为1.0 MHz至2.6 MHz
• 电阻可编程软启动定时器
• 压摆率控制，降低系统噪声
• 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先
• 错相工作
• UVLO、OCP、OVP和TSD保护

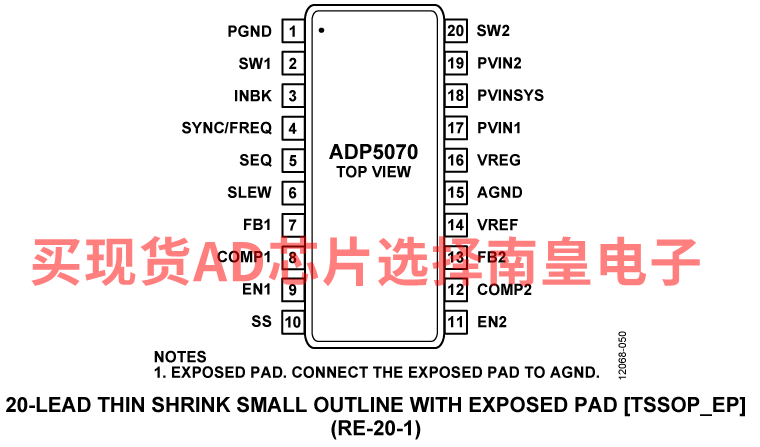

• 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
• 结温范围：-40°C至+125°C
• ADIsimPower工具集支持

ADP5070ACPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：2.36（100-499个）；2.19（1000+个）

ADP5070ACPZ-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.36（100-499个）；2.19（1000+个）

ADP5070AREZ，封装：20-Lead TSSOP (4.4mm x 6.5mm w/ EP)，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：2.96（100-499个）；2.74（1000+个）

ADP5070AREZ-R7，封装：20-Lead TSSOP (4.4mm x 6.5mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：2.96（100-499个）；2.74（1000+个）

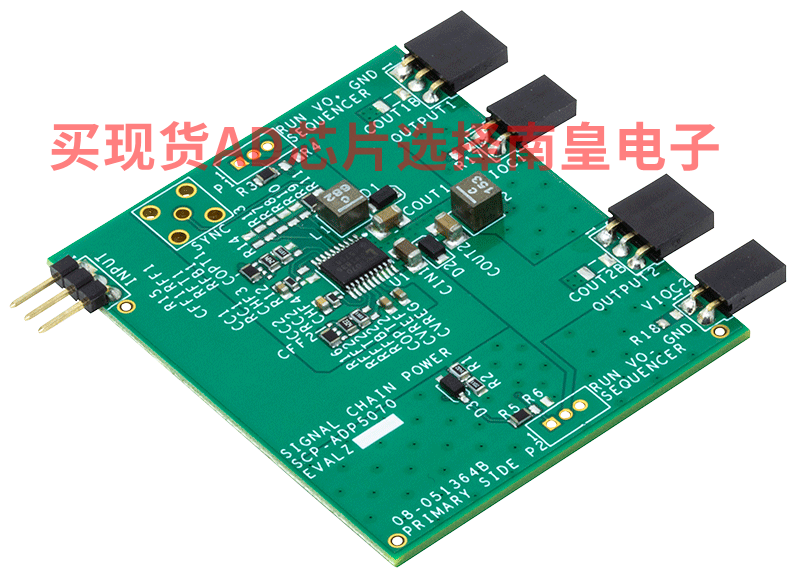

SCP-ADP5070-EVALZ：ADP5070 信号链评估板 | 双升压/反相转换器

演示电路 SCP-ADP5070-EVALZ 是双输出 DC-DC 转换器，旨在产生双极性调节电压，为多个信号链供电。正调节器提供 15V/1A 的输出，而负调节器提供 –15V/300mA 输出。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ SCP-OUTPUT-EVALZ SCP-1X5BKOUT-EVALZ SCP-THRUBRD-EVALZ SCP-FILTER-EVALZ SCP-1X2BKOUT-EVALZ SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 ADP5070 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP5070 数据手册。

---

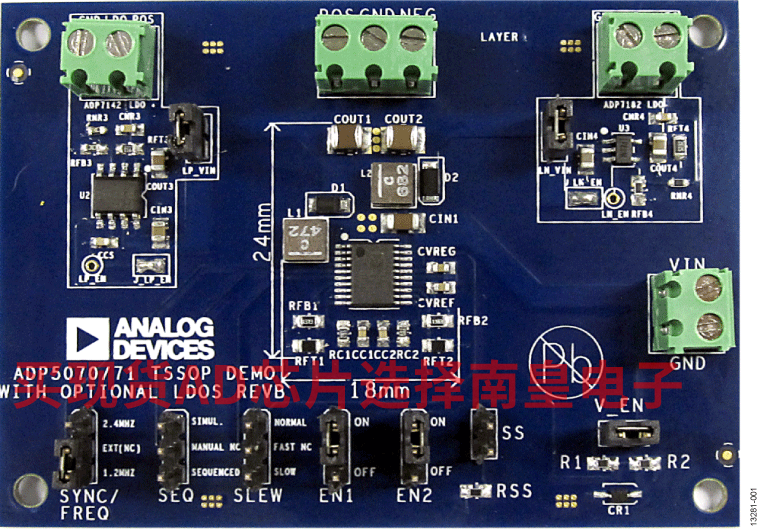

EVAL-ADP5070：ADP5070/ADP5071 评估板

ADP5070CP-EVALZ和ADP5071CP-EVALZ评估板分别用于演示DC-DC转换器ADP5070和ADP5071的功能。

利用该板可评估简单的器件测量结果，例如电压调整率、负载调整率和效率， 以及演示器件特性，包括可选工作频率、软启动、时序和压摆率控制。 作为选配件，评估板上还可以提供ADP7142和ADP7182 LDO以增强低噪声输出。

更多有关DC-DC转换器的详情，请参阅 ADP5070 和 ADP5071 数据手册。 欲了解有关LDO的更多信息，请参阅 ADP7142 和 ADP7182数据手册。

所需其它设备
直流电源
测量电压和电流的万用表
电子或阻性负载

评估套件内容
ADP5070CP-EVALZ或ADP5071CP-EVALZ评估板
