ADP5065充电器完全符合USB 2.0、USB 3.0和USB电池充电规格1.1，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5065的输入电压范围为4 V至5.5 V，最高可耐受20 V电压。这缓解了断开或连接时的USB总线尖峰问题。

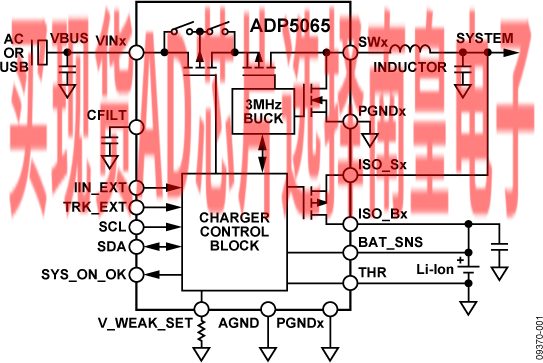

ADP5065ADP5065在DCDC充电器输出和电池间集成了内部FET。这一设计可提供“电池隔离”，使系统可在“电池无电”或“无电池”情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5065可设置为应用正确的电流限值，实现较佳充电和USB合规性。USB充电器可在所有USB兼容电源下正常工作，例如墙壁充电器、主机充电器、集线器充电器、标准主机和集线器。

封装和外部元件

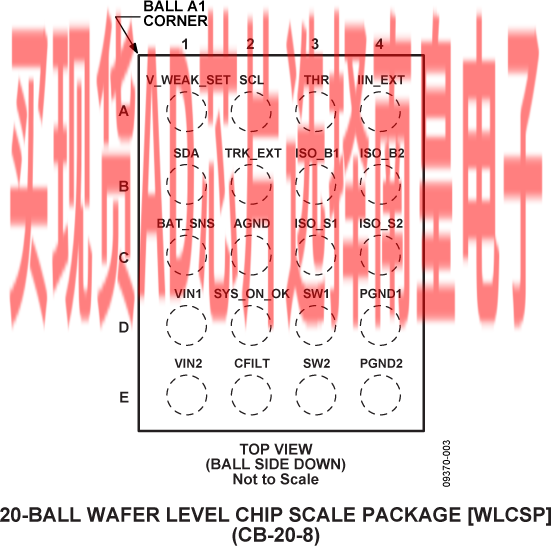

ADP5065采用尺寸极小的薄型WLCSP-20（0.5 mm间距）封装。

总体解决方案仅需要5个小尺寸、薄型外部元件，包括4个陶瓷电容（其中一个是电池滤波器电容）、1个多层电感和1个可选的“电池无电状况”默认设置电阻。

这样，PCB面积极小，可为USB电池充电和供电轨应用提供整合和高性能的解决方案。

应用

• 数码相机
• 数码摄像机
• 单个锂离子电池便携式设备
• PDA、音频设备、GPS设备
• 移动电话

• 3 MHz开关模式充电器
• 专用充电器，提供1.25 A充电电流
• 500mA USB主机，提供最高680 mA的充电电流
• 输入电压范围：4.0 V至5.5 V
• 可耐受的输入电压：-0.5 V至+20 V (USB VBUS)

• 符合15kV ESD IEC标准的VIN引脚(USB VBUS)
• 电池与充电器输出间的“电池无电隔离”FET提供电池隔离，系统可在“电池无电”状况下工作
• 电池热敏电阻输入，一旦电池温度超过限值充电器便自动关断
• 符合“JEITA”锂离子电池充电温度规格
• “SYS_EN_OK”标志，即延迟系统开启，直至电池达到需要的最低电平，在最低电池电压和/或最低电池充电电平要求下可保证系统启动
• 通过C/20、C/10和特定电平选择实现EOC编程

ADP5065ACBZ-1-R7，封装：20-Ball WLCSP (2.71mm x 2.04mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.53（1000+个）

EVAL-ADP5065：ADP5065 Evaluation Board

The ADP5065 charger evaluation system is composed of an evaluation board and an USB-to-IIC converter dongle. All evaluation board functions and circuits are controlled via one I2C bus connector. The I2C bus interfaces to the ADP5065 directly, and the digital input/output signals are controlled through an on-board input/output expander circuit for the I2C bus. The evaluation board also features a 3.4 V regulator for VDDIO generation. The board contains jumpers and numerous test points for easy evaluation.

Full performance details are provided in the ADP5065 data sheet, which is available at www.analog.com. The ADP5065 data sheet should be consulted in conjunction with this user guide.
