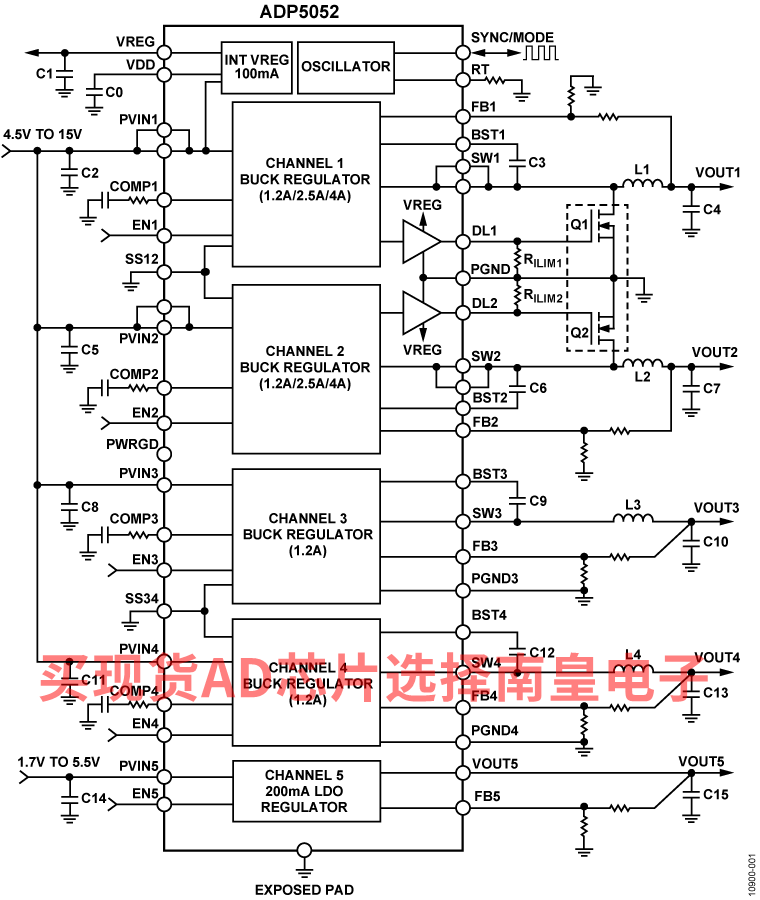

ADP5052在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个200 mA低压差(LDO)调节器，可满足严苛的性能和电路板空间要求。器件可直接连接高达15 V的输入电压，无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。外部NFET可用于低端功率器件，以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。以并联配置方式组合通道1和通道2可提供高达8 A的单路输出电流。

通道3和通道4同时集成高端和低端MOSFET，以提供1.2 A输出电流。

ADP5052的开关频率可编程或同步至外部时钟。ADP5052的每个通道均集成一个精密使能引脚，可方便地设置上电时序或改变可调节UVLO阈值。

ADP5052集成通用LDO调节器，具有低静态电流和低压差特性，提供高达200 mA的输出电流。

应用

• 小型蜂窝基站
• FPGA和处理器应用
• 安防和监控
• 医疗应用

• 宽输入电压范围：4.5 V至15 Vs
• 输出精度：±1.5%（整个温度范围内）
• 可调开关频率范围：250 kHz至1.4 MHz
• 通过工厂熔丝提供可调/固定输出选项
• 功率调节
  • 通道1和通道2：可编程1.2 A/2.5 A/4 A同步降压调节器，集成低端FET驱动器
  • 通道3和通道4：1.2 A同步降压调节器
  • 通道5：200 mA低压差(LDO)调节器
  • 针对小负载要求，5.1 V LDO电源能始终处于激活状态
• 单通道8 A输出（通道1和通道2并联使用）
• 精密使能，0.8 V精确阈值
• 有源输出放电开关
• FPWM或自动PWM/PSM模式选择
• 频率同步输入或输出
• 针对OVP/OCP故障提供可选的闩锁保护
• 所选通道的电源良好指示
• UVLO、OCP和TSD保护

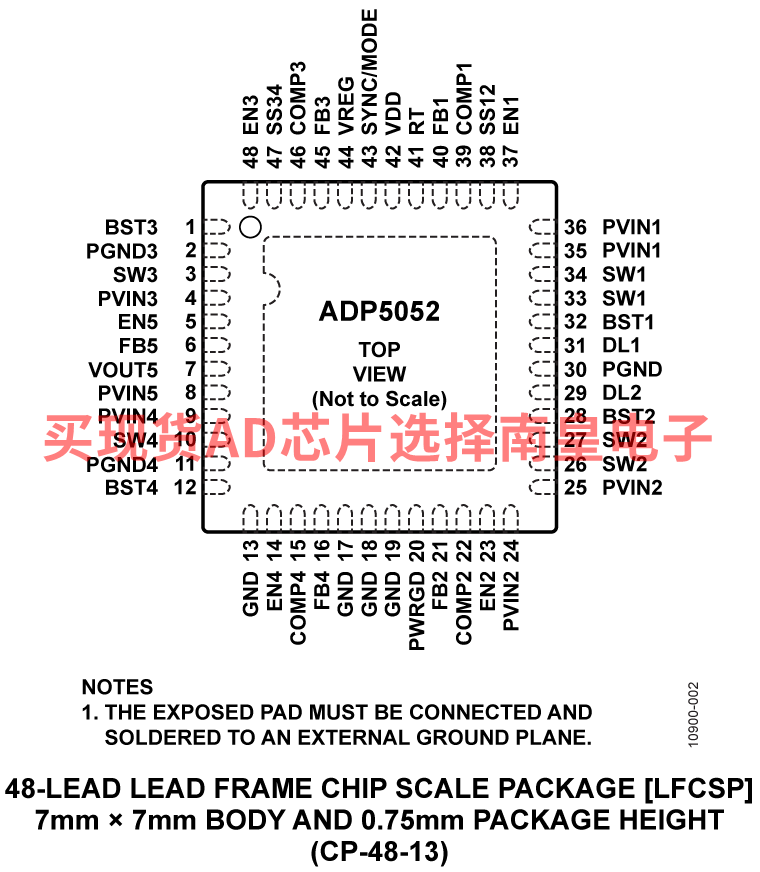

• 48引脚、7 mm × 7 mm LFCSP封装
• 结温范围：-40°C至+125°C

ADP5052ACPZ-R7，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 125C，AD官网报价：4.31（1000+个）

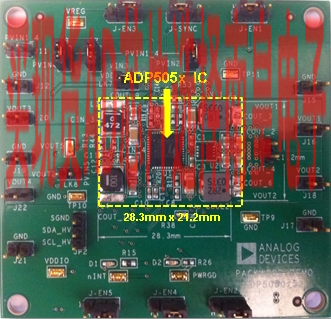

EVAL-ADP5052：ADP5052评估板

本页提供评估ADP5052的评估板订购信息。
