ADP5040在一个20引脚小型LFCSP封装中集成了一个高性能降压稳压器和两个低压差稳压器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持使用小型多层外部器件，并使所需的电路板空间降至较小。

当MODE引脚设置为逻辑高电平时，降压调节器以强制脉冲宽度调制(PWM)模式工作。MODE引脚设为逻辑低电平时，如果负载在标称值左右，则降压调节器以PWM模式工作。当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。ADP5040 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5040 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5040中的各调节器通过对相应的使能引脚施加高电平来激活。调节器输出电压通过外部电阻分压器编程，可满足多种应用的需求。

• 输入电压范围：2.3 V至5.5 V
• 一个1.2 A降压调节器
• 两个300 mA LDO

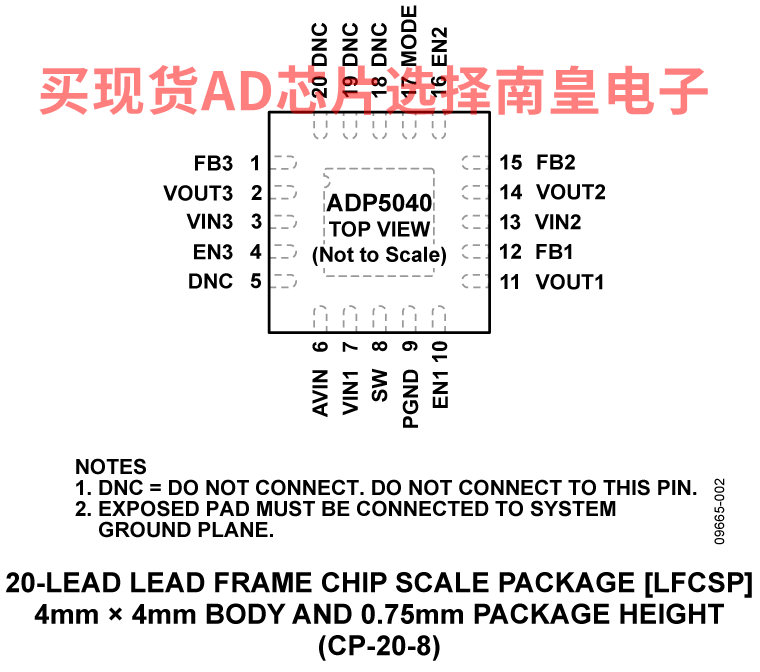

• 20引脚4 mm x 4 mm LFCSP封装
• 过流和热保护
• 软启动
• 欠压闭锁
• 降压调节器主要特性
  • 输出电压范围：0.8 V至3.8 V
  • 电流模式拓扑结构提供出色的瞬态响应
  • 3 MHz工作频率
  • 峰值效率最高可达96%
  • 使用小型多层电感和电容
  • 通过Mode引脚选择强制PWM或自动PWM/PSM模式
  • 占空比：100%（低压差模式）
• LDO主要技术规格
  • 输出电压范围：0.8 V至5.2 V
  • 低VIN：1.7 V至5.5 V
  • 利用2.2 μF陶瓷输出电容便可稳定工作
  • 高PSRR
  • 低输出噪声
  • 低压差
  • 结温范围：-40°C至+125°C

ADP5040ACPZ-1-R7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.67（1000+个）

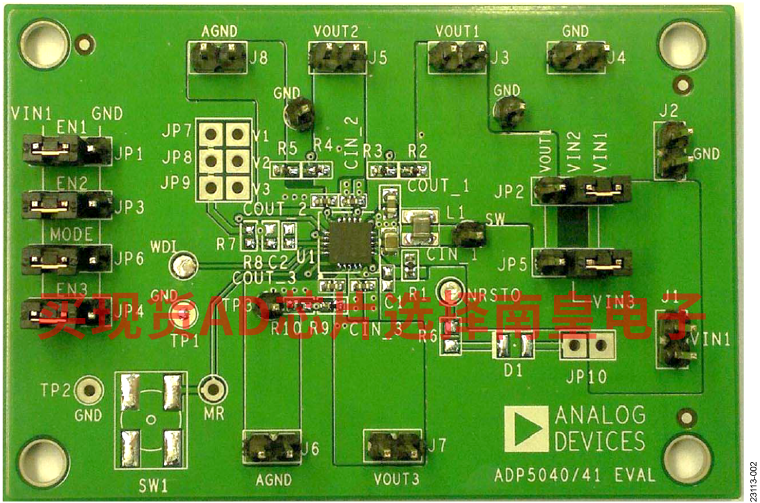

EVAL-ADP5040：评估 ADP5040 微功耗管理单元 (PMU)

用户指南中的图 1 所示评估板配置是针对 ADP5040 的（不包括 ADP5041 的组件），但该板可用于 ADP5041 评估。ADP5040 和 ADP5041 具有一个降压型调节器和两个低压差 (LDO) 调节器（LDO1 和 LDO2）。

该评估板还可评估 ADP5041 的电源监控器功能。该评估板具有标准电压选项，可以通过替换组装的电阻器网络 (R2/R3、R4/R5 和 R9/R10) 将其重新配置为用户特定的电压选项，如用户指南中的图 11 和图 12 所示。也可以在 ADP5041 中进行电压监控，如用户指南中的图 4 所示。

有关 ADP5040 和 ADP5041 的完整详细信息可从 ADI 公司提供的 ADP5040 和 ADP5041 数据手册中获得，它们必须与该评估板用户指南一起使用。
