ADP5033在一个16引脚小型2 mm × 2 mm WLCSP封装中集成了两个高性能降压调节器和两个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，降压调节器以强制节能模式(PSM)工作。当负载接近标称值且负载电流降至预定义阈值以下时，调节器以PSM模式工作，以便改善轻负载效率。

为降低输入电容要求和噪声，两个降压器以错相工作。

ADP5033 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5033 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5033中的调节器通过ENA和ENB引脚激活。ENA和ENB控制的具体通道由工厂编程设定。对使能引脚施加高电平将激活调节器。默认输出电压可在工厂编程设置，选择范围广泛。

应用

• 适用于处理器、ASIC、FPGA和RF芯片组的电源
• 便携式仪器仪表和医疗设备
• 空间受限器件

• 输入电压范围：2.3 V至5.5 V
• 两个800 mA降压调节器和两个300 mA LDO

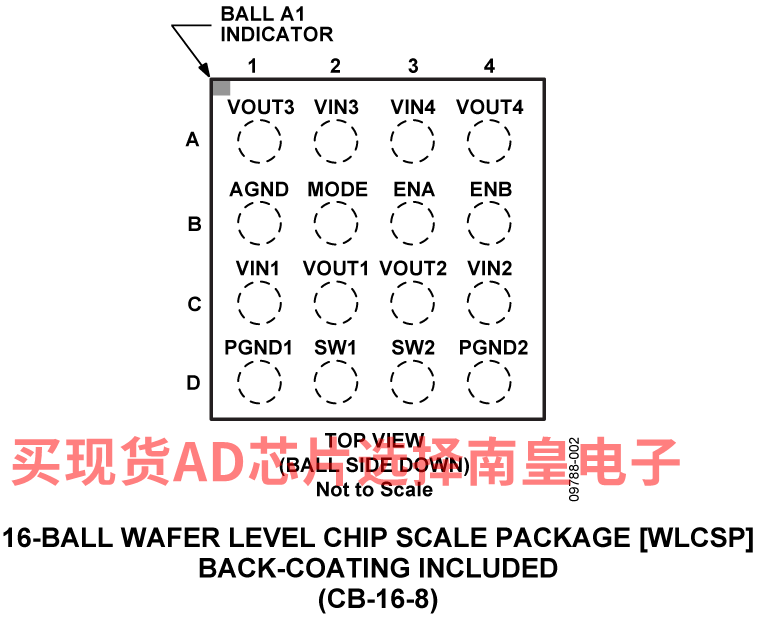

• 2 mm × 2 mm、16引脚小型WLCSP封装
• 调节器精度： ±1.8%
• 工厂可编程VOUTx

• 3 MHz降压工作，支持强制PWM模式和自动PWM/PSM模式
• 输出电压范围：0.8 V至3.3 V
• 输出电压范围：0.8 V至3.3V
• 低输入电源电压范围：1.7 V至5.5 V
• 高PSRR、低输出噪声

ADP5033ACBZ-1-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-10-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-11-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-12-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-2-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-3-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-4-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-5-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-6-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-7-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-8-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

ADP5033ACBZ-9-R7，封装：16-Ball WLCSP (2mm x 2mm)，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.9（1000+个）

EVAL-ADP5033：ADP5033评估板

ADP5033评估板是一款双降压调节器和双LDO解决方案，支持评估ADP5033。该评估板提供标准电压选项。

ADP5033采用专有高速电流模式、恒频PWM控制方案，具有出色的稳定性和瞬态响应。为确保便携式应用的电池使用时间较长，ADP5033提供省电模式(PSM)，在小负载条件下可降低开关频率，此外还提供可将工作模式更改为固定PWM的选项。3 MHz开关频率可较大程度地减小外部元件的尺寸。

ADP5033 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。
