ADP5024在一个24引脚4 mm × 4 mm小型LFCSP封装中集成了两个高性能降压调节器和一个低压差调节器(LDO)，可满足严苛的性能和电路板空间要求。

降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，如果负载电流高于预定义阈值，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。

为降低输入电容要求，两个降压器以错相工作。LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5024 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。

ADP5024中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置，固定电压版本的默认输出电压则可在工厂编程设置；预设值范围广泛。

应用

• 主要输入电压范围：2.3 V至5.5 V
• 两个1200 mA降压调节器和一个300 mA LDO
• 24引脚4 mm × 4 mm LFCSP封装
• 调节器精度： ±1.8%
• 工厂编程设置或外部可调的VOUTx

• 3 MHz降压工作，支持强制PWM模式和自动PWM/PSM模式
• BUCK1/BUCK2：输出电压范围0.8 V至3.8 V
• LDO：输出电压范围0.8 V至4.75 V
• LDO：低输入电源电压范围1.7 V至5.5 V
• LDO：高PSRR、低输出噪声

ADP5024ACPZ-1-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.79（1000+个）

ADP5024ACPZ-2-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.79（1000+个）

ADP5024ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：2.53（100-499个）；2.53（1000+个）

ADP5024ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.79（1000+个）

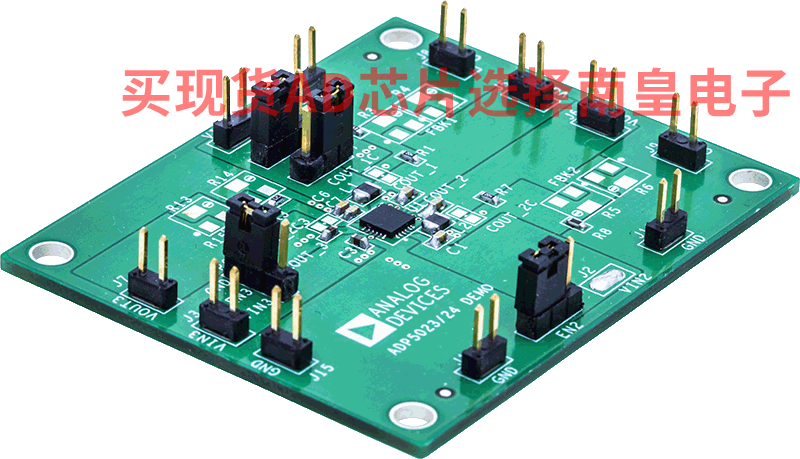

EVAL-ADP5024：ADP5024评估板

ADP5024采用24引脚、4 mm × 4 mm LFCSP封装。ADP5023/ADP5024为3通道器件，共用一个PCB评估板。

ADP5024评估板，ADP5024CP-EVALZ集成两个降压型调节器，两个LDO调节器支持对ADP5024的评估。评估板提供可调节电压选项。

有关ADP5024的完整详情，可同时参考产品数据手册和本评估板用户指南。
