- 制造厂商：AD
- 产品类别：PMIC 和多功能
- 技术类目：多个输出降压调节器
- 功能描述：双通道、3 MHZ、800 MA降压调节器和300 MA LDO
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
降压调节器的高开关频率支持小型多层外部器件，并使电路板空间降至较小。当MODE引脚设置为高电平时，降压调节器以强制PWM模式工作。当MODE引脚设置为低电平时，如果负载电流高于预定义阈值，则降压调节器以PWM模式工作；当负载电流降至预定义阈值以下时，调节器以省电模式(PSM)工作，以便改善轻负载效率。
为降低输入电容要求，两个降压器以错相工作。ADP5023 LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达10 kHz时，ADP5023 LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。
ADP5023中的调节器通过专用使能引脚激活。可调版本的默认输出电压可以在外部设置，固定电压版本的默认输出电压则可在工厂编程设置；预设值范围广泛。
应用
- 适用于处理器、ASIC、FPGA和RF芯片组的电源
- 便携式仪器仪表和医疗设备
- 空间受限器件
- 主要输入电压范围：2.3 V至5.5 V
- 两个800 mA降压调节器和一个300 mA LDO
- 24引脚4 mm × 4 mm LFCSP封装
- 稳压器精度： ±1.8%
- 工厂编程设置或外部可调的VOUTx
- 3 MHz降压工作，支持强制PWM模式和自动PWM/PSM模式
- BUCK1/BUCK2：输出电压范围为0.8 V至3.8 V
- LDO：输出电压范围0.8 V至5.2 V
- LDO：低输入电源电压范围为1.7 V至5.5 V
- LDO：高PSRR、低输出噪声
ADP5023ACPZ-1-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.75（1000+个）
ADP5023ACPZ-2-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.75（1000+个）
ADP5023ACPZ-R2，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：2.07（100-499个）；2.07（1000+个）
ADP5023ACPZ-R7，封装：24-Lead LFCSP (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.75（1000+个）

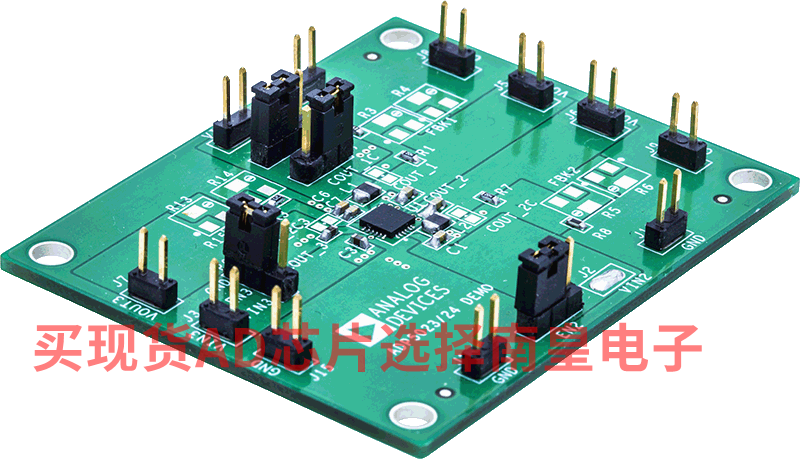

EVAL-ADP5023：ADP5023 评估板
ADP5023 采用 24 引脚 4 mm × 4 mm LFCSP 封装。ADP5023/ADP5024 是共享一个公共 PCB 评估板的 3 通道套件。
ADP5023 评估板 ADP5023CP-EVALZ 具有两个降压型稳压器以及两个 LDO 稳压器，可用于评估 ADP5023。该评估板提供可调电压选项。
有关 ADP5023 的完整详细信息，请参阅产品数据手册，同时参阅该评估板的用户指南。
