ADP3624（高速、双通道、9.5V、4A MOSFET驱动器，具有同相A/B输入引脚）-AD代理

ADP3624的基本参数

制造厂商：AD
产品类别：高端开关和MOSFET驱动器
技术类目：高端开关和MOSFET驱动器
功能描述：高速、双通道、9.5V、4A MOSFET驱动器，具有同相A/B输入引脚
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

ADP3624的产品详情：

ADP3624/ADP3634是高电流、双通道高速驱动器系列，可驱动两个独立的N沟道功率MOSFET。该系列采用业界标准尺寸，但增加了高速开关性能，并且系统可靠性更高。

该系列内置温度传感器，提供两级过温保护：一是过温警告，一是结温极高时会发生过温关断。

关断(SD)功能由内部精密比较器产生，可快速启用或关断系统。。该功能可提供冗余过压保护，与主控制器设备内部的保护功能相配合；在发生过温警告事件时，也可安全关断系统。这些驱动器具有宽输入电压范围，因而能够兼容模拟和数字两种PWM控制器。。数字电源控制器采用低压电源供电，驱动器则采用电压较高的电源供电。ADP362x/ADP363x系列增加了欠压闭锁(UVLO)和迟滞功能，配合低压数字控制器使用时，可安全地启动和关断电压较高的电源。

该系列器件提供散热增强型SOIC_N_EP和MINI_SO_EP两种封装，使得高频和电流开关速度可达到较大，而所需的印刷电路板(PCB)面积则很小。

应用

AC-DC开关模式电源

DC-DC电源

同步整流

电机驱动

ADP3624的优势和特点：

与业界标准兼容的引脚排列
高电流驱动能力
精密阈值关断比较器
欠压闭锁(UVLO)和迟滞功能
过温警告信号
过温关断

3.3V兼容输入
上升时间和下降时间：10 ns（典型值，2.2 nF负载）
通道间传播延迟匹配
快速传播延迟
9.5 V至18 V电源电压(ADP3633/ADP3634/ADP3635)
4.5 V至18 V电源电压(ADP3623/ADP3624/ADP3625)
欲了解更多特性，请参考数据手册

ADP3624具体的完整产品型号参数及价格（美元）：

ADP3624ARDZ，封装：8-Lead SOIC w/ EP，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1（1000+个）

ADP3624ARDZ-RL，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1（1000+个）

ADP3624ARHZ，封装：8-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1.09（1000+个）

ADP3624ARHZ-RL，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：1.11（100-499个）；1.09（1000+个）

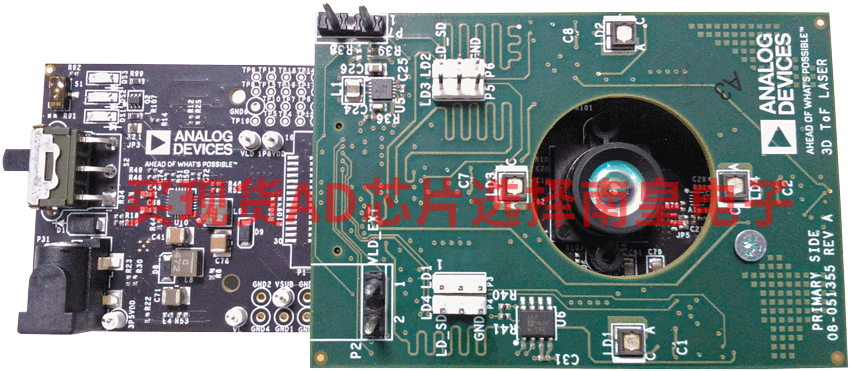

ADP3624的评估套件：

AD-96TOF1-EBZ：3D 飞行时间开发平台

AD-96TOF1-EBZ 是经过实践检验的深度感知硬件平台。与 96Boards 生态系统中的处理器板配合使用时，可用于 3D 软件和算法开发。在开发软件和算法的同时，可以利用硬件设计实现产品化。ADI 可以推荐第三方开发商帮助定制该平台以满足各种应用需求。

根据客户偏好和开发经验的差异，可以使用不同的 96Boards 处理器板进行整体系统评估和定制开发。在夹层板上还可以使用树莓派 (Raspberry Pi) 接口，进一步提高客户灵活性。

该解决方案能够实现非常小巧和低功耗的特点，测量长达 6 米的深度，并具有出色的室外和室内性能以及 VGA 分辨率。

可用于如下应用：

机器人工业自动化 SLAM（同时定位和地图构建）增强现实虚拟现实无人机汽车检测

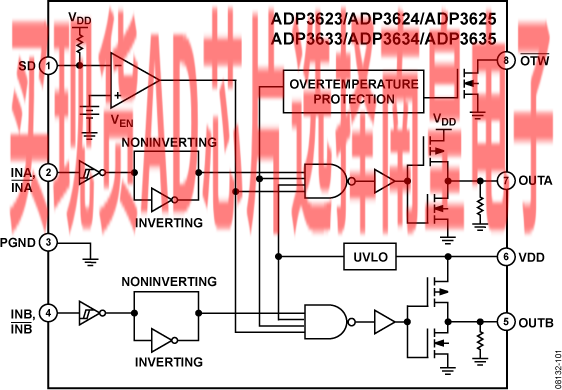

ADP3624的电路图解：

ADP3624的评估套件：
