ADP320（三通道、200 mA、低噪声、高PSRR电压调节器）-AD代理

ADP320的基本参数

ADP320的产品详情：

ADP320是一款200 mA三路输出LDO，集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，适合对性能和电路板空间要求严苛的无线应用。

ADP320三通道LDO的低静态电流、低压差和宽输入电压范围可延长便携式设备的电池使用时间。在频率高达100 KHz时，该器件能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。与LDO竞争产品相比，ADP320的噪声低得多，而且不需要噪声旁路电容。

ADP320提供16引脚3x3mm小型LFCSP封装，利用1 μF ±30%小陶瓷输出电容便可稳定工作，因此能以最小的电路板面积满足各种便携式电源需求。

ADP320在0.8 V至3.3 V范围内可提供多种输出电压组合，并提供过流和热保护，防止器件在不利条件下受损。

应用

ADP320的优势和特点：

偏置电压范围(VBIAS)：2.5 V至5.5 V
LDO输入电压范围（VIN1/VIN2、VIN3）：1.8 V至5.5 V
三个200 mA低压差调节器

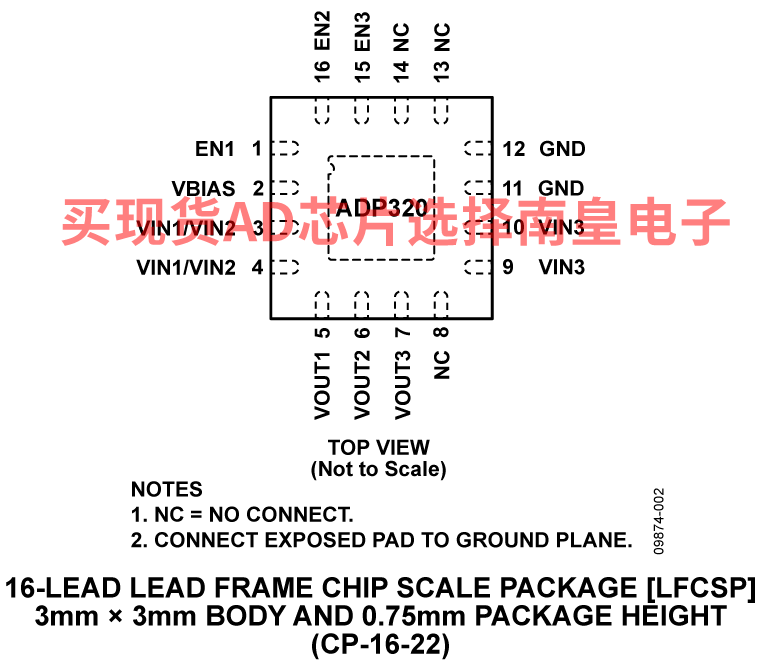

16引脚、3 mm × 3 mm LFCSP封装
初始精度：±1%
采用1 μF陶瓷输出电容便可稳定工作
无需噪声旁路电容
3个独立的逻辑控制使能引脚
过流和热保护
高PSRR
- 76 dB（最高至1 kHz）
- PSRR：70 dB (10 kHz)
- PSRR：60 dB (100 kHz)
- PSRR：40 dB (1 MHz)
低输出噪声
- 24 μV rms（典型输出噪声，VOUT = 1.2 V）
- 43 μV rms（典型输出噪声，VOUT = 2.8 V）
出色的瞬态响应性能
典型接地电流：85 μA（空载，所有LDO均使能）
快速开启电路：100 ms
每个调节器保证200 mA输出电流
结温范围：-40°C至+125°C

ADP320具体的完整产品型号参数及价格（美元）：

ADP320ACPZ-110-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：0.54（1000+个）

ADP320ACPZ331815R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：0.54（1000+个）

ADP320的评估套件：

ADP320ACPZ-110-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：0.54（1000+个）

ADP320ACPZ331815R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：0.54（1000+个）

ADP320的电路图解：

ADP320的评估套件：
