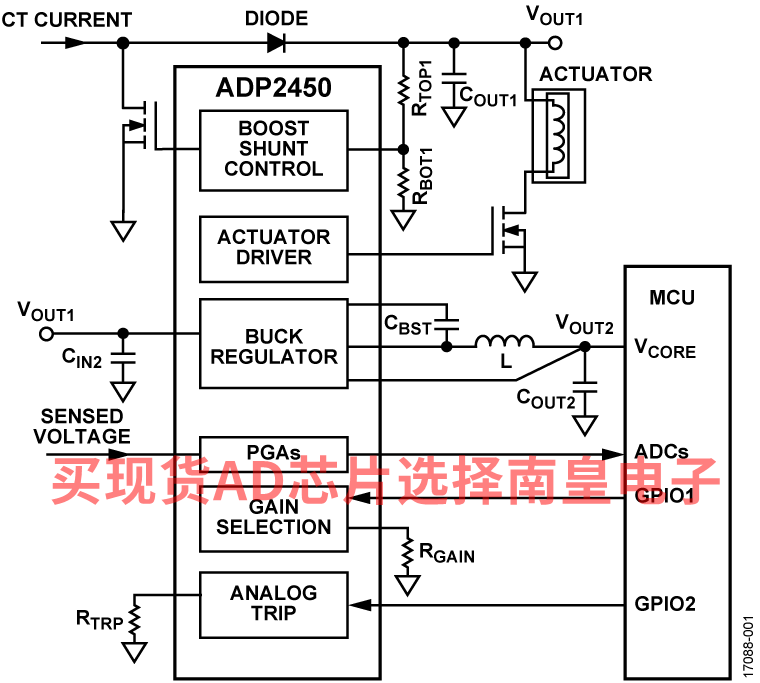

ADP2450 集成了一个带功率检测的升压旁路控制器、一个高效降压稳压器、四个低失调、低功耗可编程增益放大器（PGA）、一个低失调运算放大器、一个快速模拟跳脱电路和一个执行器驱动器。ADP2450 适用于低压断路器，例如塑壳断路器（MCCB）和 CT 供电应用。

升压输出电压最高可达 36 V，并集成了电源检测电路，可防止电路电源中断。功率检测阈值可通过电阻编程。

降压调节器可在 4.5 V 至 36 V 的宽输入电压范围内工作，输出电压可调低至 0.6 V。降压调节器可提供高达 500 mA 的输出电流。降压调节器在脉冲宽度调制（PWM）模式下工作，具有固定的 1.2 MHz 开关频率，为系统提供低输出纹波电压。

降压调节器的输出电压由监控电路监控。当输出电压低于监控阈值时，复位信号被拉低，并可用于复位微处理器。监控电路使系统更可靠。

ADP2450 集成了四个低失调、低功耗放大器。ADP2450利用可编程增益功能，可在宽电流输入范围内提供精度测量。

ADP2450 集成了一个低失调运算放大器，用于检测漏电流。

ADP2450 还集成了模拟跳脱电路，可提供快速跳脱响应，并增强系统可靠性。

附加保护包括降压过流保护（OCP）和系统热关断（TSD）。

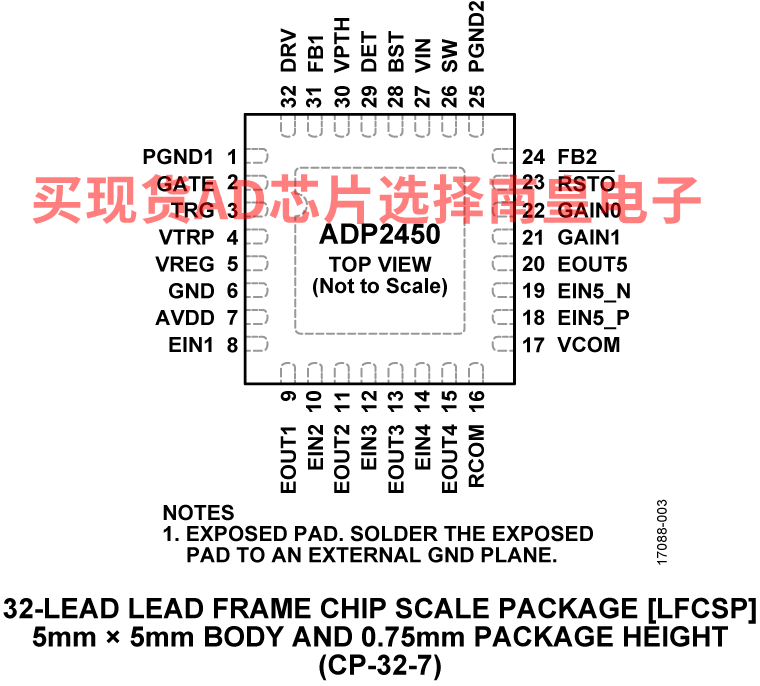

ADP2450 在 -40°C 至 + 125°C 的结温范围内工作，采用 32 引脚 LFCSP 封装。

应用

• 低压断路器
• 电流互感器（CT）供电

• 升压分流控制器
  • 可调输出电压范围：4.5 V 至 36 V
  • 集成升压分流驱动器
  • 可编程功率检测阈值
• 降压调节器
  • 输入电压范围：4.5 V 至 36 V
  • 连续输出电流：500 mA
  • 可调输出电压可低达 0.6 V。
  • 固定输出选项：3.3 V 和 5 V
  • 1.2 MHz 固定开关频率

• 电压监控和开漏复位输出
• 4个可编程增益放大器
  • 低功耗
  • 可编程增益和输出直流公共电压
• 低失调运算放大器，用于泄漏和接地故障电流检测
• 具有可编程跳闸阈值的模拟跳脱电路
• 执行器驱动器输出

ADP2450ACPZ-1-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADP2450ACPZ-2-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADP2450ACPZ-3-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADP2450ACPZ-4-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADP2450ACPZ-5-R7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.8（1000+个）

ADP2450ASTZ-1-R7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

ADP2450ASTZ-2-R7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

ADP2450ASTZ-3-R7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

ADP2450ASTZ-4-R7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

ADP2450ASTZ-5-R7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.16（1000+个）

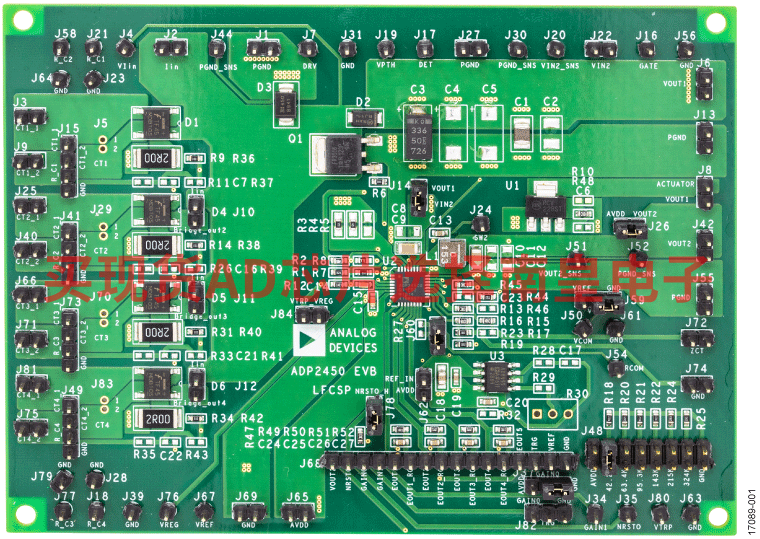

EVAL-ADP2450：ADP2450 评估板

ADP2450ACPZ-3-EVBZ 评估板提供一套完整、紧凑的解决方案，具有近乎理想的印刷电路板 (PCB) 布局，可以让用户评估 ADP2450 的性能。评估板兼容电流互感器（CT）或交流电流源作为输入电源。

ADP2450 是评估板上的主要套件，它集成了一个带功率检测的升压旁路控制器、一个高效降压稳压器、四个低失调、低功耗可编程增益放大器（PGA）、一个低失调运算放大器、一个快速模拟跳脱电路和一个执行器驱动器。

评估板连接外部微控制器单元（MCU），适用于断路器应用的快速系统评估。

ADI 公司提供的 ADP2450 数据手册中包含 ADP2450 的详细信息。使用 ADP2450ACPZ-3-EVBZ 时，应同时参阅该数据手册和本用户指南。
