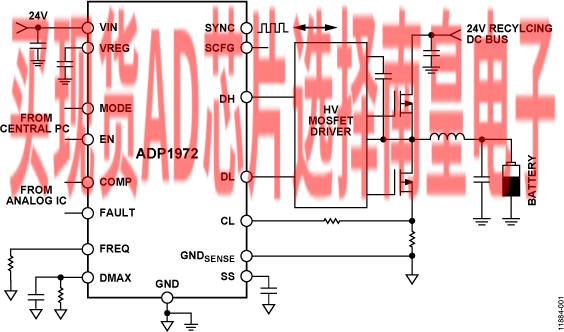

ADP1972是一款恒定频率、电压模式、脉冲宽度调制(PWM)控制器，用于降压/升压、DC-DC、异步应用。ADP1972旨在配合外部高电压场效应晶体管(FET)、半桥驱动器和外部控制器件（如AD8450）用于异步电池测试应用。异步器件可在电池充电模式下作为降压转换器使用，并在循环模式下作为升压转换器使用，以便回收输入总线上的电能。

ADP1972高电压、VIN电源引脚最高可耐受60 V工作电压，同时降低额外的系统电源电压需求。ADP1972集成诸如精确使能、引脚可选降压/升压工作模式、带可编程相移的内部和外部同步控制、可编程最大占空比，以及可编程峰值打嗝电流限值等功能。

额外保护功能包括软启动（限制启动时的输入浪涌电流）、输入电压欠压闭锁(UVLO)以及热关断(TSD)。ADP1972还集成COMP引脚，可从外部控制PWM操作；还集成FAULT引脚，可在ADP1972发生外部故障条件时对其发送信号以禁用DH和DL输出。

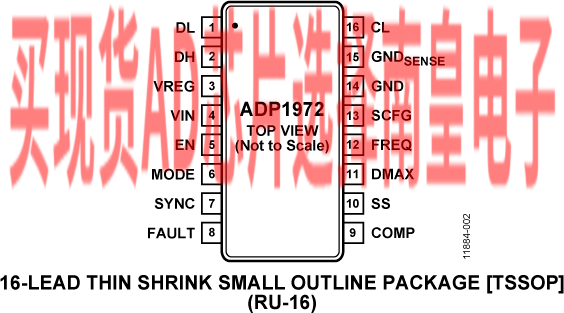

ADP1972采用16引脚TSSOP封装。

应用

• 带循环功能的PWM电池测试系统，包括混合动力汽车、PC和相机电池
• 集成AD8450恒定电压(CV)和恒定电流(CC)监控器

• 输入电压范围：6 V至60 V
• 片内5 V低压差调节器
• 可选降压/升压模式
• 4.0 V p-p高幅度PWM锯齿波下具有出色的PWM线性度
• FAULT输入兼容AD8450

• COMP输入兼容AD8450
• 可调节频率范围：
  50 kHz至300 kHz
• 带可调节相移的同步输出或输入
• 可编程最大占空比
• 欲了解更多特性，请参考数据手册

ADP1972ARUZ-R7，封装：16-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：4.2（1000+个）

ADP1972ARUZ-RL，封装：16-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.2（1000+个）

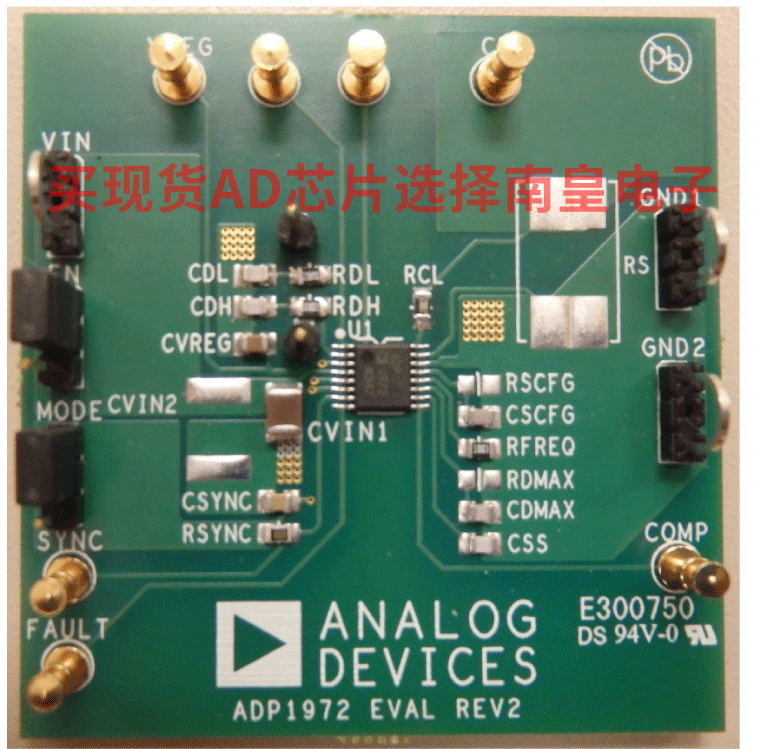

EVAL-ADP1972：ADP1972 评估板

该用户指南包括ADP1972评估板的I/O说明、设置说明、原理图和PCB布局图。

有关ADP1972的完整规格，请参见ADP1972数据手册。

产品特性 输入电压范围： 6 V至60 V 片内5 V低压差调节器 可选降压/升压模式 FAULT输入兼容 AD8450 COMP输入兼容 AD8450 可调节频率范围：50 kHz至300 kHz 带可调节相移的同步输出或输入 可编程较大占空比 较大内部占空比： 98% 可编程软启动 峰值打嗝限流保护 输入电压UVLO保护
