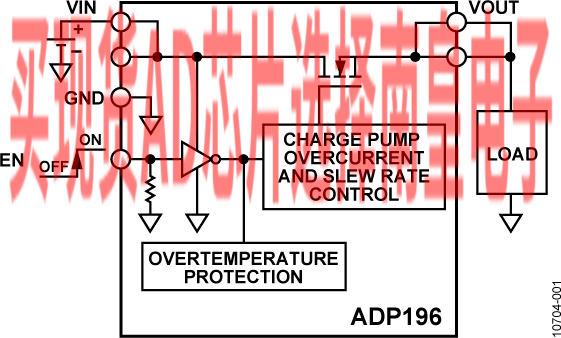

ADP196是一款高端负载开关，采用1.8 V至5.5 V电源供电。该负载开关可提供电源域隔离，有助于延长电池工作寿命。它内置一个低导通电阻N沟道MOSFET，支持3 A以上的连续电流，功率损耗极小。此外， RDSON 恒定，与VIN电压无关。ADP196具有25 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP196可兼容多种处理器和GPIO控制器。

如果结温超过125°C，过温保护电路就会激活，保护ADP196本身及下游电路免受损害。过流保护通过恒定的电流限制提供。

ADP196-01集成一个内部快速输出放电电路，用于在其输出禁用时让输出电容放电。

ADP196采用WLCSP封装，占用的印刷电路板(PCB)空间极小，面积不到1.5 mm2，高度仅0.60 mm。

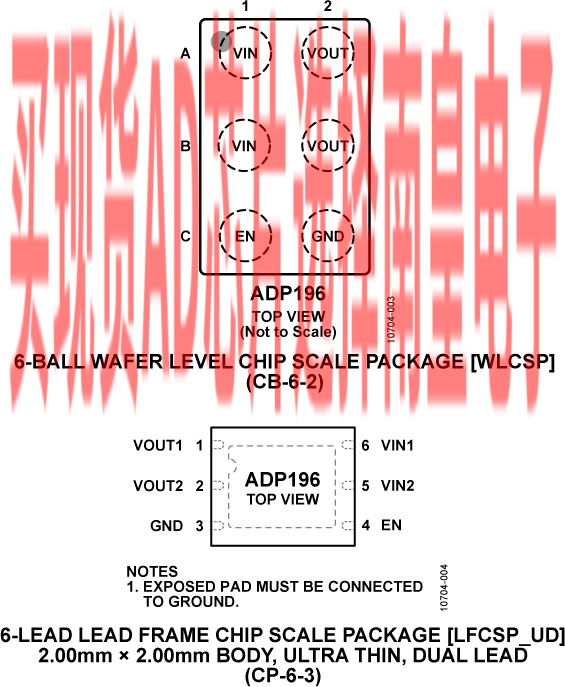

ADP196采用超小型1.0 mm × 1.5 mm、0.5 mm间距、6引脚WLCSP封装和2.0 mm × 2.0 mm × 0.55 mm、0.65 mm间距、6引脚LFCSP封装。

应用

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 光纤网络模块SFP、SFP+、XFP、CFP的浪涌控制

• 低RDSON:10 mΩ (WLCSP)或27 mΩ (LFCSP)
• 宽输入电压范围：
  1.8 V至5.5 V
• 快速输出放电(QOD)电路(ADP196-01)
• 连续工作电流：3 A (70℃)
• 1.2 V逻辑兼容使能输入
• 低静态电流：25 µA (VIN = 1.8 V)

• 低静态电流：
  VIN = 5.5 V
• 过温和过流保护
• 超低关断电流：<1 μA
• 超小型1.0 mm × 1.5 mm、0.5 mm间距6引脚WLCSP封装
• 小型2.0 mm × 2.0 mm × 0.55 mm、0.65 mm间距、6引脚LFCSP封装

ADP196ACBZ-01-R7，封装：6-Ball WLCSP (1mm x 1.5mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.55（1000+个）

ADP196ACBZ-R7，封装：6-Ball WLCSP (1mm x 1.5mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.55（1000+个）

ADP196ACPZN-01-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.55（1000+个）

ADP196ACPZN-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.55（1000+个）

EVAL-ADP196：ADP196 评估板

ADP196 评估板 ADP196CP-EVALZ 用来演示 ADP196 高端负载开关的功能。

仅用一个电压源、一个电压表、一个电流表和一个负载电阻，就可以演示简单的套件测量，例如 VIN 至 VOUT 的电阻 (RDSON)、接地电流和断态电流。

有关 ADP196 高端负载开关的完整信息，请参见 ADP196 数据手册，使用ADP196CP-EVALZ 时，应查阅该信息。

---
