ADP195是一款高端负载开关，采用1.1 V至3.6 V电源供电，可防止电流反向从输出端流向输入端。该负载开关可提供电源域隔离，有助于扩大电源域隔离范围。它内置一个低导通电阻P沟道MOSFET，支持500 mA以上的连续电流，功率损耗极小。ADP195具有最大10 μA的低静态电流和超低关断电流，因此非常适合电池供电的便携式设备使用。借助内置的使能逻辑电平转换器，ADP195可兼容多种处理器和GPIO控制器。

ADP195不但拥有出色的性能，而且占用的印刷电路板(PCB)空间极小，面积不到1.00 mm2，高度仅0.60 mm。

采用4引脚、1 mm x 1 mm、0.5 mm间距、超小型WLCSP封装。

应用

• 手机
• 数码相机和音频设备
• GPS装置
• 个人媒体播放器
• 便携和电池供电设备

• 低RDSON：65 mΩ (1.8 V)
• 低输入电压范围：1.1 V至3.6 V
• 连续工作电流：>1 A (85°C)
• 内置用于控制逻辑的电平转换器，兼容1.2 V逻辑
• 低地电流：10 μA（3.6 V，最大值）

• 低地电流：1 μA（1.8 V，典型值）
• 低反向电流：4 μA（3.6 V，最大值）
• 反向电流阻挡
• 超低关断电流：<0.7 μA
• 4引脚、1.0 mm × 1.0 mm、0.5 mm间距超小型WLCSP封装

ADP195ACBZ-R7，封装：4-Ball WLCSP (1.02mm x 0.95mm)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.39（1000+个）

ADP195ACPZ-R7，封装：6-Lead LFCSP (2mm x 2mm w/ EP)，包装形式及数量：卷带，3000，工作温度：-40 to 85C，AD官网报价：0.39（1000+个）

EVAL-ADP195：ADP195评估板

ADP195-EVALZ和ACP195CP-EVALZ用于演示电源开关ADP195的功能。只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如VIN至VOUT电阻(RDSON)、地电流和关断状态电流等。

---

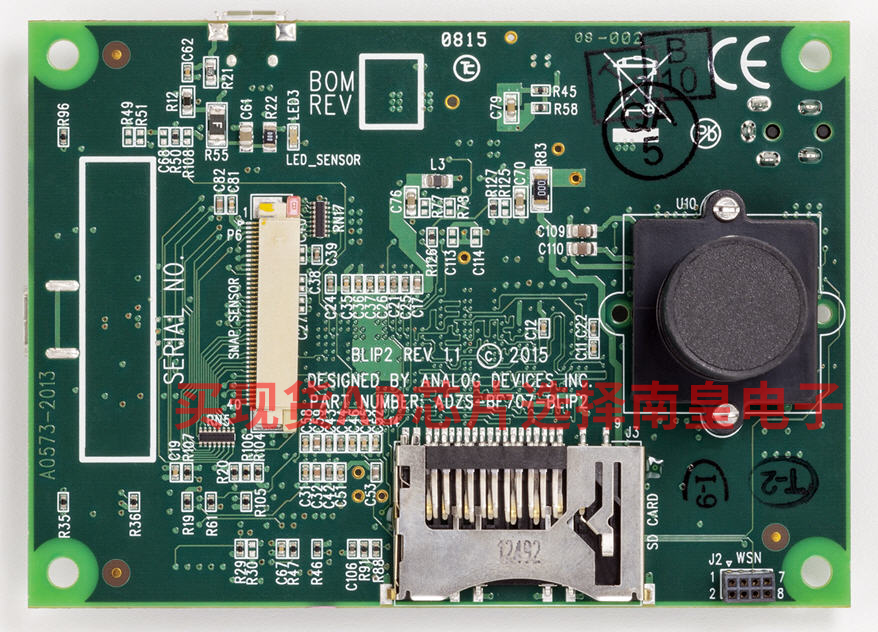

ADZS-BF707-BLIP2：ADZS-BF707 Blackfin低功耗成像平台(BLIP)评估硬件针对广泛的实时检测应用提供评估其视觉平台的低成本硬件解决方案。

该评估板已停产且不再推荐使用。欲了解更多信息，请访问 ADI EagleEye。

Blackfin低功耗成像平台(BLIP)是一款针对广泛的实时检测应用的低成本、低功耗嵌入式计算机视觉平台。BLIP采用业界较领先的低功耗Blackfin处理器系列的最新产品以及ADI公司专门优化的软件库。这款解决方案为终端设备制造商提供开箱即用的开发平台，具备多种功能特性，涵盖智能运动检测、人数统计、车辆检测和人脸检测，室内和室外均可使用。BLIP系统包括直观的配置GUI，支持对捕获的视频进行实时分析，视频还可通过板载USB端口输出或显示，因此它是一种对产品开发极有价值的工具。此外，相关的文档包也非常完备，可帮助客户加快产品上市。

文档 查看全部 (2) 数据手册 (1) 用户手册 (1) 数据手册 (1) PDF 249 kB ADP195: Logic Controlled, High-Side Power Switch with Reverse Current Blocking Data Sheet (Rev. C) 用户手册 (1) PDF 123 kB UG-136: Evaluating the ADP195 High-Side Power Switch User Guide 参考电路 (1) CN0274

超低功耗独立运动开关

CN0274 超低功耗独立运动开关 CN0274 超低功耗独立运动开关 查看此参考电路详细信息 优势和特点 运动激活、高端电源开关可编程工作范围超低功耗（“休眠时”为300nA）电池供电应用的完美选择
