ADP1765是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达5 A的输出电流(IOUT)。

ADP1765具有低至59 mV（典型值，5 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。

ADP1765经过优化，采用22 μF小型陶瓷输出电容便能实现稳定工作。ADP1765具有优质瞬态响应性能，所占印刷电路板(PCB)面积极小。

ADP1765提供0.55 V至1.5 V的固定输出电压。可调输出型号的输出电压(VOUT)可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1765将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1765采用16引脚小型LFCSP封装，是适合各种应用的最小尺寸解决方案。

应用

• 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
• 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
• 医疗和保健
• 工业与仪器仪表

• 输出电流：5 A（最大值）
• 低输入电压电源范围

  • VIN = 1.10 V至1.98 V，无需外部偏置电源
• 固定输出电压范围(VOUT_FIXED)：0.55 V至1.5 V
• 可调输出电压范围(VOUT_ADJ)：0.5 V至1.5 V
• 超低噪声：2 μV rms，100 Hz至100 kHz
• 噪声频谱密度：5 nV/√Hz (10 kHz)；4 nV/√Hz (100 kHz)
• 低压差：59 mV（典型值，5 A负载）
• 工作电源电流：5 mA（典型值，空载）
• 线路、负载和温度范围内的固定输出电压精度：±1.5%
• 出色的电源抑制比(PSRR)性能

  • 典型值61 dB（10 kHz，5 A负载时）
  • 典型值43 dB（100 kHz，5 A负载时）
• 出色的负载/线路瞬态响应
• 软启动可降低浪涌电流
• 针对小型22 μF陶瓷电容进行了优化
• 限流和热过载保护
• 电源良好指示器
• 精密使能
• 16引脚、3 mm × 3 mm LFCSP封装

ADP1765ACPZ-0.9-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-1.0-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-1.1-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-1.2-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-1.3-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-1.5-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ0.85-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ0.95-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

ADP1765ACPZ1.25-R7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：9.47（100-499个）；8.15（1000+个）

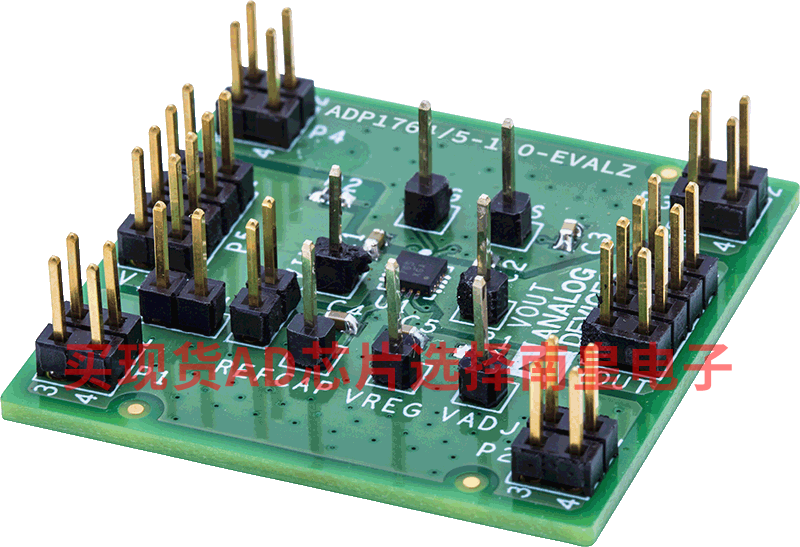

EVAL-ADP1764-ADP1765：ADP1764/ADP1765 评估板

ADP1764-1.0-EVALZ和ADP1765-1.0-EVALZ固定评估板以及ADP1764-ADJ-EVALZ和ADP1765-ADJ-EVALZ可调评估板用于演示ADP1764和ADP1765系列线性稳压器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

ADP1764固定和可调评估板与ADP1765相同。

有关ADP1764和ADP1765线性稳压器的完整详情，请参见ADP1764和ADP1765数据手册，使用这些评估板时应同时参考用户指南与数据手册。
