ADP1763是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达3 A的输出电流。

ADP1763具有低至95 mV（典型值，3 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。

ADP1763经过优化，采用小型10 μF陶瓷型输出电容便能实现稳定工作。ADP1763具有优质瞬态响应性能，所占电路板面积极小。

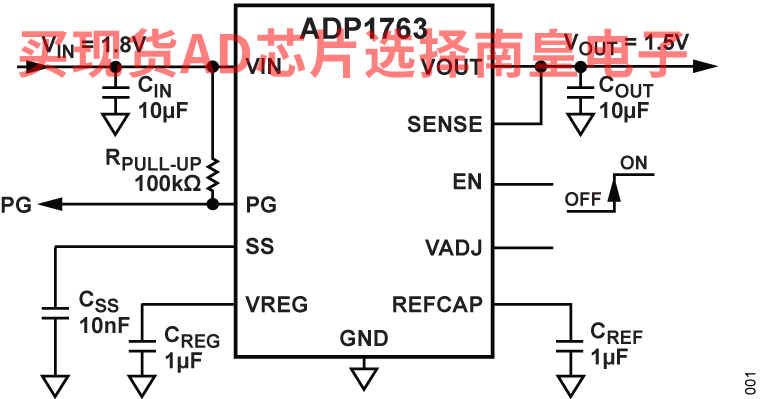

ADP1763提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1763将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1763采用16引脚小型LFCSP封装，是适合各种应用的较小尺寸解决方案。

应用

• 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
• 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
• 医疗健康
• 工业与仪器仪表
• 汽车电子

• 输出电流：3 A（最大值）
• 低输入电压电源范围
  • VIN = 1.10 V 至 1.98 V，无需外部偏置电源
• 固定输出电压范围：VOUT_FIXED = 0.9 V 至 1.5 V
• 可调输出电压范围：VOUT_ADJ = 0.5 V 至 1.5 V
• 超低噪声：2 μV rms, 100 Hz 至 100 kHz
• 噪声频谱密度
  • 4 nV/√Hz (10 kHz)
  • 3 nV/√Hz (100 kHz)
• 低压差：95 mV（典型值，3 A负载）
• 工作电源电流：4.5 mA（典型值，空载）

• 线路、负载和温度范围内的固定输出电压精度：±1.5%
• 出色的电源抑制比(PSRR)性能
  • 典型值59 dB（10 kHz，3 A负载时）
  • 典型值43 dB（100 kHz，3 A负载时）
• 出色的负载/线路瞬态响应
• 软启动可降低浪涌电流
• 针对小型10 μF陶瓷电容进行了优化
• 限流和热过载保护
• 电源良好指示
• 精密使能

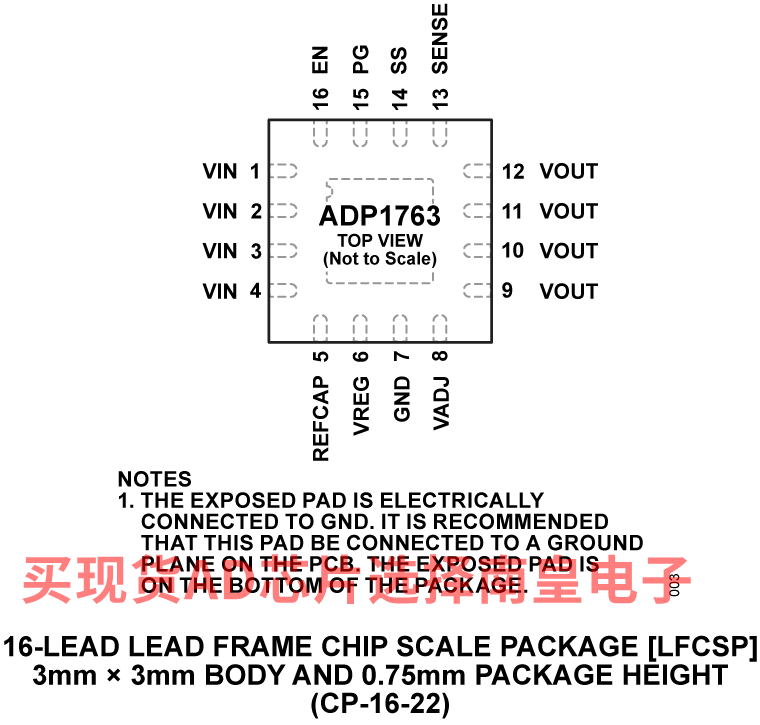

• 16引脚、3 mm × 3 mm LFCSP封装
• AEC-Q100 适用于汽车应用

ADP1763ACPZ-0.9-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-1.0-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-1.1-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-1.2-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-1.3-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-1.5-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ0.95-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763ACPZ1.25-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.16（100-499个）；4.39（1000+个）

ADP1763WACPZ-0.9-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-1.0-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-1.1-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-1.2-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-1.3-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-1.5-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ0.95-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

ADP1763WACPZ1.25-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.64（1000+个）

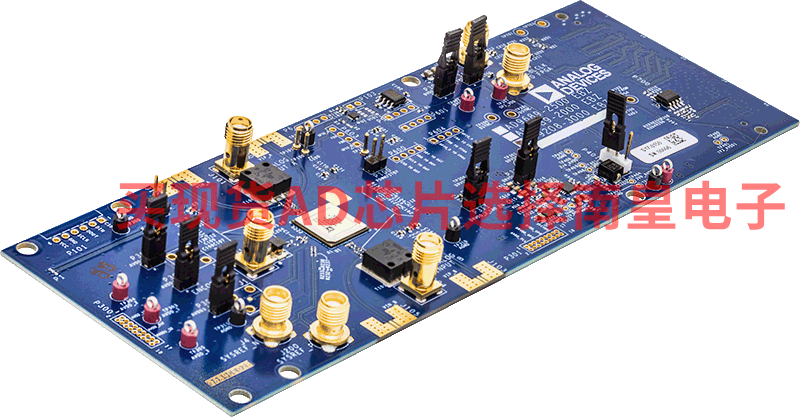

EVAL-AD9208：单通道AD9208和双通道AD9208评估板

AD9208-3000EBZ 支持 AD9208-3000 — 14 位、3GSPS 双通道模数转换器 (ADC)。该套件具有片内缓冲区和采样保持电路，确保实现低功耗、较小的封装尺寸和出色的易用性。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它经过专门设计，可以与 ADS7-V2EBZ 数据采集卡直接连接，从而让用户方便地下载所采集的数据以进行分析。现在，可以使用 ACE 软件包执行套件控制和后续的数据分析。

AD9208-DUAL-EBZ 是一款演示板，旨在使用 JESD204B subclass1 协议，显示多芯片同步。AD9208-3000 是一款 14 位、3GSPS 双路模数转换器 (ADC)。该套件经过专门设计，支持对高达 5 GHz 的模拟信号进行直接 RF 采样。ADC 输入的 3 dB 带宽大于 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及低功耗。HMC7044 是一款高性能、双环路、整数 N 抖动衰减器，能够为具有并行或串行（JESD204B 型）接口的高速数据转换器进行基准电压源选择，并产生超低相位噪声频率。LTM8074 是一款输入电压为 40VIN，连续电流为 1.2A，峰值电流为 1.75A 的降压型 µModule（电源模块）稳压器。Silent Switcher 架构较大限度地降低了 EMI，同时可在高达 2.2MHz 的频率下实现高效率。

此参考设计提供了在各种模式和配置下操作 ADC 时所需的所有支持电路。它旨在使用 JESD204B subclass1 协议，轻松演示多芯片同步。该开发板旨在与具有 FMC + (Vita57.4) 连接器的 FPGA 开发板直接连接。

ADP176x-EVALZ：ADP1761/ADP1762/ADP1763评估板

ADP1761、ADP1762和ADP1763评估板用于演示ADP1761、ADP1762和ADP1763系列线性调节器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

有关ADP1761、ADP1762和ADP1763线性调节器的完整详情，请参见ADP1761、ADP1762和ADP1763数据手册，使用该评估板时应同时参考用户指南与UG-954。
