ADP1761是一款低噪声、低压差(LDO)线性稳压器。它采用单输入电源工作，输入电压低至1.10 V，无需外部偏置电源用于提高效率，并提供高达1 A的输出电流。

ADP1761具有低至30 mV（典型值，1 A负载）的压差，工作裕量小，同时可保持调节并提供更高效率。ADP1761经过优化，采用小型10 μF陶瓷型输出电容便能实现稳定工作。

ADP1761具有出色的瞬态响应性能，所占电路板面积极小。

ADP1761提供0.9 V至1.5 V的固定输出电压。可调输出模式的输出可通过连接在VADJ和接地之间的外部电阻设置为0.5 V至1.5 V。

ADP1761将电容连接至SS引脚，从而实现外部可编程软启动时间。短路和热过载保护电路可以防止器件在不利条件下受损。ADP1761采用16引脚小型LFCSP封装，是适合各种应用的小尺寸解决方案。

应用

• 适应噪声敏感应用：如射频(RF)收发器、模数转换器(ADC)和数模转换器(DAC)电路、锁相环(PLL)、压控振荡器(VCO)和时钟集成电路
• 现场可编程门阵列(FPGA)和数字信号处理器(DSP)电源
• 医疗和医疗健康
• 工业与仪器仪表
• 汽车电子

• 输出电流：1 A（最大值）
• 低输入电压电源范围

  • VIN = 1.10 V至1.98 V，无需外部偏置电源
• 固定输出电压范围：VOUT_FIXED = 0.9 V至1.5 V
• 可调输出电压范围：VOUT_ADJ = 0.5 V至1.5 V
• 超低噪声：2 μV rms（100 Hz至100 kHz）
• 噪声频谱密度

  • 4 nV/√Hz（10 kHz）
  • 3 nV/√Hz（100 kHz）
• 低压差：30 mV（典型值，1 A负载）
• 工作电源电流：4.5 mA（典型值，空载）

• 线路、负载和温度范围内的固定输出电压精度：±1.5%
• 出色的电源抑制比(PSRR)性能

  • 典型值67 dB（10 kHz，1 A负载时）
  • 典型值51 dB（100 kHz，1 A负载时）
• 出色的负载/线路瞬态响应
• 软启动可降低浪涌电流
• 针对小型10 μF陶瓷电容进行了优化
• 限流和热过载保护
• 电源良好指示
• 精密使能
• 16引脚、3 mm × 3 mm LFCSP封装
• AEC-Q100 适用于汽车应用

ADP1761ACPZ-0.9-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-1.0-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-1.1-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-1.2-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-1.3-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-1.5-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ0.95-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761ACPZ1.25-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：4.06（100-499个）；3.4（1000+个）

ADP1761WACPZ-0.9-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-1.0-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-1.1-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-1.2-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-1.3-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-1.5-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ0.95-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

ADP1761WACPZ1.25-R7，封装：16-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：

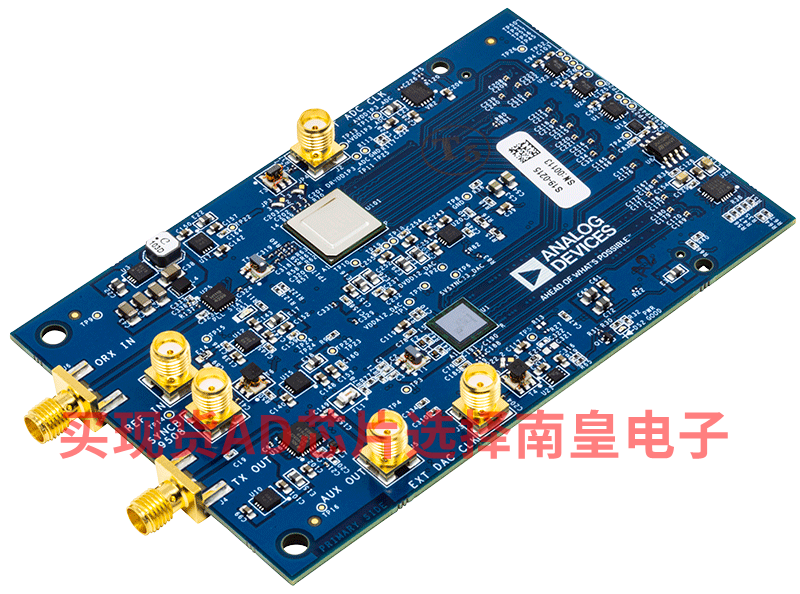

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。

ADP176x-EVALZ：ADP1761/ADP1762/ADP1763评估板

ADP1761、ADP1762和ADP1763评估板用于演示ADP1761、ADP1762和ADP1763系列线性调节器的功能。

使用单电压电源、电压表、电流表和负载电阻，即可对线路和负载调节、压差以及接地电流进行简单的器件测量。

有关ADP1761、ADP1762和ADP1763线性调节器的完整详情，请参见ADP1761、ADP1762和ADP1763数据手册，使用该评估板时应同时参考用户指南与UG-954。
