ADP1706/ADP1707/ADP1708均为CMOS、低压差线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为1 A。这些器件采用先进的专有架构，提供高电源抑制特性，利用一个4.7 μF小型陶瓷输出电容，可实现出色的线路与负载瞬态响应性能。

ADP1706/ADP1707提供16种固定输出电压选项，ADP1708则提供可调型号产品，允许通过一个外部分压器在0.8 V至5.0 V范围内调节输出电压。ADP1706可以连接一个外部软启动电容，以便对启动时间进行编程；ADP1707和ADP1708则内置软启动电容，典型启动时间为100 μs。ADP1707具有跟踪特性，允许输出跟随外部电压轨或基准电压。

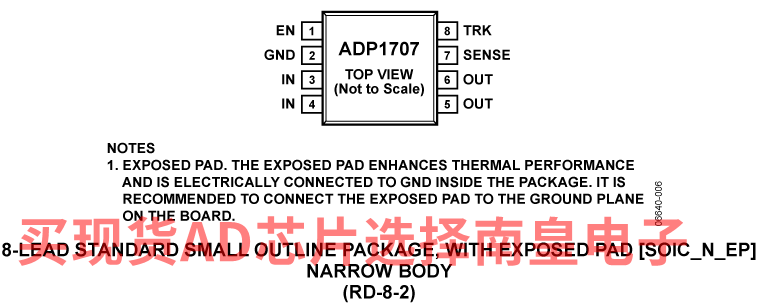

ADP1706/ADP1707/ADP1708均提供两种封装：8引脚、裸露焊盘SOIC封装和8引脚、3 mm × 3 mm裸露焊盘LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大1 A输出电流的薄型、小尺寸应用。

应用

笔记本电脑

存储器元件

电信设备

网络设备

DSP/FPGA/微处理器电源

仪器设备/数据采集系统

数据手册, Rev. 0, 7/07

• 最大输出电流：1 A
• 输入电压范围：2.5 V至5.5 V
• 低关断电流：小于1 μA
• 低压差：345 mV（1 A负载）
• 初始精度：±1%
• 线路、负载和温度精度：±2.5%

• 具有软启动特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1706)
• 具有跟踪特性，提供16种固定输出电压选项：0.75 V至3.3 V (ADP1707)
• 可调输出电压选项：0.8 V至5.0 V (ADP1708)
• 利用4.7 μF小型陶瓷输出电容可实现稳定工作
• 出色的负载/线路瞬态响应
• 限电流和热过载保护

ADP1707ACPZ-1.8-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.15（1000+个）

ADP1707ACPZ-3.3-R7，封装：8-Lead LFCSP (3mm x 3mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：1.15（1000+个）

ADP1707ARDZ-1.2-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.27（1000+个）

ADP1707ARDZ-1.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.27（1000+个）

ADP1707ARDZ-1.8-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.27（1000+个）

ADP1707ARDZ-2.5-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.27（1000+个）

ADP1707ARDZ-3.3-R7，封装：8-Lead SOIC w/ EP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：1.27（1000+个）

EVAL-ADP1707：ADP1707评估板

这些评估板用于演示线性调节器ADP1707的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
