- 制造厂商：AD
- 产品类别：LDO 线性稳压器
- 技术类目：正线性稳压器(LDO)
- 功能描述：300mA，低静态电流，CMOS线性稳压器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
ADP170/ADP171/ADP172均为低电压输入、低静态电流、低压差(LDO)线性稳压器，采用1.6 V至3.6 V电源供电，输出电流最高达300 mA。在300 mA负载下压差仅为55 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。空载时静态电流低至23 μA，因此ADP170/ADP171/ADP172适合电池供电的便携式设备使用。
ADP170可提供0.8 V至3.0 V范围内的31种固定输出电压选项。ADP171则是可调型号产品，可通过外部分压器在0.8 V至3.0 V范围内调节输出电压。ADP170/ADP171经过优化，采用小型1 μF陶瓷型输出电容便能实现稳定工作。ADP170/ADP171具有出色的瞬态响应性能，所占电路板空间极小，适合为数字处理器供电。与普通类型的LDO产品相比，ADP170/ADP171在100 kHz频率时的电源电压抑制比(PSRR)高出20 dB至40 dB，堪称模数转换器(ADC)混合信号处理器系统的理想电源且可以使用更小尺寸的旁路电容。此外，这些器件具有低输出噪声性能，无需额外旁路电容，因而可进一步减少印刷电路板(PCB)元件数量。
短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP170/ADP171采用5引脚TSOT小型封装，是适合各种便携式供电应用的较小尺寸解决方案。
应用
- 最大输出电流：300 mA
- 输入电压范围：1.6 V至3.6 V
- 低静态电流
IGND = 23 μA（0 mA负载）
IGND = 170 μA（300 mA负载） - 低关断电流：<1 μA
- 低压差：66 mV（300 mA负载）
- 输出电压精度：±1%
- 多达31个固定输出电压选项：0.8 V至3.0 V
- 可调输出电压选项
0.8 V至3.0 V (ADP171) - 在整个线路、负载与温度范围内的精度：±3%
- 使用小型1 μF陶瓷型输出电容保持稳定
- PSRR性能：70 dB (10 kHz)，73 dB (1 kHz)
- 欲了解更多特性，请参考数据手册
ADP170AUJZ-1.2-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.41（1000+个）
ADP170AUJZ-1.5-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.37（1000+个）
ADP170AUJZ-1.8-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.41（1000+个）
ADP170AUJZ-2.5-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.41（1000+个）
ADP170AUJZ-2.8-R7，封装：5-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：0.41（1000+个）
EVAL-ADP170：ADP170评估板
这些评估板用于演示线性调节器ADP170的功能。
只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。

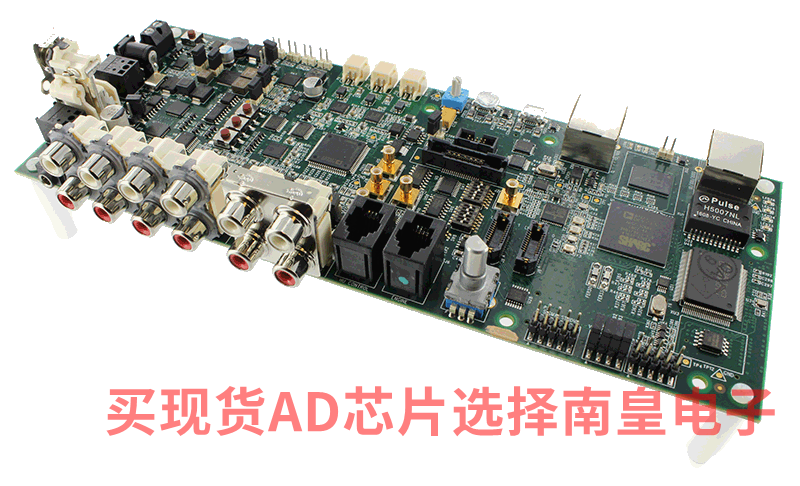

EVAL-SC584-EZLITE：面向ADSP-SC58x/ADSP-2158x SHARC系列的ADSP-SC584评估硬件（349引脚CSPBGA）
ADSP-SC584 EZ-KIT Lite和EZ-Board是针对ADSP-SC58x系列SHARC处理器的评估系统。 ADSP-SC584处理器基于具有ARM Cortex-A5处理器内核的SHARC+双核处理器，适合众多市场领域，从汽车和专业音频到需要高浮点性能的工业应用。 EZ板附带所有必要的硬件，可立即评估。 此封装包含独立的评估板、通过CE认证的电源和USB电缆。 EZ-KIT Lite版本提供用于CrossCore Embedded Studio (CCES)和ICE-1000仿真器的两个180天许可，同时EZ板版本需要客户提供ICE-1000或ICE-2000仿真器。
扩展接口III连接器可与其他扩展板接口以提供LCD、摄像机、视频和音频。 采用I2C控制软件开关可消除用于更改电路板出厂设置的传统机械开关。 唯一剩下的机械开关包括引导模式开关、JTAG配置开关和按钮。
本评估板可与CrossCore Embedded Studio (CCES)开发工具配合使用，以测试ADSP-SC58x处理器的功能。 该开发环境有助于先进应用代码开发和调试，例如：
创建、汇编、组装和链接采用C++、C和汇编语言编写的程序 在应用程序中加载、运行、步进、停止和设置断点 读写数据和程序内存 读写内核和外设寄存器
